Kako filteri s rezom eliminišu jake interferentne signale određenih frekvencija

U brzo rastućem ekosistemu bežične komunikacije, elektromagnetni spektar postaje sve više prepun. S istovremenim uvođenjem 5G mreža, uređaja IoT, satelitske komunikacije, radarnih sustava i radiodifuzijskih usluga, suživot RF-a postao je jedan od najkritičnijih izazova za RF inženjere.

Jedan od najneugodnijih fenomena u ovom okruženju je desenzibilizacija prijemnika (ili blokiranje prijemnika). To se događa kada snažan, neželjeni signal na određenoj frekvenciji prodre u sustav prijemnika, zasići pojačala za nisku buku (LNA) ili mikser i učiniti prijemnik nesposobnim za otkrivanje slabijih željenih signala.

Radi borbe protiv toga, radiofrekvencijski inženjeri oslanjaju se na visoko-performanna filtraciona rješenja. Među njima je i filtar s rezom (također poznat kao filter za zaustavljanje ili odbacivanje benda) koji služi kao kirurški alat. Ovaj članak istražuje kako filteri sa zarezom uklanjaju jake interferentne signale određenih frekvencija, prodire u temeljne inženjerske principe i ističe kako napredni dizajnovi šupljine zareza iz Jiaxing Ruishang Electronics Co., Ltd. (RSwave) rješavaju kritične probleme interferencije u modernim RF sustavima.

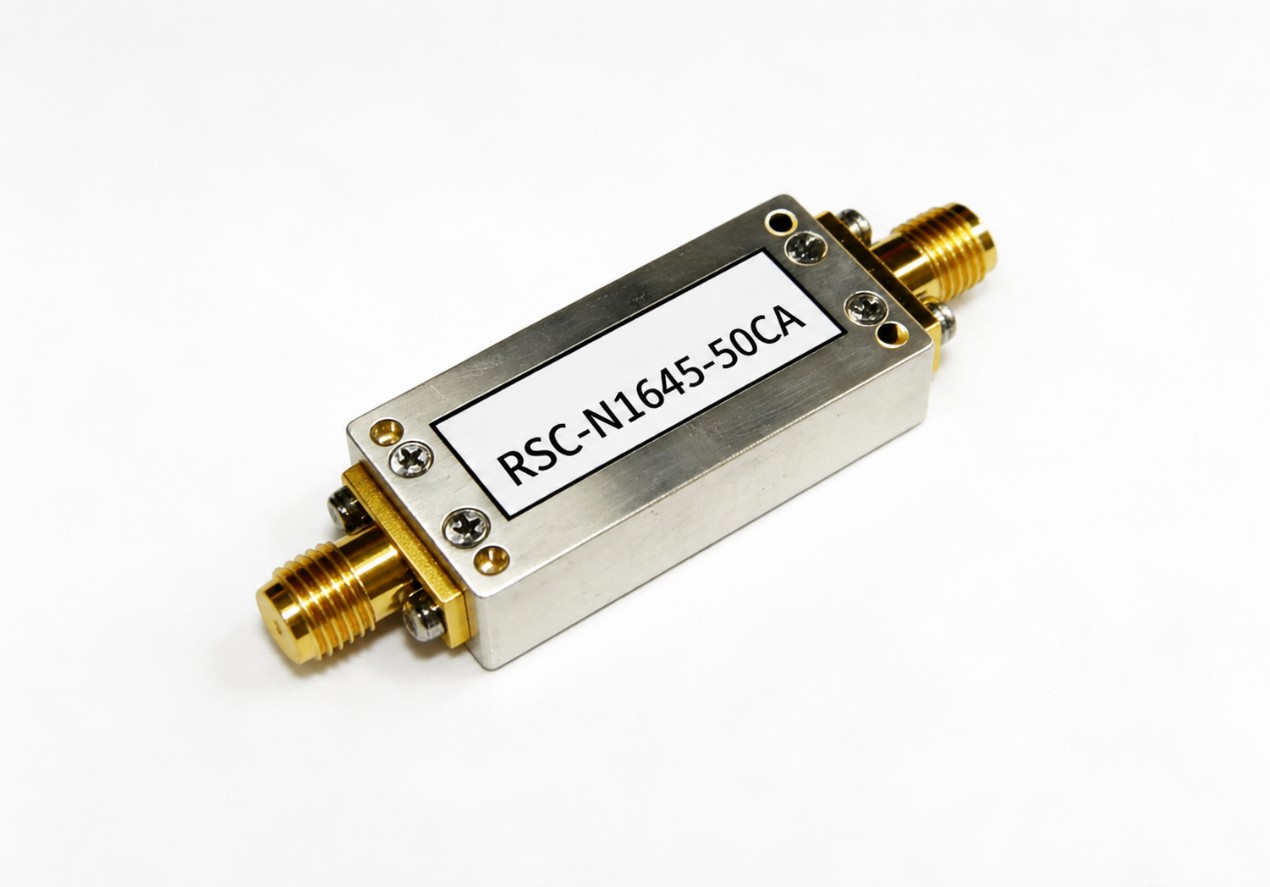

Razumijevanje filtera odreza: kirurški spektralizirajući alat

Za razliku od filterskog propusnice koji omogućuje prolazak određenog opsega frekvencija dok atenuira sve ostalo, ili lowpass / highpass filtera koji dijele spektar na jednoj frekvenciji, notch filter čini suprotno. Prolazi gotovo sve frekvencije s minimalnim gubitkom, osim vrlo lokaliziranih, uskih frekvencijskih pojasa koje oslabi na iznimno niske razine.

Sredstva za upravljanje
0 |-----------------\ /----------------- (Passband)
| \ /
| \ /
| \ /
-50 |---------------------\--o--/--------------------- (Stopband / Notch)
| f0
četvrtina (Hz)

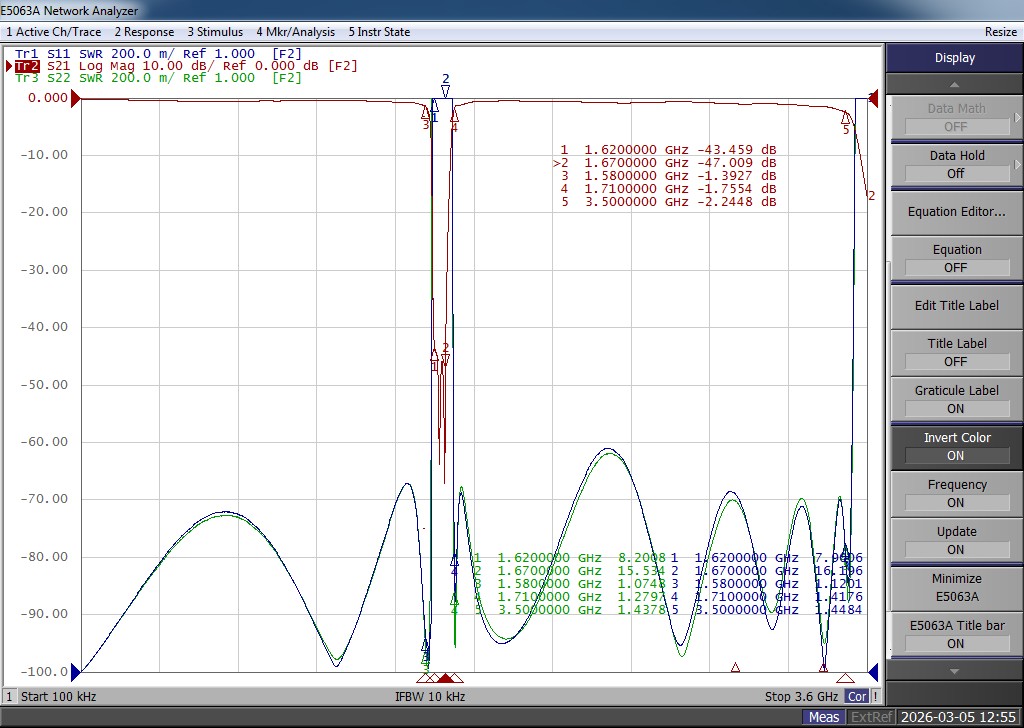

U skladu s člankom 6. stavkom 1.

"Srednja frekvencija" (F0f_0f0): točna frekvencija na kojoj je atenuiranje (odbacivanje) maksimalno.
2.Dubina odbacivanja (dB): količina potiskivanja signala pri f0f_0f0. Za okruženja s visokim smetnjama često je potrebna dubina odbacivanja od 40 dB40\text{ dB}40 dB do 80 dB80\text{ dB}80 dB ili više.
3.Prošlost ulaska propusnog pojasa (dB): gubitak koji doživljavaju željeni signali izvan zareza. U idealnom slučaju, to bi trebalo biti što bliže 0 dB0\text{ dB}0 dB (obično < 1,0 dB< 1,0 dB}< 1,0 dB u kvalitetnim kavitetnim filtrima) kako bi se spriječilo degradiranje signala.
4.Q-faktor (faktor kvalitete): Odnos središnje frekvencije prema 3dB propusnoj širini (Q=f0/ΔfQ = f_0 / \Delta fQ=f0 /Δf). Viši Q-faktor ukazuje na uski, oštriji zarez, što omogućuje filteru da eliminiše smetnje vrlo blizu željenog komunikacijskog kanala bez utjecaja na njega.

Kako filteri s rezom uklanjaju smetnje: mehanizam odbacivanja

Da bismo razumjeli kako filtar s rezom eliminiše snažne smetnje, moramo pogledati kako on surađuje s RF lancem signala.

Kad se visoko-moćni interferentni odašiljač nalazi u blizini osjetljivog prijemnika, izvan-povezične emisije ili osnovna frekvencija odašiljača mogu preplaviti prijemnik. Čak i ako se frekvencija smetnje nalazi izvan operativnog pojasa prijemnika, ako je signal dovoljno jak, on će pogoniti LNA prijemnika u njegovu nelinearnu regiju (kompresija). To dovodi do intermodulacijske distorzije (IMD) i dramatičnog povećanja podnožja buke prijemnika.

[Antenna] --- [Filtar reznice (RSwave) ] --- [LNA / Prijemnik Frontend]
|
(Smanjuje snažno
interferent u f0;
(između dvaju stupnjeva)

U slučaju da je radiometar u stanju da se koristi za prijenos frekvencije, radiometar se može koristiti za prijenos frekvencije.

• U slučaju da je to potrebno za određivanje frekvencije, u slučaju da je to potrebno za određivanje frekvencije, u slučaju da je to potrebno za određivanje frekvencije, u slučaju da je to potrebno za određivanje frekvencije, u slučaju da je to potrebno za određivanje frekvencije, u slučaju da je to potrebno za određivanje frekvencije, u slučaju da je to potrebno Umjesto da ulazi u prijemnik, energija interferirajućeg signala odražava se ili se raspršuje unutar strukture filtera.
• Očuvanje željenih signala: Na željenim frekvencijama, filter predstavlja podudaranu impedansu (obično 50 Ω50 \ \ Omega50 Ω), što omogućuje da signali prođu u LNA s zanemarljivom atenuiranjem.

Uloga filtera s šupljinom u sustavima visokih performansi

Za zahtjevne industrijske, telekomunikacijske i obrambene primjene, standardni filteri s nagibnim elementom (LC) često nedostaju. LC filteri pate od nižih Q-faktorima, većih gubitaka ulaska i ograničenih mogućnosti upravljanja snagom.
Ovdje su Filteri sa šupljinom nužni. Filteri s šupljinom koriste rezonančne metalne komore kako bi postigli iznimno visoke Q-faktore.

Zašto je Cavity dizajnirao Excel :

• Ultra-visoki Q-faktor: Rezonatori u šupljini skladište elektromagnetnu energiju s minimalnim gubitcima, što rezultira izuzetno strmim prelaznim suknjama. To omogućuje inženjerima da postave duboku zarezu odmah uz zaštitni pojas.
• Niski gubitak uložka: S srebrnim unutarnjim površinama i visoko provodivim metalima, filteri s šupljinom zadrže gubitak uložka propusnog traka na minimum, čuvajući proračune za povezivanje sustava.
• Visoka snaga: Rezonatori s šupljinom mogu nositi razine RF snage u rasponu od desetaka vatiju do kilovatova bez toplinskog kvara ili pomicanja podešavanja.

U stvarnom svijetu: gdje su filteri odrezani

1. za U skladu s člankom 6. stavkom 1.

Na zajedničkim antennim lokacijama, više prijenosnika i prijemnika dijeli isti fizički toranj ili krov. Na primjer, 450 MHz 450\text{MHz} 450 MHz odašiljač za javnu sigurnost može lako desenzibilizirati obližnji LTE prijemnik. Ulaz na LTE prijemnik može biti instaliran s filtra s šupljinom, koji je precizno podešen na frekvenciju prenosa javne sigurnosti kako bi se eliminirali smetnje, osiguravajući neprekidnu pokrivenost mobilnih mreža.

2. - Što? Zaštita bijela prostora za radiotelevizije i televiziju

FM odašiljači velike snage (koji rade između 88 MHz i 108 MHz) i UHF televizijske stanice stvaraju ogromnu RF energiju. U blizini su bežični mikrofonski sustavi, radio-amaterske postaje ili IoT prijemnici u uskom pojasu koji moraju koristiti filtere za uklanjanje tih snažnih nosioca emitiranja.

3. Slijedi sljedeće: Zaštita radarskih i satelitskih kopnenih stanica

Satelitni prijemnici koji rade u C-pjesmu (3,7 GHz−4,2 GHz3,7\text{ GHz} -4,2\text{ GHz}3,7 GHz−4,2 GHz) sve su više izloženi smetnjama iz novo raspoređenih 5G C-pjesma odašiljača. Implementacija visokočinkovitih filtera za šupljine omogućuje kopnenim postajama da blokiraju 5G nosioče frekvencije prilikom primanja slabih satelitskih spuštanja.

Izbor i dizajn odgovarajućeg filtera

Za odabir odgovarajućeg filtra za uređaj s uređajem za uređenje urezova potrebno je pažljivo razmotriti nekoliko električnih i mehaničkih specifikacija:

U tvrtki Jiaxing Ruishang Electronics Co., Ltd. (RSwave), mi smo specijalizirani za dizajn, simulaciju i proizvodnju prilagođenih RF kavitetskih filtera, dupleksera i filtera sa rezom. Koristeći napredni 3D program za elektromagnetnu simulaciju (HFSS) i preciznu obradu, RSwave isporučuje filtere prilagođene točnim frekvencijskim profilima, osiguravajući optimalno suzbijanje smetnji s minimalnim utjecajem na susjedne signale.

Zaključak

Kako se bežični svijet nastavlja razvijati, spektralna zagušćenost je neizbježna stvarnost. Svaka vrsta sustava mora imati svojstveni sustav. Primenom precizno dizajniranih filtera, profesionalci radiofonije mogu kirurški izolirati i eliminirati smetnje, štiteći osjetljive prijemnike i maksimizirajući spektarnu učinkovitost.

Za komunikacijske mreže visoke pouzdanosti ključno je odabrati pravog partnera za filtriranje. U skladu s člankom 11. stavkom 1. (RSwave) pruža sveobuhvatan portfolio filtera visokog Q-kaviteta, filtera za zaustavljanje trake i prilagođenih RF komponenti dizajniranih kako bi ispunili najviše industrijske standarde.

Da biste istražili naš puni asortiman RF filtracijskih rješenja, pogledali datasheets proizvoda ili razgovarali o zahtjevima za dizajn na zamjenu s našim inženjerskim timom, posjetite našu službenu web stranicu na - Ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne .
