Zašto su keramičke antene pogodne za minijaturne uređaje za bežičnu komunikaciju

Kao bežično proizvodi u slučaju da se antena smanji, lakši i više integriran, dizajn antena je često jedan od najtežih inženjerskih kompromisa. Kompaktni kućište može morati podržati pozicioniranje GNSS-a, Bluetooth, IoT povezivanje ili čak više frekvencijskih pojaseva, a ostavlja vrlo malo prostora za zračni element, prizemnu ravninu, bateriju, RF prednji kraj i štit. U tom okruženju, keramičke antene postale su važna opcija jer mogu smanjiti dimenzije antene bez odricanja od električne stabilnosti koju zahtijevaju moderni RF sustavi.

Za tvrtke koje razvijaju kompaktne bežične terminale, dronove, elektroničku opremu za vozila, uređaje za praćenje, pametne senzore ili ugrađene navigacijske module, vrijednost keramičke antene nije jednostavno mala. Njegova stvarna prednost je kombinacija minijaturizacije, kontroliranih dielektričnih svojstava, niskog gubitka, ponovljive proizvodnje i kompatibilnosti s prilagođenim RF dizajnom.

Visoka dielektrična konstanta pomaže u smanjenju veličine antene

Konvencionalna antena je snažno povezana s valnom dužinom radne frekvencije. Kad se dostupna površina PCB-a smanji, inženjeri se brzo suočavaju s fizičkim ograničenjem: antena još uvijek treba dovoljno učinkovite električne dužine da bi učinkovito rezonirala.

Mikrovalovna dielektrna keramika pomaže u rješavanju ovog izazova jer njihova visoka dielektrna konstanta usporava širenje elektromagnetnih valova unutar materijala. To omogućuje rezonančnoj strukturi da postigne potrebnu električnu dužinu u fizički manjoj zapremini. RSWave dijelektorične keramičke antene koriste visoko-dijeletričke konstante, keramičke materijale s niskim gubitkom s metalliziranim površinama i dizajnirane su za prijenos i prijem signala mikrovalne frekvencije. Tvrtka navodi primjene uključujući IoT terminale, visoko precizne GNSS module, satelitsku komunikaciju, radar i opremu vezu 5G.

Ova materijalna svojstva su posebno korisna u uređajima gdje je svaki milimetar važan. GPS tracker, kompaktni UAV modul, ručni industrijski terminal ili pametni senzor ne mogu uvijek rezervirati veliko područje za otvaranje PCB-a koje zahtijeva konvencionalna štampana antena. Keramički element može dizajneru dati veću slobodu u uravnoteženju radiofrekvencijskih performansi s veličinom kućišta.

Minijaturizacija može biti projektirana oko stvarnih zahtjeva frekvencije

Samo mala veličina ne jamči uspješnu antenu. Korisna minijaturna antena i dalje mora biti u skladu s ciljnom frekvencijom, održavati prihvatljiv VSWR ili povratni gubitak, pružiti potrebnu dobit i ispravno surađivati s prizemnom razinom proizvoda.

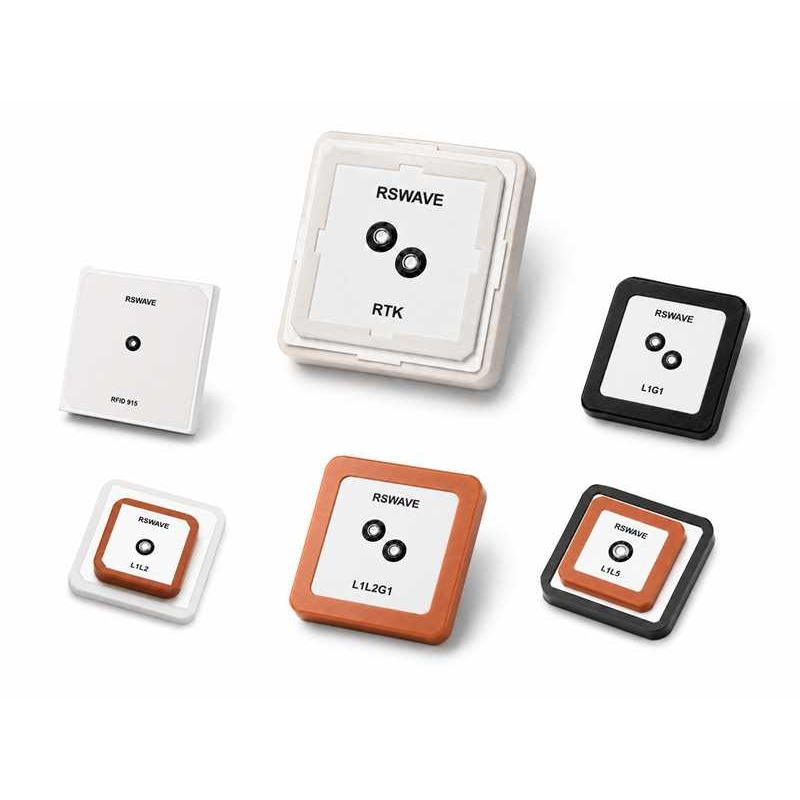

Ovdje je vrijedan širok portfolio keramičkih antena. RSWave objavljuje opcije za keramičke antene za GNSS frekvencije oko 1575.42 MHz i 1610 MHz, 902928 MHz aplikacije, 2338 MHz sustavi i 2450 MHz Bluetooth aplikacije. Navedene veličine ceramičkih antena GNSS-a kreću se od 8 × 8 × 2 mm do većih formata, dok su modeli Bluetooth-a od 2,45 GHz dostupni od 12 × 12 × 4 mm i više.

Ovaj raspon ilustrira važnu stvarnost dizajna: minijaturizaciju treba odabrati prema cilju performansi, a ne tretirati kao jednu fiksnu specifikaciju.

Primjerice, vrlo mala GNSS antena može biti prikladna za kompaktni tracker, dok se veći keramički flaster može preferirati kada je prihvatljiv veći dobitak ili veća zemlja. Pravi izbor ovisi o materijalu kućišta, dimenzijama PCB-a, usmjeravanju kablova, obližnjim baterijama ili displejima, radnom opsegu i potrebnoj učinkovitosti zračenja.

Keramički materijali pružaju korisnu frekvenciju i stabilnost u temperaturi

Minijaturni bežični uređaji često se koriste izvan laboratorijskih uvjeta. Elektronska oprema vozila može imati velike promjene temperature. Droni doživljavaju vibracije i promjene u okolini. U skladu s člankom 3. stavkom 1.

Keramički materijali su atraktivni u tim primjenama jer mogu pružiti stabilno dielektrično ponašanje i dobru dimenzionalnu konzistenciju. RSWave opisuje svoje mikrotalasne dielektrične keramičke antene kao niske gubitke i stabilne na temperaturi, s snažnom sposobnostima protiv smetnji i kontroliranom smjerom.

Ove karakteristike su važne jer mala antena već radi s ograničenom fizičkom granicom. Ako se frekvencija rezonancije značajno mijenja zbog temperature, promjene materijala ili mehaničkog napona, radiofrekvencijski učinak može se brzo pogoršati.

Stabilne karakteristike materijala stoga pomažu inženjerima da održe predvidljivije prilagođavanje i ponašanje zračenja od prototipa do proizvodnje, posebno kada je antena integrirana u čvrsto zapakiranom kućištu.

Dvostrukogodišnji GNSS pokazuje kako keramičke strukture podržavaju veću funkcionalnost na manje prostora

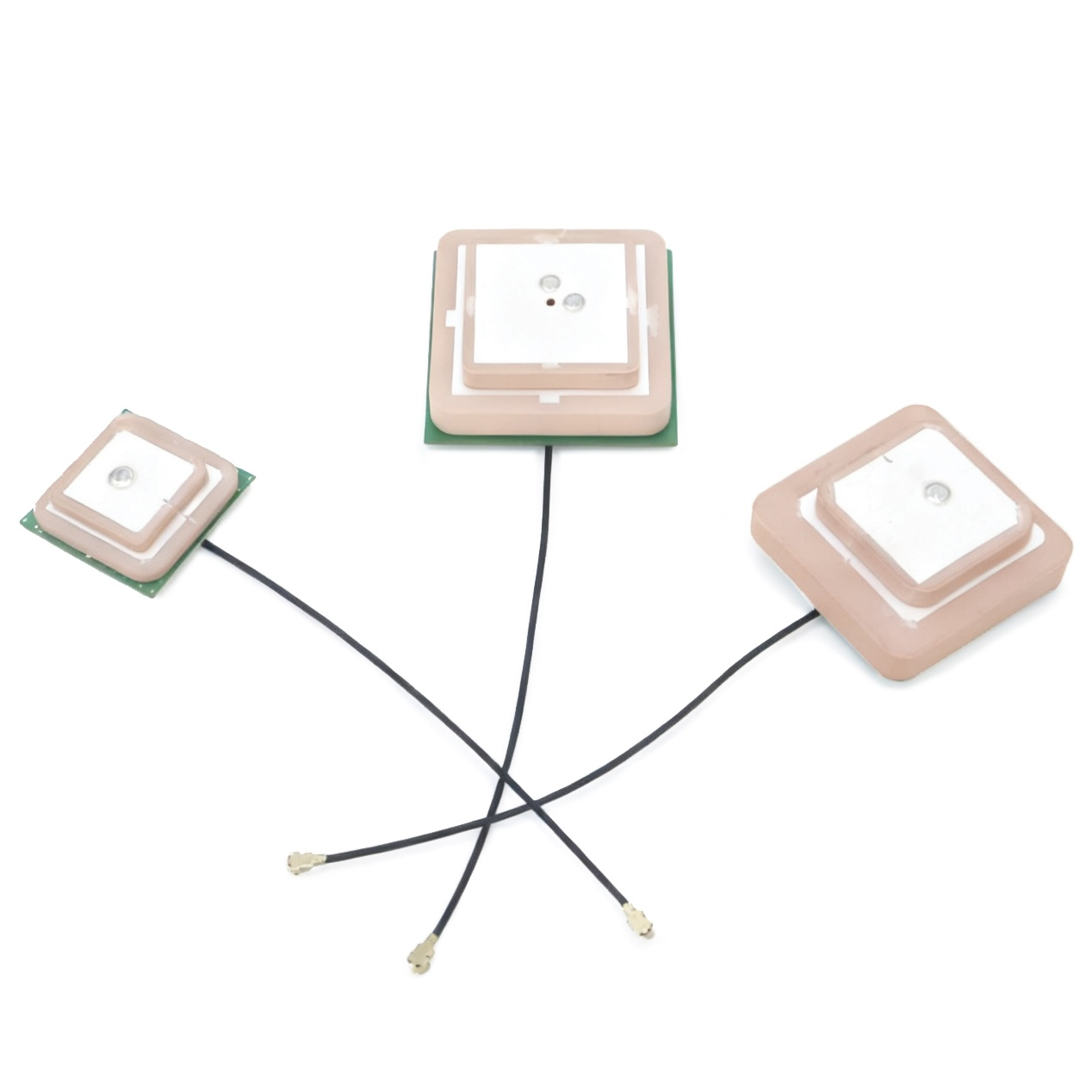

Korisnost minijaturizacije postaje još jasnija kada jedna antena mora podržavati više pojasova. RSWave-ova RAT-102N ugrađena minijaturizirana GPS L1/L5 antena koristi laminiranu dvoslojnu keramičku strukturu i dizajnirana je za ugrađeni multi-band GNSS prijem. Proizvod podržava GPS L1/L5 kao i kompatibilne Beidou i Galileo trake, koristi desnu okruglu polarizaciju i integriše pojačalo s niskom buku za slab prijem signala.

Prema objavljenim specifikacijama RSWave, RAT-102N pruža impedans od 50 ohm, gubitak povratka ispod -10 dB, maksimalni dobitak zenita od 3,0 dBic na frekvencijskom pojasu većih frekvencija i 2,5 dBic na frekvencijskom pojasu nižih frekvencija, uz potrošnju manje od 20 mA RSWave pozicionira antenu za praćenje vozila, precizno poljoprivredu, UAV-ove, autonomne robote, opremu za istraživanje, telematiku, praćenje imovine i industrijske IoT uređaje.

Ovo je praktičan primjer zašto se keramička tehnologija uklapa u male bežične proizvode: antena nije samo fizički kompaktna; ona također kombinira višepopularni prijem, pojačavanje, kontrolu polarizacije i ugrađenu instalaciju u jedno RF rješenje.

Uređaji bezžičnih uređaja na baterije

U malim bežičnim uređajima, proračun za povezivanje je dragocjen. Dizajneri možda već rade s niskom energijom prijenosa, malim baterijama, ograničenim volumnom antene i bučnom digitalnom elektroničkom opremom. Dodatni gubitak RF direktno smanjuje komunikaciju.

Keramički materijali s niskim gubitkom mikrotalasnih zraka pomažu u očuvanju većeg dijela dostupne RF energije. Za primateljske sustave poput GNSS-a, to podržava bolje rukovanje slabim satelitskim signalima. Za komunikacijske sustave kratkog dometa ili IoT, niži gubici antene i usklađivanja mogu doprinijeti pouzdanijim vezama bez prisiljavanja projektanta da nepotrebno poveća prenosnu snagu.

To ne znači da keramička antena automatski pruža maksimalnu učinkovitost u svakom rasporedu. Integracija je još uvijek važna. Veličina prizemne ravni, postavljanje antene, odgovarajuće komponente, plastična materijala, metal u blizini, koaksijalni kablovi i RF dizajn prednjeg kraja utječu na konačne performanse. Inženjerska prednost je u tome što keramičke antene pružaju kompaktnu i ponovljivu platformu koja se može podešavati oko tih ograničenja.

Keramiske antene dobro se uklapaju u gusto PCB integraciju

Moderni bežični proizvodi rijetko sadrže jednu RF funkciju. Kompaktni uređaj može kombinirati GNSS, Bluetooth, staničnu povezanost, senzore, regulator prekidača, memoriju, procesore i više antena. Elektromagnetsko spajanje i smetnje postaju sve teže kako se dijelovi približavaju.

Keramiske antene mogu pomoći jer njihova geometrija i dielektrična svojstva omogućuju dizajnerima da kontrolišu rezonančnu strukturu unutar relativno malog otiska. RSWave ističe sposobnost protiv smetnji, kontroliranu direktivnost, dizajn simulacije i prilagodljive dimenzije ili frekvencije primjene u svom rasponu keramičkih antena.

Za OEM inženjere, prilagođavanje je posebno važno. Najbolja antena nije uvijek dio iz kataloga koji se jednostavno zalijepa na PCB. U mnogim projektima, performanse antene moraju biti optimizirane zajedno s korisničkom pločom, kućištem, ciljnom frekvencijom, položajem instalacije i dostupnom prizemnom razinom.

RSWave navodi da njegov tim za istraživanje i razvoj može pružiti prilagođene mikrotalasne keramičke komponente, dok njegova gama proizvoda za keramičke antene omogućuje prilagodbu debljine antene, vanjskih dimenzija i frekvencija primjene u skladu s zahtjevima projekta.

Gdje su keramičke antene najpametnije

Ceramike su posebno pogodne kada proizvod ima stroge ograničenja veličine, ali ipak zahtijeva stabilnu frekvenciju. Tipični primjeri uključuju kompaktne GNSS praćenje, UAV navigacijske module, pametne mjere, industrijske IoT senzore, ugrađene Bluetooth uređaje, telematske jedinice vozila, autonomne robote, prenosne instrumente za istraživanje, terminale povezane s satelitima i druge RF opreme ograničene prostorom.
Ova područja primjene usko se podudaraju s postojećim portfeljem RF i antena RSWave, koji služi aplikacijama od IoT-a i bespilotnih zrakoplova do automobilske navigacije, GNSS pozicioniranja, satelitskih veza, radara i drugih bežičnih sustava.

Keramike su također privlačne kada dizajneri trebaju dosljedno ponašanje u proizvodnji. U bežičnim proizvodima velikog obima, ponavljivost je važna gotovo jednako kao i vrhunska laboratorijska učinkovitost. Dizajn koji radi samo nakon ručnog podešavanja teško se može skalairati. U skladu s člankom 3. stavkom 1. točkom (a) ovog članka, radi se o proizvodnji radioloških proizvoda koji se upotrebljavaju za proizvodnju električnih vozila.

Izbor prave keramičke antene je odluka na razini sustava

Najbolji način za odabir keramičke antene je početi s potpunim RF zahtjevima, a ne samo dimenzijama antene. Inženjeri bi trebali definirati radnu frekvenciju, propusnost, polarizaciju, ciljni dobiček, površinu prizemlja, okruženje instalacije, temperaturni raspon, način spajanja ili hranjenja te ograničenja kućišta. Zatim bi trebali procijeniti gubitak povratnog otpada, VSWR, obrazac zračenja, ukupnu učinkovitost, osjetljivost i stvarne performanse u gotovom proizvodu.

Jiaxing Ruishang Electronic Technology Co., Ltd. od 2015. godine bavi se istraživanjem, razvojem, proizvodnjom i prodajom mikrovalnih keramičkih komponenti. Njegov portfolio uključuje keramičke antene, GNSS antene, mikrovalovne keramičke filtere, dupleksere, LC filtere i šupljinske filtere, s proizvodima koji se koriste u bežičnoj komunikaciji, bespilotnim sustavima, radaru, automobilskoj i pomorskoj navigaciji, istraživanju i drugim

Za minijaturnu bežičnu komunikacijsku opremu, keramičke antene nude praktičan inženjerski put do manjih dimenzija bez tretiranja RF performansi kao naknadne misli. Njihova visoka dielektrična konstanta omogućuje kompaktne rezonančne strukture, materijali s niskim gubitkom pomažu zaštititi maržu signala, stabilna keramička svojstva podržavaju predvidljivo funkcioniranje, a prilagodljivi dizajni omogućuju da se antena podudara s uređajem umjesto da se uređaj pris

Kako bežični proizvodi nastavljaju integrirati više funkcija na manje prostora, ta ravnoteža između veličine, stabilnosti, RF performansi i fleksibilnosti dizajna to je upravo razlog zašto keramičke antene ostaju snažan izbor za sljedeće generacije kompaktnih komunikacijskih i pozicioniranja uređaja.
