Minijaturne keramičke antene u uređajima za nošenje: primjene, izazovi u dizajnu i buduće perspektive

Globalno tržište nosivih tehnologija prolazi kroz ogromnu transformaciju. Nekada ograničeni na osnovne fitness trackerove i digitalne satove, današnji nosivi uređaji uključuju sofisticirane medicinske zdravstvene monitore, pametne prstenje, industrijsku sigurnosnu opremu i napredne naočale za proširenu stvarnost (AR). Kako potrošači i korisnici tvrtki zahtijevaju elegantniji dizajn, dulje trajanje baterije i pouzdanu višeglasnu povezanost, proizvođači uređaja suočavaju se s neviđenim inženjerskim izazovima.

Među tim izazovima, RF (Radio Frequency) dizajn je možda najkritičniji. U slučaju da se u sustavu za korištenje mobilnih uređaja ne uključi internet, to znači da se u sustavu za korištenje mobilnih uređaja ne može koristiti internet. U tom kontekstu, minijaturne keramičke antene postale su zlatni standard za dizajn bežičnih uređaja za nošenje.

Kao vodeći proizvođač i proizvođač RF mikrotalasnih komponenti, Jiaxing Ruishang Electronic Technology Co., Ltd. (RSwave) (posjet - Ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne (S&P) specijaliziran je za visokoizvodne dielektrične i keramičke antene koje ispunjavaju uske zahtjeve prostora i visoke učinkovitosti u modernim aplikacijama za nošenje. Ovaj članak istražuje kako funkcioniraju minijaturne keramičke antene, njihove jedinstvene prednosti u nosivim uređajima, metodologije dizajna i njihove buduće perspektive u ekosustavu IoT-a.

1. za Razumijevanje minijaturnih keramičkih antena: prednost dielektrskog opterećenja

Da bismo razumjeli zašto su keramičke antene idealne za nosive uređaje, važno je pogledati fiziku veličine antene. Fizička veličina tradicionalne rezonančne antene (kao što je PCB trace antena ili bič antena) izravno je proporcionalna valnoj dužini (λ\lambdaλ) signala za koji je dizajnirana da prenosi ili prima.

Na primjer, valna duljina signala Bluetooth-a od 2,4 GHz u slobodnom prostoru iznosi otprilike 12,5 cm. Standardna polotalna dipolna antena trebala bi biti dugačka otprilike 6,2 cm, što je daleko preveliko za pametni prsten ili kompaktni fitnes bend.
Keramike prevladavaju ovo ograničenje pomoću dielektrskog učinka. Talasna duljina elektromagnetnog talasa koji putuje kroz materijal obrnuto je proporcionalna kvadratnom korijenu relativne permittivnosti materijala (ili dielektrične konstante, εr\epsilon_rεr ):
u ovom slučaju, ako je to moguće, onda je to samo jedna od vrsta koje se mogu koristiti za određivanje vrijednosti.
Korištenjem naprednih keramičkih materijala s visokim dielektričnim konstantama (obično u rasponu od εr=10\epsilon_r = 10εr = 10 do preko 909090), proizvođači mogu dramatično komprimirati elektromagnetni val unutar keramičke podloge. To omogućuje keramičkoj anteni da postigne rezonancu na željenoj frekvenciji dok zauzima samo dio fizičkog prostora koji su potrebne tradicionalne antene.

2. - Što? Glavne prednosti keramičkih antena u nosivim uređajima

Za razvijatelje nosivih uređaja, minijaturne keramičke antene (kao što su keramičke čip antene i keramičke antene za zakrpu) nude nekoliko različitih prednosti u odnosu na PCB antene ili metalne antene:

Ultra-mali otisak

Ceramičke čip antene mogu biti male kao 3.2×1.6 mm3.2 \times 1.6 \text{ mm}3.2×1.6 mm ili čak 1.6×0.8 mm1.6 \times 0.8 \text{ mm}1.6×0.8 mm za 2,4 GHz primjene. Ovaj minimalni otisak oslobađa vrijednu nekretninu PCB-a za druge kritične komponente, kao što su mikrokontroleri, senzori i veće baterije.

Odpornost na razrađivanje ljudskog tijela (efekat opterećenja tijela)

Ljudsko tijelo sastoji se uglavnom od vode, koja djeluje kao dielektrični materijal s gubitkom s visokom permittivnošću (εr≈50\epsilon_r \približno 50εr ≈50 do 808080 ovisno o vrsti tkiva). Kada se standardna antena postavi blizu ljudskog tijela, tijelo apsorbira RF energiju i povlači rezonančnu frekvenciju antene prema dolje (detuniranje).

Keramike, jer koncentrišu elektromagnetno polje unutar svojih keramičkih jezgara visoke propusnosti, znatno su manje osjetljive na blizinu ljudskog tijela. Ova karakteristika osigurava stabilnu bežičnu radnost bez obzira na to nosi li se uređaj na zapešću, prstu ili glavi.

Sve smjerova radijacije

Uređaji za nošenje su stalno u pokretu. Pametni sat mora održavati GPS zaključavanje ili Bluetooth vezu bez obzira na to trči li ga korisnik, pliva li ili zamahuje rukama. Ceramičke čip antene nude gotovo izotropne obrasce zračenja, pružajući pouzdanu, višesmjernu pokrivenost koja minimizira pad signala tijekom kretanja.

U skladu s člankom 6. stavkom 2.

Za razliku od žičanih antena ili prilagođenih metalnih antena koje zahtijevaju ručno sastavljanje ili složene mehaničke kućišta, ceramičke čip antene su uređaji za površinsko postavljanje (SMD). S druge strane, u skladu s člankom 3. stavkom 1. točkom (a) ovog članka, proizvodnja materijala može se upotrebljavati za proizvodnju materijala koji se upotrebljava za proizvodnju materijala koji se upotrebljava za proizvodnju materijala koji se upotrebljava za proizvodnju materijala koji se upotrebljava za proizvodnju

3. Slijedi sljedeće: Ključne primjene u tehnologiji za nošenje

Minijaturne keramičke antene koriste se u širokom spektru bežičnih protokola u sektoru nosivih uređaja:

A. Visokokvalitetno GNSS / GPS praćenje

Za pametne satove, uređaje za praćenje sporta na otvorenom i uređaje za praćenje starijih osoba, pouzdano satelitsko pozicioniranje je od vitalnog značaja. Zbog toga što su GPS signali koji putuju iz srednje Zemljine orbite slabi do trenutka kada stignu do zemlje, visoke učinkovitosti antene su obavezne.

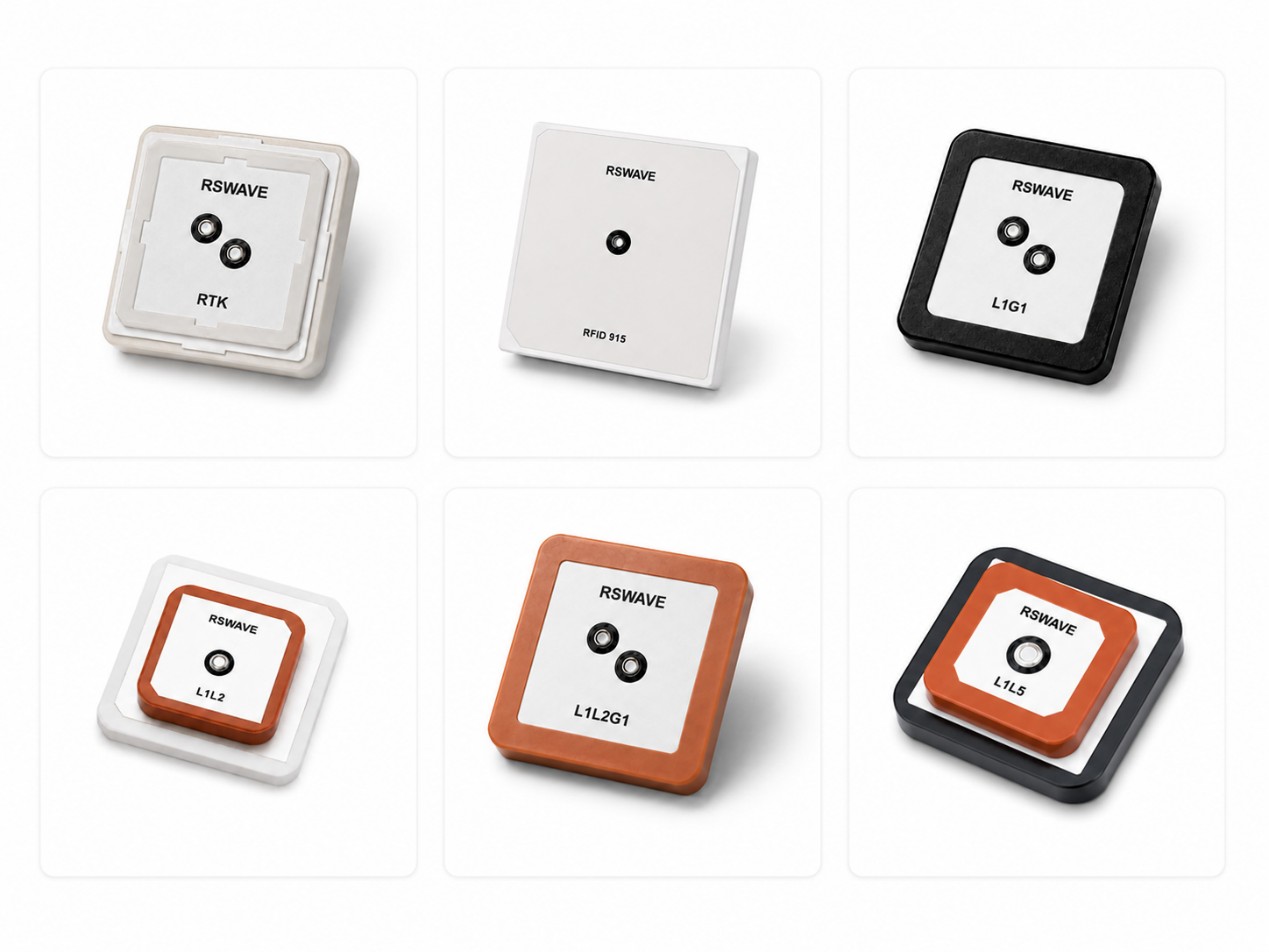

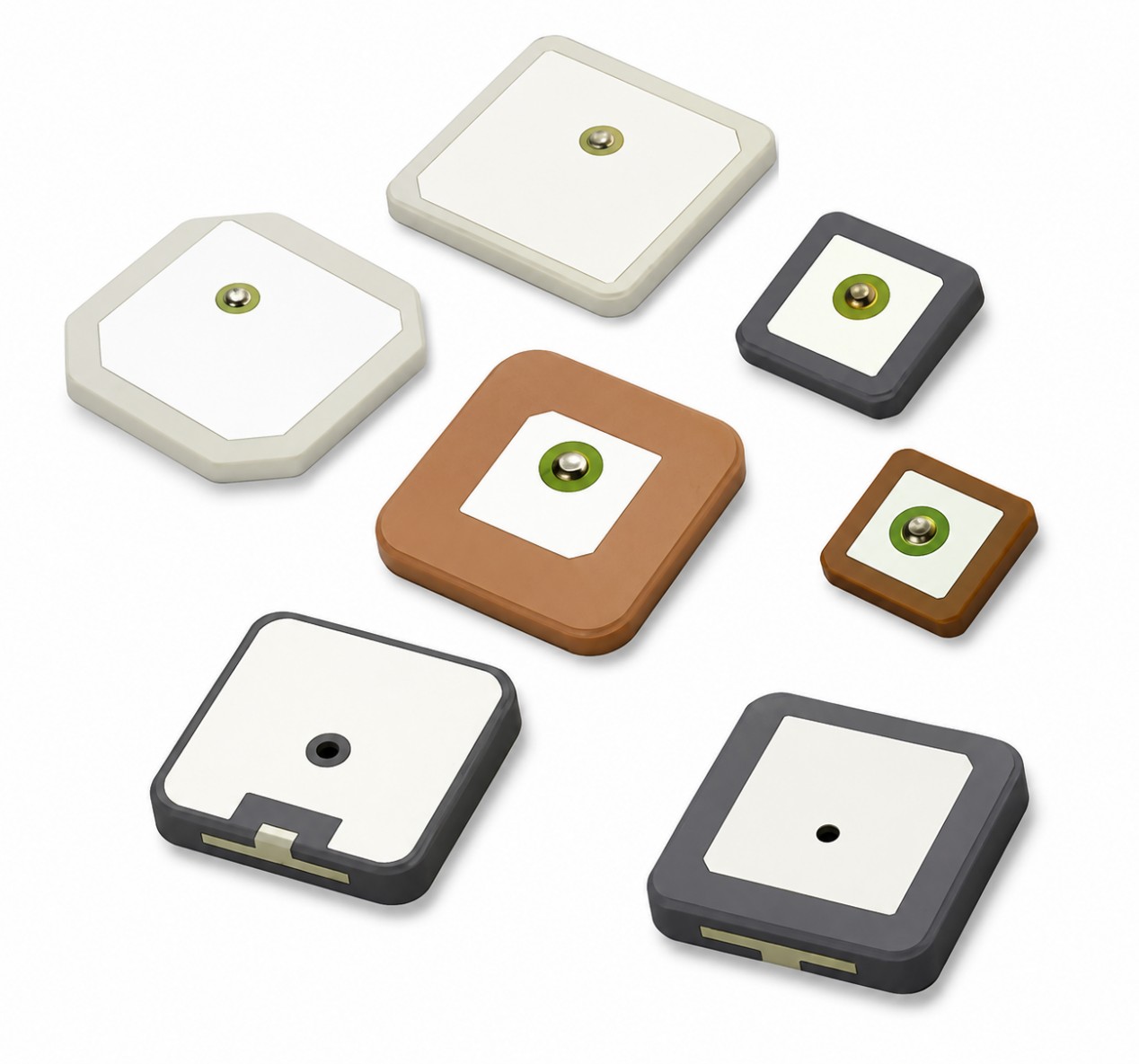

Za ove primjene, keramičke antene za fleke (kao što su pasivne dielektrične fleke RSwave) su preferirani izbor. Ove antene koriste cirkularnu polarizaciju (RHCP) za usklađivanje s GPS / GLONASS satelitnim signalima, nudeći visok dobitak i izvrsno odbacivanje više putanja u kompaktnom 10×10 mm10\times10\text{ mm}10×10 mm ili 12×12 mm12\times12\text

B. Bluetooth s niskom energijom (BLE) i Wi-Fi

BLE je okosnica nosivih sinhronizacije podataka, povezivanje pametnih traka na pametne telefone. Za mikro-nošljive uređaje poput pametnih prstenova ili slušalica, ultra-male 2,4 GHz ceramičke čip antene su kritične. Omogućavaju neprekidno strimovanje zvuka i prijenos biometrijskih podataka dok se uklapaju u zakrivljene, ultra-kompaktne kućišta.

C. Mobilni IoT (NB-IoT i LTE-M)

Kako se nosive uređaje ne povezuju s pametnim telefonima, mnogi uključuju mobilne uređaje. U području mobilnih mreža (od 700 MHz do 2,2 GHz) potrebna su šira propusna opsega. RSwave minijaturne višeglasne keramičke antene omogućuju kompaktnim uređajima da se povežu izravno s staničnim mrežama, omogućavajući medicinsko praćenje u stvarnom vremenu i praćenje hitnih slučajeva.

4. - Što? Radiofonijsko inženjerstvo i integracija

Iako keramičke antene nude značajne prednosti, njihova učinkovitost u velikoj mjeri ovisi o rasporedu gostiju PCB-a. Radi postizanja optimalnih performansi i prolaska regulatornih certifikata (kao što su FCC/CE), RF dizajneri moraju se pridržavati nekoliko smjernica integracije:

Odlična uloga prizemne ravni

Česta pogrešna misao je da antena s keramičkim čipom radi potpuno samostalno. U stvarnosti, antena s keramičkim čipom djeluje kao jedna polovica dipolnog sustava; PCB podnožja djeluje kao druga polovica. Veličina i oblik prizemne ravni određuju učinkovitost zračenja i propusnost antene. U slučaju da je to potrebno, radije se primjenjuje na proizvodnju električne energije iz električne energije.

Uvođenje mreža za usklađivanje

Budući da svaki nosiv kućište, postavljanje baterije, i plastični kućište mijenja lokalno dielektrično okruženje, antena ulazna impedance će odstjeći od nominalnih 50 Ω50 \ \ Omega50 Ω. Ugrađivanje mreže za usklađivanje tipa π\piπ (koja se sastoji od dvije komponente šunta i jedne serijske komponente, koristeći induktor i kondenzator visoke Q) uz točku za unos antene je od suštinske važnosti. To omogućuje inženjerima da napunite sustav natrag na rezonancu tijekom faze prototipa.

Zajedničko postojanje i izolacija

Moderni uređaji za nošenje imaju GPS, Wi-Fi, Bluetooth i mobilne odašiljače blizu jedni drugima. Kako bi se spriječilo desenzibilizaciju prijemnika (desense) i distorzija intermodulacije, dizajneri moraju postaviti antene što dalje od sebe, koristiti ortogonalne orijentacije polarizacije ili koristiti filterove za prolaz u pojasu (kao što su dielektrični filteri LTCC RSwave) za iz

- Pet. Budući trendovi: Keramiske antene nove generacije

Kako se industrija kreće prema 5G RedCap (smanjena sposobnost), Wi-Fi 6E/7 i ultra širokopojasno praćenje (UWB), tehnologija keramičkih antena nastavlja se razvijati:

• Fleksibilna i konformna keramika: Istraživači o materijalima razvijaju fleksibilne kompozitne materijale od keramike i polimera koji se mogu oblikovati kako bi se prilagodili zakrivljenim površinama nosljivih kućišta, što povećava učinkovitost prostora.
• Antenna u paketu (AiP): integracija čipova RF prijemnika i keramičke antene u jedan paket poluprovodnika kako bi se eliminirali gubitci međusobnih veza i minimizirao otisak.
• U skladu s člankom 1. stavkom 2. stavkom 2. točkom (a) Uredbe (EU) br. 525/2012 Europskog parlamenta i Vijeća od 25. travnja 2012. o uspostavi sustava za upravljanje informacijama o internetu (SL L 347, 20.12.2013., str.

Zaključak

Minijaturne keramičke antene predstavljaju ključnu tehnologiju za revoluciju nosivih uređaja. Ponuđući jedinstvenu ravnotežu kompaktnih veličina, otpornost na odgodu tijela, visoku pouzdanost i praktično postavljanje na površinu, oni omogućuju inženjerima da pomeraju granice onoga što nosiva tehnologija može postići.

Za programere koji žele integrirati vrhunske bežične mogućnosti u svoje nosivi proizvodi , partnerstvo s iskusnim RF komponente specijalista je ključna. U skladu s člankom 11. stavkom 1. (RSwave) nudi sveobuhvatan portfolio visoko kvalitetnih keramičkih antena, čip antena i dielektričnih komponenti dizajniranih kako bi zadovoljili stroge zahtjeve globalne elektroničke industrije. Otkrijte RSwave liniju proizvoda i pristupite tehničkim datotekama na - Ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne, ne da optimiziramo vaš sljedeći nosivi RF dizajn.
