In moderne draadloze communicatiesystemen worden RF-signalen steeds complexer door de snelle ontwikkeling van 5G-netwerken, satellietcommunicatie, radarsystemen, automotive-elektronica en IoT-apparaten. Het behoud van signaalzuiverheid en het verminderen van ongewenste interferentie zijn cruciale uitdagingen geworden bij het ontwerp van RF-schakelingen. Onder de verschillende passieve RF-componenten speelt de RF LC-filter een essentiële rol bij signaalconditionering, doordat specifieke frequentiebanden worden doorgelaten terwijl ongewenste signalen worden onderdrukt.
Jiaxing Ruishang Electronic Technology Co., Ltd. (RSWave) is gespecialiseerd in RF-microgolfcomponenten, waaronder RF-LC-filters, holtefilters, keramische filters, duplexers en antenneoplossingen. Het RF-LC-filter producten is ontworpen voor toepassingen die een compacte afmeting, stabiele prestaties en aangepaste frequentierespons vereisen, en bestrijkt frequentiebereiken van gelijkstroom tot hoogfrequente microgolftoepassingen.

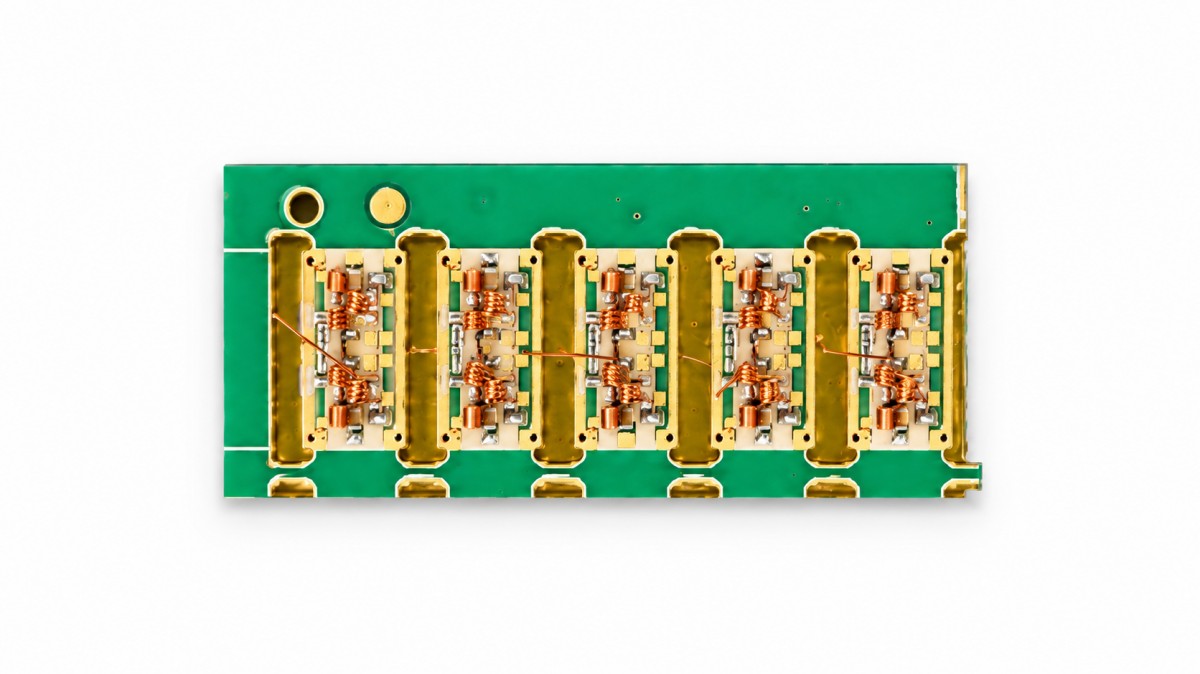

1. Wat is een RF LC-filter ?
Een RF-LC-filter is een passieve frequentie-selectieve schakeling die voornamelijk bestaat uit spoelen (L) en condensatoren (C). Het werkingprincipe is gebaseerd op de verschillende impedantiekenmerken van inductieve en capacitieve componenten bij verschillende frequenties.
Een spoel heeft een lage impedantie bij lage frequenties en een stijgende impedantie bij hoge frequenties, terwijl een condensator het tegenovergestelde doet: hij biedt een hoge impedantie bij lage frequenties en een lage impedantie bij hoge frequenties. Door spoelen en condensatoren in specifieke schakelingen te combineren, kunnen ingenieurs filters ontwerpen die signaaltransmissie selectief regelen.
De primaire functie van een RF LC-filter is:
Ongevraagde harmonische signalen en ruis verwijderen;
De gevoeligheid van de ontvanger verbeteren door interferentie te verminderen;
RF-componenten beschermen tegen signalen buiten de gewenste frequentieband;
De algehele betrouwbaarheid van communicatie in het systeem verbeteren.
In tegenstelling tot actieve filters, die voeding en versterkerschakelingen vereisen, zijn RF LC-filters passieve componenten. Ze bieden uitstekende betrouwbaarheid, lage invoegverliezen, een compacte opbouw en een lange levensduur, waardoor ze veelvuldig worden toegepast in draadloze communicatie- en microgolfsystemen.
2. Werkingsprincipe van RF LC-filters
De werking van een RF LC-filter is gebaseerd op resonantiekenmerken tussen spoelen en condensatoren.
De basisresonantiefrequentie kan worden berekend met behulp van:
f₀ = 1 / (2π√LC)
waarbij:
f₀ staat voor de resonantiefrequentie;
L staat voor de inductantie;
C staat voor de capaciteit.
Bij de ontworpen resonantiefrequentie leidt de energie-uitwisseling tussen het magnetische veld van de spoel en het elektrische veld van de condensator tot een selectief filtereffect.
Bijvoorbeeld in een banddoorlaat-LC-filter ondervinden signalen in de buurt van de doelfrequentie een lage impedantie en kunnen dus efficiënt doorgaan. Signalen buiten het gewenste frequentiebereik ondervinden een hogere impedantie en worden sterk verzwakt.
Dit frequentie-selectieve kenmerk maakt RF LC-filters bijzonder waardevol in RF-front-endcircuits, waar het behoud van een schone signaalweg essentieel is.
De RF LC-filteroplossingen van RSWave omvatten verschillende structuren, zoals laagdoorlaatfilters, hoogdoorlaatfilters, banddoorlaatfilters en bandstopfilters, waardoor ingenieurs geschikte ontwerpen kunnen selecteren op basis van frequentievereisten en toepassingsomgevingen.
3. Typische schakelstructuur van RF LC-filters
Verschillende RF-systemen vereisen verschillende filterkenmerken. Daarom kunnen LC-filters worden ontworpen als meerdere veelvoorkomende schakelstructuren.
3.1 Laagdoorlaat LC-filter
Een laagdoorlaat LC-filter laat signalen onder een bepaalde afsnijfrequentie door en vermindert hogere-frequentiecomponenten.
Een typische structuur bestaat uit:
Een in serie geschakelde spoel in het signaalpad;
Een parallel geschakelde condensator naar massa.
Bij lage frequenties vertoont de spoel een relatief lage impedantie, zodat signalen doorgaan. Bij hoge frequenties neemt de impedantie van de spoel toe en biedt de condensator een pad voor ongewenste hoge-frequentiesignalen naar massa.
Laagdoorlaat LC-filters worden veel gebruikt in:
RF-voedingsfiltering;
Harmonische-onderdrukkingscircuits;
Zenderuitgangstrappen.
3.2 Hoogdoorlaat-LC-filter
Een hoogdoorlaat-LC-filter werkt op de omgekeerde manier: het blokkeert lage-frequentie signalen en laat hoge-frequentie signalen door.
De typische opbouw omvat:
Een in serie geschakelde condensator;
Een parallel geschakelde spoel.
Bij lage frequenties blokkeert de condensator signaaloverdracht. Naarmate de frequentie stijgt, neemt de impedantie van de condensator af, waardoor RF-signalen kunnen doorgaan.
Hoogdoorlaatfilters worden vaak toegepast in:
Ontvangerfront-endcircuits;
Stoorsuppressiesystemen;
Microgolfcommunicatiemodules.
3.3 Banddoorlaat-LC-filter
Banddoorlaat-LC-filters behoren tot de meest gebruikte RF-filters, omdat de meeste communicatiesystemen binnen specifieke frequentiebanden opereren.
Een banddoorlaatstructuur combineert hoogdoorlaat- en laagdoorlaatkarakteristieken, waardoor alleen signalen binnen een gedefinieerd frequentiebereik doorgelaten worden.
Typische toepassingen omvatten:
5G-basisstations;
RF-afstandsradio-eenheden (RRU);
Satellietcommunicatie-eindpunten;
Radar Systemen
De middenfrequentie, bandbreedte, inzetverlies en onderdrukkingsprestaties kunnen volgens systeemeisen worden aangepast. RSWave biedt aangepaste RF-LC-filteroplossingen met behulp van geavanceerde simulatie- en ontwerpcapaciteiten om te voldoen aan diverse klantspecificaties.

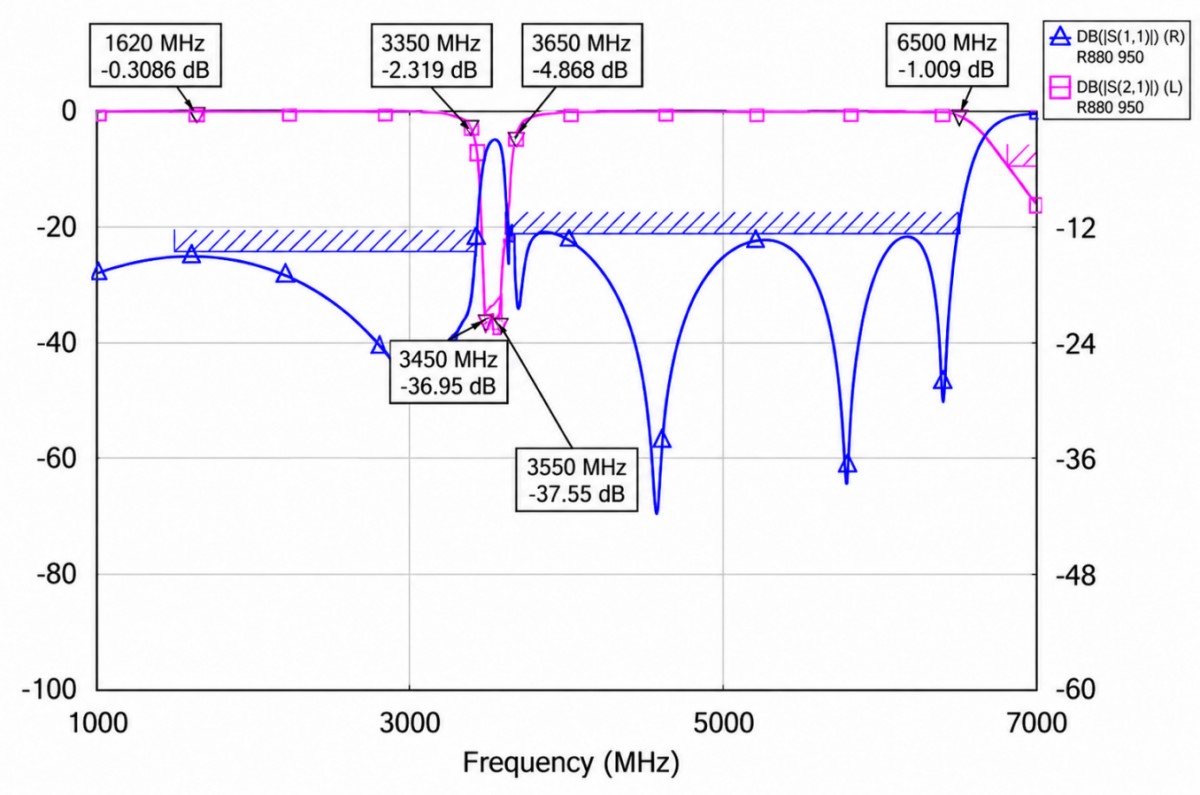

3.4 Bandstop- of notch-LC-filter
Een bandstopfilter onderdrukt signalen binnen een specifiek frequentiebereik, terwijl frequenties buiten dat bereik wel doorgelaten worden.
Deze filters worden veelal gebruikt om het volgende te elimineren:
Elektromagnetische interferentie;
Specifieke ongewenste communicatiekanalen;
Harmonische interferentie.
Bijvoorbeeld in complexe RF-omgevingen kan notchfiltering voorkomen dat sterke interferentiesignalen de ontvangstprestaties verstoren.
4. Belangrijke prestatieparameters van RF-LC-filters
Bij de keuze van een RF-LC-filter beoordelen ingenieurs meestal verschillende belangrijke technische parameters.
Invoegverlies
Invoegverlies geeft de vermindering van het signaalvermogen aan na passage door het filter. Een lager invoegverlies betekent een hogere transmissie-efficiëntie.
Bandbreedte
Bandbreedte definieert het frequentiebereik waarbinnen het filter signalen effectief doorlaat. Verschillende communicatiestandaarden vereisen verschillende bandbreedteontwerpen.
Terugkeerverlies en VSWR
Goede impedantieaanpassing is cruciaal in RF-systemen. Een lage VSWR en goed terugkeerverlies helpen signaalreflectie te minimaliseren en de systeemefficiëntie te verbeteren.
Verzwakkingsprestaties
Verzwakking beschrijft hoe effectief het filter ongewenste frequenties onderdrukt. Hoge verzwakking buiten het doorlaatbereik verbetert de signaalisolatie.
Afmetingen en integratiemogelijkheden
Moderne RF-apparatuur vereist kleiner en lichter componenten. Compacte LC-filterontwerpen maken eenvoudigere integratie in communicatiemodules en draagbare apparaten mogelijk.
5. Toepassingen van RF-LC-filters in moderne industrieën
Door de uitbreiding van draadloze technologieën worden RF-LC-filters in talloze industrieën ingezet.
5G en draadloze communicatie
In 5G-infrastructuur helpen RF-filters bij het scheiden van frequentiekanaal, het verminderen van interferentie en het verbeteren van netwerkstabiliteit. Basisstations en RF-modules zijn afhankelijk van hoogwaardige filtercomponenten om betrouwbare communicatie te waarborgen.
Satellietcommunicatie en lucht- en ruimtevaart
Satellietystemen vereisen stabiele signaaltransmissie onder uitdagende omstandigheden. RF-LC-filters helpen communicatieverbindingen beschermen door ongewenste frequentiecomponenten te onderdrukken.
Radar- en defensie-elektronica
Radarsystemen vereisen uiterst nauwkeurige frequentieregeling. RF-filters verbeteren de doeldetectiemogelijkheid door ruis en interferentie te verminderen.
Automotive- en navigatiesystemen
Moderne voertuigen integreren meerdere draadloze technologieën, waaronder GNSS, voertuigcommunicatie en draadloze connectiviteit. RF-filters helpen signaalnauwkeurigheid behouden en interferentie tussen verschillende systemen voorkomen.
6. Waarom kiezen voor afgestemde RF-LC-filteroplossingen?
Standaardfilters voldoen mogelijk niet altijd aan specifieke systeemeisen. Aangepaste RF LC-filters stellen ingenieurs in staat om te optimaliseren op:
Middenfrequentie;
Bandbreedte;
Filtertopologie;
Mechanische afmetingen;
Connectorconfiguratie;
Milieu-prestaties.
Als fabrikant van RF-onderdelen biedt RSWave ondersteuning bij aangepast ontwerp op basis van de toepassingsvereisten van de klant. Het engineeringteam richt zich op simulatieanalyse, prestatieoptimalisatie en productieconsistentie om klanten te helpen bij betrouwbare integratie van RF-systemen.
Conclusie
RF LC-filters zijn fundamentele componenten in moderne RF- en microgolfsystemen. Door de interactie tussen spoelen en condensatoren bieden zij nauwkeurige frequentie-selectie, vermindering van interferentie en signaalbescherming.
Van eenvoudige laagdoorlaatstructuren tot geavanceerde banddoorlaat- en aangepaste filteroplossingen ondersteunt LC-filtertechnologie voortdurend de ontwikkeling van communicatienetwerken, radarsystemen, satellietverbindingen en intelligente elektronische apparaten.
Voor bedrijven die RF-modules, draadloze communicatieapparatuur of microgolfsystemen ontwikkelen, is het essentieel om een betrouwbare fabrikant van RF LC-filters te kiezen met sterke ontwerpcapaciteiten en ervaring met maatwerk, om stabiele en hoogwaardige producten te realiseren. Jiaxing Ruishang Electronic Technology Co., Ltd. blijft RF-filteroplossingen leveren die zijn ontworpen voor veeleisende communicatieomgevingen en toepassingen in elektronica van de volgende generatie.
