Hoe microgolf-dielectrische keramische filters de signaalzuiverheid in RF-vooreinden verbeteren

In een RF-vooreinde wordt de signaalzuiverheid zelden bepaald door één actief component alleen. Voordat een gewenst signaal de lage-ruisversterker, mengschakeling, transceiver of analoge-digitaalomzetter bereikt, moet het samenbestaan met blokkers, harmonischen, energie uit aangrenzende kanalen, zenderlek en breedbandruis. Indien deze ongewenste componenten niet vroegtijdig worden beheerd, kunnen zij de ontvangergevoeligheid verlagen, actieve trappen comprimeren en intermodulatie veroorzaken producten , of verhoog de ruisvloer. Daarom blijft filtering een van de belangrijkste functies in moderne RF-architectuur.

Microgolf dielectrische keramische filters zijn bijzonder nuttig wanneer ontwerpers compacte afmetingen, lage verliezen, een stabiele frequentierespons en sterke onderdrukking buiten het bandgebied nodig hebben. RSWave, het RF- en microgolfproductmerk van Jiaxing Ruishang Electronic Technology Co., Ltd., heeft microgolf dielectrische keramische filters opgenomen in zijn kernproductfamilies voor 5G/5G-A-basisstations, satellietcommunicatie, radar, T/R-modules, Wi-Fi-apparatuur, repeaters en andere RF-front-endtoepassingen.

Waarom signaalzuiverheid belangrijk is vóór versterking

Een RF-front-end moet het gewenste kanaal behouden zonder ongewenste spectraalinhoud toe te staan om het dynamisch bereik te verbruiken. Een sterke interferent vlak buiten het werkband kan veel groter zijn dan het gewenste signaal. Zelfs als digitale verwerking later kan zorgen voor scheiding van kanalen, kan een te sterke blocker al een LNA of mixer in een minder lineair gebied hebben geduwd.

Een zorgvuldig gekozen banddoorlaatfilter beperkt dat probleem op hardwareniveau. Het laat het gewenste frequentiebereik door terwijl het energie buiten dat bereik verzwakt. Het resultaat is een schoner signaalomgeving voor downstreamtrappen en een lagere kans op ongewenste mengproducten.

Een filter verbetert het gewenste signaal niet door versterking toe te voegen. In plaats daarvan verbetert het de verhouding tussen nuttige energie binnen het bandbreedtebereik en ongewenste energie buiten dat bereik. Voor ontwerpers van ontvangers hangt zuiverheid daarom af van selectiviteit met de laagst mogelijke inbrengverliezen.

Wat maakt dielektrisch keramisch filteren anders

Het resonante element binnen dit filtertype gebruikt microgolf-dielektrisch keramisch materiaal met een hoge dielectrische constante, lage dielectrische verliezen en goede temperatuurstabiliteit. Materiaal met hoge permittiviteit verkort de elektromagnetische golflengte binnen de resonator, wat helpt bij het verkleinen van de componentafmetingen ten opzichte van structuren die anders een groter resonant volume zouden vereisen.

Een resonator met een hoge Q-waarde kan ook RF-energie efficiënt opslaan. Bij filterontwerp ondersteunt een hogere Q-waarde over het algemeen lagere verliezen en scherpere frequentiescheiding, hoewel het uiteindelijke resultaat nog steeds afhangt van de koppelingstopologie, het aantal resonatoren, de behuizingconstructie, de bandbreedte en de aanpassing. Onderzoek naar dielectrische resonatorfilters identificeert eveneens hoge permittiviteit, lage verliezen en thermische stabiliteit als belangrijke redenen waarom deze materialen aantrekkelijk zijn voor microgolf filtering.

Vier manieren waarop deze filters een RF-front-end kunnen opschonen

1. Onderdrukken van out-of-band blokkers

De meest directe bijdrage is stopbandverzwakking. Cellulaire, satelliet-, radar-, navigatie- en industriële draadloze systemen werken vaak in spectrale omgevingen met veel congestie. Een keramisch filter kan zo worden ontworpen dat het gewenste kanaal zich in de laag-verlies doorlaatband bevindt, terwijl nabijgelegen of verder verwijderde interferentiebronnen in de verzwakkingsgebieden vallen.

Dit is belangrijk zowel vóór de LNA als tussen versterkingsfasen. Voorzijde-afwijzing vermindert het ongewenste vermogen dat aan niet-lineaire componenten wordt aangeboden, waardoor de ontvanger zijn bruikbare dynamisch bereik behoudt.

2. Vermindering van harmonische en spurious energie

Zenders, frequentieomzetters, PLL-ketens en eindversterkers kunnen harmonischen of spurious tonen genereren. Afhankelijk van de architectuur kan een banddoorlaatfilter componenten buiten de toegewezen band onderdrukken voordat deze een antenne, duplexpad of een volgende RF-module bereiken.

Dit is met name nuttig in sterk geïntegreerde apparatuur waarbij meerdere radio’s een kleine behuizing delen en isolatie niet uitsluitend kan vertrouwen op fysieke afstand.

3. Behoud van het gewenste signaal met gecontroleerde inbrengverliezen

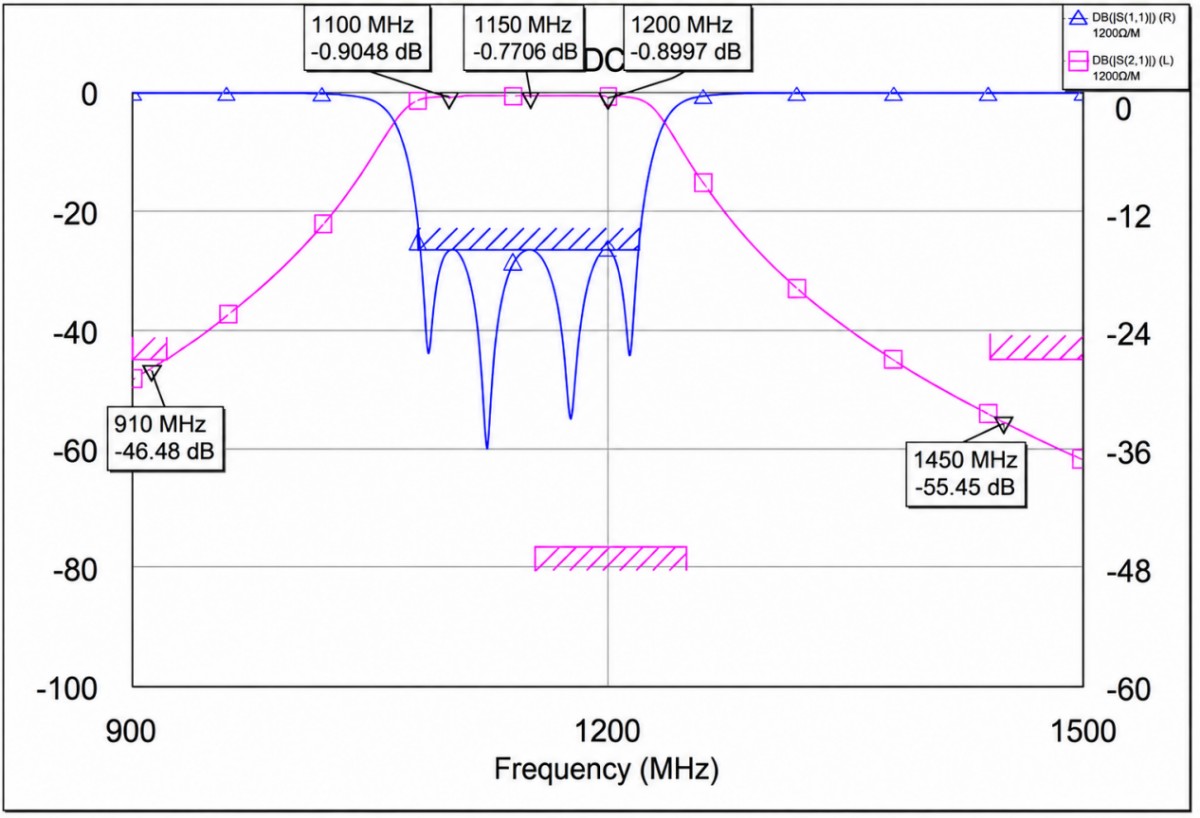

Een filter dat storingen afwijst maar te veel doorlaatbandverlies introduceert, kan de ruisfactor van de ontvanger verergeren. Inbrengverlies dient daarom samen met stopbandverzwakking te worden beoordeeld.

4. Stabiliteit van selectiviteit bij temperatuurwisselingen

Frequentiedrift kan een doorlaatband verplaatsen van het beoogde kanaal of de onderdrukking verzwakken op plaatsen waar deze het meest nodig is. Dielektrische keramische materialen worden veel gebruikt, onder andere omdat hun resonantiegedrag kan worden afgestemd op temperatuurstabiliteit.

RSWave benadrukt temperatuurstabiliteit als een kernfunctie van zijn reeks dielektrische keramische filters. Voor buitenradioapparatuur, basisstations, industriële terminals en navigatieapparaten zorgt stabiele resonantie voor voorspelbaar RF-gedrag bij veranderende omgevingsomstandigheden.

Welke specificaties moeten ingenieurs eerst onderzoeken?

Een betrouwbare filterkeuze begint met de systeemeis, niet met het uiterlijk van de behuizing. Ontwerpers moeten de middenfrequentie, de doorlaatbandbreedte, de invoegverliezen, de rimpeling, de VSWR of terugreflexieverliezen, de onderdrukking bij gedefinieerde offsetfrequenties, de afmetingen, de bevestigingsmethode, het vermogensniveau en de bedrijfstemperatuur controleren.

De onderdrukkingsvermindering in de stopband moet altijd worden gelezen in combinatie met de frequentie waarop deze is opgegeven. ‘50 dB onderdrukking’ heeft beperkte betekenis, tenzij in de specificatie ook wordt vermeld waar deze onderdrukking optreedt. Hetzelfde geldt voor de bandbreedte: een smalbandfilter kan sterke selectiviteit bieden, maar is mogelijk niet geschikt voor een signaal met brede modulatie.

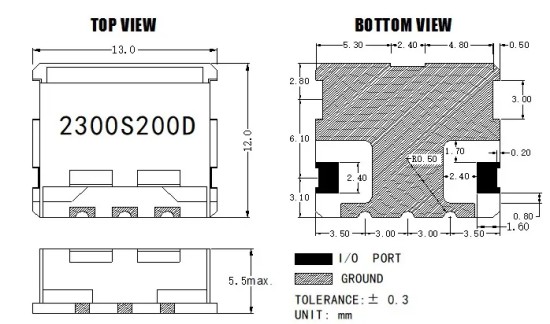

Mechanische integratie is eveneens van belang. Aarding, overgangen op de printplaat, nabijgelegen geleidende structuren en koppeling via de behuizing kunnen de gemeten prestaties wijzigen. Een verstandige technische werkwijze is om het filter te evalueren in een representatieve RF-layout en de S-parameters te verifiëren met een geijkte vectornetwerk-analyzer.

Waar keramische filters passen in echte RF-architecturen

In een 5G- of 5G-A-basisstationradio helpt filtering bij het isoleren van de gewenste ontvangst- of zendband in een druk bezet spectrum. Bij radar kan filtering ongewenste emissies onderdrukken en buitenbandinterferentie verminderen vóór gevoelige ontvangertrappen. Bij satellietcommunicatie is frequentiekeuze met lage verliezen van belang, omdat de linkbudgetten nauw gecontroleerd worden. Bij Wi-Fi-routers, repeaters en draadloze terminals kan compacte passieve filtering de coëxistentie verbeteren wanneer meerdere radio’s dicht bij elkaar werken. RSWave identificeert deze gebieden als hoofdtoepassingen voor zijn dielectrische keramische filters.

Navigatiesystemen vormen een ander voorbeeld. De filtertabel van RSWave bevat modellen die zijn gekoppeld aan GPS/BDS-toepassingen, terwijl het bedrijf ook dielectrische keramische antennes en GNSS-antennes levert. Dit weerspiegelt een praktische realiteit aan de RF-voorfrontzijde: de prestaties van antenne en filter worden vaak gezamenlijk beoordeeld, omdat beide van invloed zijn op het signaal dat aan de ontvanger wordt aangeleverd.

Waarom aanpassing soms belangrijker is dan een catalogusonderdeel

Veel RF-systemen voldoen niet aan een standaard middenfrequentie, bandbreedte, onderdrukkingsmasker of mechanische afmeting. RSWave stelt dat zijn microgolf dielectrische keramische filters aangepast kunnen worden en dat het bedrijf ontwerp op basis van simulatie ondersteunt. Op de productpagina wordt een frequentiebereik van ongeveer 400 MHz tot 7 GHz vermeld.

Voor een OEM is de nuttige vraag niet eenvoudigweg: ‘Welk filter is beschikbaar?’ Maar: ‘Welke respons vereist de front-end op de frequenties die daadwerkelijk systeemproblemen kunnen veroorzaken?’ Een aangepast ontwerp kan bijvoorbeeld prioriteit geven aan een specifieke blocker, lagere verliezen in een smalle doorlaatband, kleinere afmetingen of een bevestigingsvorm die PCB-integratie vereenvoudigt.

Een duidelijke vereistenlijst is nuttig. Handige invoergegevens zijn onder andere middenfrequentie, werkbandbreedte, maximale invoegverliezen, minimale terugreflexie, dempingspunten, bron-/belastingsimpedantie, vermogen, temperatuurbereik en maximale afmetingen.

De praktische conclusie

Signaalzuiverheid in een RF-voorkant is het resultaat van gedisciplineerd spectrumbeheer voordat ongewenste energie gevoelige of niet-lineaire schakelingen bereikt.

Voor 5G, satellietcommunicatie, radar, navigatie, repeaters, Wi-Fi en andere RF-toepassingen is het meest effectieve filter het filter dat is ontworpen op basis van de werkelijke interferentieomgeving en linkbudget. Het gepubliceerde aanbod van RSWave omvat voorbeelden van smalbandige, breedbandige, mobiele, navigatie-, IoT- en 5G-filters, met opties voor aangepaste frequenties voor eisen die buiten de standaardlijst vallen.

Wanneer filterselectie wordt beschouwd als onderdeel van de RF-architectuur in plaats van als een laatste componentkeuze, kan het meer doen dan alleen ruis verwijderen. Het kan het dynamisch bereik beschermen, blokkerenergie verminderen, kanaalselectiviteit stabiliseren en de rest van de RF-keten een schoner signaal geven om te verwerken.
