De snelle implementatie van satellietconstellaties in een lage aardbaan (LEO), met name Starlink van SpaceX, heeft het wereldwijde telecommunicatielandschap fundamenteel veranderd. Door duizenden satellieten in banen op een hoogte van 340 tot 600 kilometer boven de Aarde te positioneren, leveren LEO-netwerken breedbandinternet met hoge snelheid en lage latentie aan afgelegen en onderbedeelde regio’s over de hele wereld. Deze enorme sprong in connectiviteit brengt echter een aanzienlijke technologische uitdaging met zich mee: congestie van het elektromagnetisch spectrum.
Naarmate de lucht zich vult met actieve zenders die op overlappende frequentiebanden opereren, wordt het behoud van signaalintegriteit ongelooflijk moeilijk. In deze complexe elektromagnetische omgeving blijken radiofrequentiefilters (RF-filters) cruciale componenten te zijn. Dit artikel onderzoekt hoe geavanceerde RF-filters – zoals die ontworpen en geproduceerd door Jiaxing Ruishang Electronic Technology Co., Ltd. (RSwave) – een onmisbare rol spelen bij het optimaliseren van de communicatieprestaties van Starlink-satellieten, grondgateways en gebruikersterminals.
Het elektromagnetische landschap van Starlink en de uitdaging van interferentie
Om de noodzaak van RF-filters te begrijpen, moet men eerst de frequentiearchitectuur van satelliet-systemen in lage aardbaan (LEO) onderzoeken. Starlink-satellieten maken voornamelijk gebruik van de volgende frequentiebanden:
- Ku-band (12–18 GHz): Voornamelijk gebruikt voor gebruikersdownlinks (satelliet naar gebruikersterminal) en uplinks (gebruikersterminal naar satelliet).
- Ka-band (26,5–40 GHz): wordt meestal gereserveerd voor gatewayverbindingen die de satellieten met grondgebonden internetbackbones verbinden.
- E-band (71–86 GHz): wordt in steeds groter mate gebruikt voor high-capacity gatewaybackhaulverbindingen in nieuwere satellietgeneraties.
[Ruimtegebaseerde satellieten]
│ ▲ (Ku/Ka-bandverbindingen)
▼ │
[Grondgateways en gebruikersterminals (Dishy)] ◄─── (Interferentie van 5G, radar en microwaveverbindingen)
Bij deze hoge frequenties ondergaan signalen atmosferische attentie, regenvervaging en padverlies. Belangrijk is dat de ether wordt gedeeld. De Ku- en Ka-banden liggen naast frequenties die zijn toegewezen aan terrestrische 5G-netwerken, militaire radarsystemen en point-to-point microwaveverbindingen. Zonder nauwkeurig frequentiebeheer kunnen out-of-band-signalen van deze terrestrische bronnen gemakkelijk doordringen in het werkingsfrequentiebereik van de satellietontvanger.
Wanneer een ontvanger wordt overspoeld door sterke, ongewenste signalen buiten de gewenste frequentieband, kan zijn versterker met lage ruis (LNA) verzadigd raken. Dit verschijnsel, bekend als ontvangerontgevoeligheid of ‘blocking’, voorkomt dat de ontvanger het eigenlijke, veel zwakkere satellietssignaal verwerkt. Gebruikers ervaren dan onderbroken verbindingen, hoge pakketverliespercentages en verminderde datadoorvoer.
Hoe RF-filters de prestaties van Starlink verbeteren
RF-filters zijn passieve componenten die zijn ontworpen om signalen binnen een specifieke frequentieband (de doorgangsbands) door te laten, terwijl signalen buiten die band (de stopband) sterk worden verzwakt. In Starlink-systemen worden ze op verschillende plaatsen in de RF-voorversterker geïnstalleerd om meerdere kritieke prestatieverbeteringen te realiseren:
1. Vermindering van interferentie buiten de band en bescherming van de LNA
In elke satellietontvanger—of het nu een grondgateway of een thuisterminal is (vaak aangeduid als "Dishy")—is de zeer eerste actieve component na de antenne de Low Noise Amplifier (LNA). De LNA is uiterst gevoelig en ontworpen om buitengewoon zwakke signalen uit de ruimte te versterken.

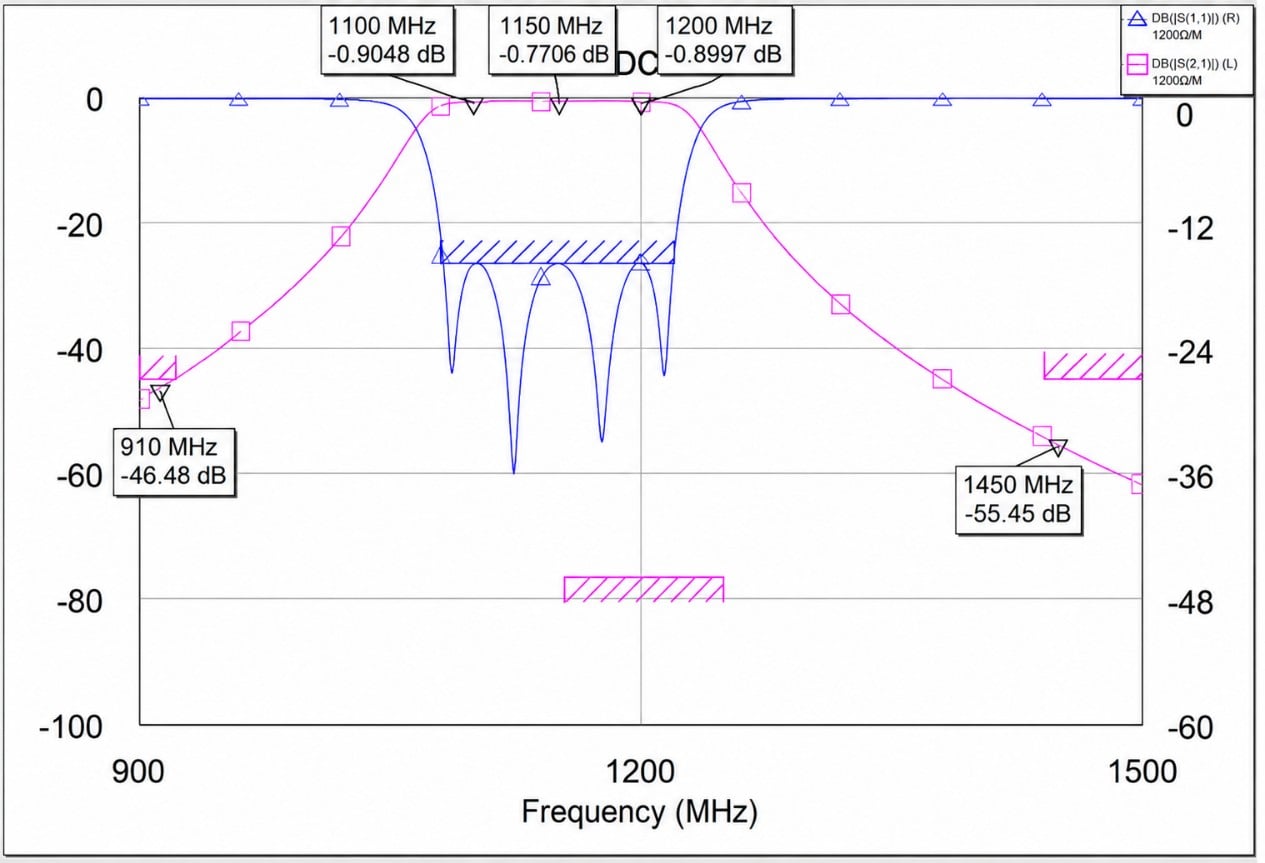

Door een banddoorlaatfilter met hoge onderdrukking direct vóór de LNA te plaatsen, kunnen ingenieurs garanderen dat alleen de gewenste satellietdraagfrequentiesignaal de versterker bereiken. Het filter blokkeert sterke, storende signalen van nabijgelegen 5G-basestationnen of radarinstallaties. Deze beschermende maatregel voorkomt dat de LNA in compressie raakt, waardoor zijn lineariteit behouden blijft en het totale dynamisch bereik van de ontvanger wordt bewaard.
2. Minimaliseren van de inzetverliezen om het linkbudget te optimaliseren
Bij satellietcommunicatie bepaalt de "linkbudget" de betrouwbaarheid en snelheid van de verbinding. Een cruciale factor in deze budget is de invoegverliezen — de hoeveelheid signaalvermogen die verloren gaat wanneer een signaal door een component zoals een filter of een kabel gaat.
Hoogwaardige RF-filters zijn ontworpen om zeer lage invoegverliezen binnen het doorgangsbereik te hebben (vaak minder dan 0,5 dB). Elke tiende decibel die wordt bespaard op het gebied van invoegverliezen verbetert direct de signaal-ruisverhouding (SNR) van de ontvanger. Voor de eindgebruiker vertaalt dit zich in snellere upload- en download-snelheden, stabieler verbindingen tijdens slecht weer (zoals hevig regen of sneeuw) en over het algemeen betere netwerkbeschikbaarheid.
3. Verbetering van de zend-/ontvangstisolatie (TX/RX)
Starlink-terminals en -satellieten moeten gegevens gelijktijdig verzenden en ontvangen—een vermogen dat bekendstaat als full-duplexcommunicatie. Omdat de zender op een veel hoger vermogensniveau werkt dan de ontvanger, kan het verzonden signaal gemakkelijk in de lokale ontvangerschakeling lekken.
Om te voorkomen dat de zender zijn eigen ontvanger verdooft, worden diplexers en duplexers (gespecialiseerde samenstellingen van banddoorlaatfilters) gebruikt. Deze apparaten bieden een hoge isolatie (vaak meer dan 50 dB tot 60 dB) tussen het verzendpad (TX) en het ontvangstpad (RX). Dit garandeert dat de ontvanger zwakke inkomende signalen uit de ruimte kan detecteren, zelfs terwijl de zender op vol vermogen uitzendt.
┌───────────────┐
┌───────►│ TX-banddoorlaat │◄────── Verzendsignaal (hoog vermogen)
│ └───────────────┘
[Antenne]
│ ┌───────────────┐
└───────►│ RX-banddoorlaatfilter │──────► Ontvangst-LNA (beschermd, laagruis)
└───────────────┘
4. Het waarborgen van frequentieselectiviteit in fasegestuurde antenne-arrays
Moderne Starlink-gebruiksterminals maken gebruik van elektronisch gestuurde fasegestuurde antenne-arrays om satellieten te volgen die snel over de hemel bewegen. Deze fasegestuurde arrays bevatten tientallen of honderden minuscule antenne-elementen, waarvan elk een nauwkeurige fase- en amplitudebesturing vereist.
De integratie van miniatuur, hoogselectieve RF-filters in het beamforming-netwerk zorgt ervoor dat de array alleen straalbundels richt op de bedoelde satellietfrequenties, waardoor zijlobemissies worden onderdrukt en off-axis-interferentie wordt voorkomen die de prestaties van de array zou kunnen verlagen.
Het kiezen van de juiste RF-filters: holtefilters versus LC-filters versus keramische filters
Verschillende delen van het Starlink-netwerk vereisen verschillende soorten filtertechnologieën, afhankelijk van afmeting, kosten, vermogensverwerking en prestatievereisten:
- Holtefilters: Deze worden zeer gewaardeerd in grondgateways en satellietlasten vanwege hun uitzonderlijk hoge kwaliteitsfactor (Q-factor), zeer lage invoegverliezen en hoge vermogensverwerking. Ze zijn opgebouwd uit resonante metalen holten en zijn ideaal voor het scheiden van nauw opeenvolgende frequentiebanden.
- Ceramische filters: Deze bieden een evenwicht tussen prestaties en afmetingen; ceramische coaxiale resonatoren worden veel gebruikt in transceivemodules. Ze bieden uitstekende temperatuurstabiliteit, wat essentieel is voor hardware die aan buitenomstandigheden wordt blootgesteld.
- LC-filters (geconcentreerde elementen): Deze bestaan uit discrete spoelen en condensatoren, zijn klein en kosteneffectief, en geschikt voor lagere frequentiestadia van de ontvangercircuits waar extreme selectiviteit niet de primaire vereiste is.
RSwave’s bijdrage aan hoogpresterende RF-systemen
Voor fabrikanten van satellietcommunicatieapparatuur en netwerkintegrators die streven naar het halen of zelfs overtreffen van de prestatienormen van netwerken zoals Starlink, is het inkopen van RF-onderdelen met hoge betrouwbaarheid essentieel. Jiaxing Ruishang Electronic Technology Co., Ltd. (RSwave), bereikbaar op www.rswave.com , is gespecialiseerd in het ontwerp en de productie van hoogwaardige RF- en microgolfcomponenten die cruciaal zijn voor deze toepassingen.
Hoogwaardige RF-filters

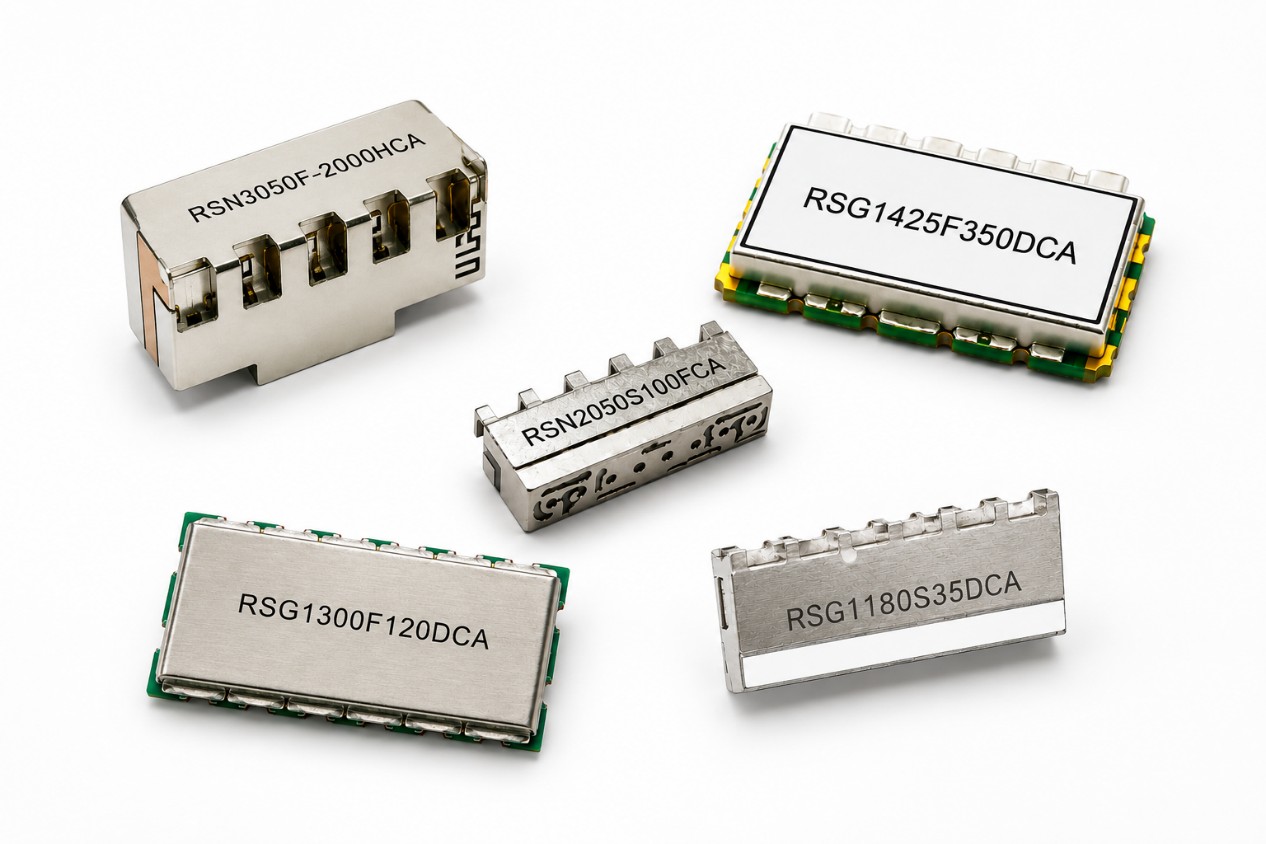

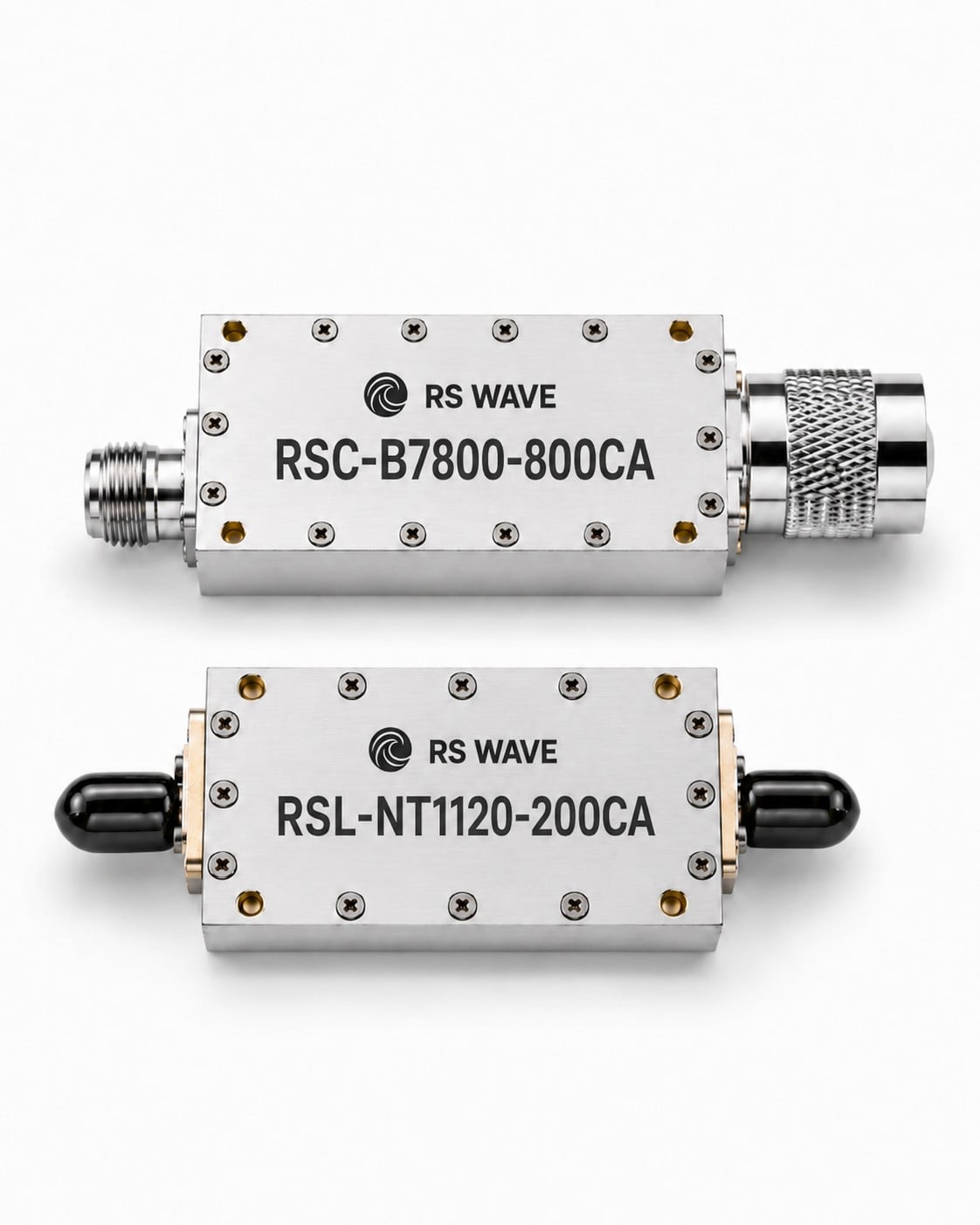

RSwave biedt een uitgebreid assortiment RF-filters, waaronder op maat gemaakte holte-banddoorlaatfilters, laagdoorlaatfilters en hoogdoorlaatfilters. Deze producten zijn ontworpen om de steile rol-off, hoge onderdrukking buiten het bandgebied en lage inzetverliezen te leveren die nodig zijn om gevoelige ontvangerarchitecturen in grondstations voor satellietcommunicatie te beschermen.
Coaxiale connectoren en adapters
Een filter is slechts zo goed als de verbindingen die het met de rest van de RF-keten verbinden. Impedantieonafstemming aan de interface tussen het filter en de transmissielijn kan signaalreflecties veroorzaken, wat de Voltage Standing Wave Ratio (VSWR) verhoogt en de systeemprestatie verslechtert.
RSwave levert hoogprecieze RF-connectoren (waaronder SMA-, N-type-, TNC- en hoogfrequente millimetergolfconnectoren zoals 2,92 mm en 2,4 mm) die naadloze, lage-verlies signaalovergangen tot 40 GHz en hoger garanderen.
Lage-verlies RF-kabelassemblages
Om antennes, filters en LNAs binnen gateway-shelters of gebruikersterminals te verbinden, zijn lage-verlies en fase-stabiele coaxiale kabelassemblages vereist. De flexibele en semi-stijve kabelassemblages van RSwave zijn ontworpen om signaalintegriteit te behouden onder wisselende temperatuurvoorwaarden, waardoor fasendrijf en signaalverzwakking worden voorkomen.
Conclusie
Naarmate LEO-satellietconstellaties zoals Starlink blijven uitbreiden, zal de vraag naar schone, storingvrije spectrum alleen maar toenemen. RF-filters vormen de primaire verdedigingslinie en zorgen ervoor dat gevoelige satellietontvangers worden beschermd tegen de groeiende zee van terrestrische radiosignalen. Door de inzetverliezen te minimaliseren, de onderdrukking buiten het bandgebied te maximaliseren en een hoge TX/RX-isolatie te garanderen, maken deze componenten de hoge snelheid en lage latentie mogelijk die gebruikers verwachten van moderne satellietinternet.
Voor ingenieurs en systeemintegrators die de volgende generatie satellietgrondstations, gebruikersterminals of microgolfverbindingen bouwen, bieden partners zoals Jiaxing Ruishang Electronic Technology Co., Ltd. (RSwave) de gespecialiseerde RF-filters, connectoren en kabelassemblages die nodig zijn voor succes. Om hun volledige catalogus hoogfrequente componenten en aangepaste ontwerpmogelijkheden te verkennen, bezoek www.rswave.com .
