Van 5G-basisstations naar Starlink: de evolutie van keramische filters

In het snel veranderende gebied van moderne draadloze communicatie is de technische vraag naar verwerking van hoogfrequente elektromagnetische signalen ongekend hoog geworden. Om deze technologische vooruitgang te begrijpen, moeten we nauw kijken naar de onderliggende componenten die deze mogelijk maken. Onder deze cruciale apparaten bevinden zich keramische filters, die zijn geëvolueerd van gespecialiseerde radio-onderdelen tot fundamentele bouwstenen voor 5G-basisstations en satellietconstellaties in een lage aardbaan (LEO), zoals Starlink. Bedrijven zoals Jiaxing Ruishang Electronic Technology Co., Ltd. (RSWave, online op www.rswave.com ) staan aan de top van deze industriële verschuiving en ontwikkelen geavanceerde radiofrequentie (RF)-componenten om te voldoen aan de eisen van de hedendaagse verbonden wereld. Dit artikel onderzoekt hoe keramische filters zich hebben ontwikkeld, hun technische werking en hoe zij de kloof overbruggen tussen terrestrische 5G-infrastructuur en ruimtegebaseerde communicatienetwerken.

De basisprincipes van keramische filters en diëlektrische resonatoren

Voordat we ingaan op toepassingen op hoog niveau, is het noodzakelijk om eerst een duidelijk begrip te ontwikkelen van wat een keramisch filter eigenlijk is en hoe het functioneert binnen een systeem met hoge frequentie. In essentie is een keramisch filter een elektronisch component dat is ontworpen om specifieke frequenties door te laten, terwijl het tegelijkertijd ongewenste frequenties blokkeert of onderdrukt. Deze filterwerking wordt bereikt door gebruik te maken van de fysieke eigenschappen van keramische materialen met een hoge diëlektrische constante (vaak aangegeven met het symbool εr).

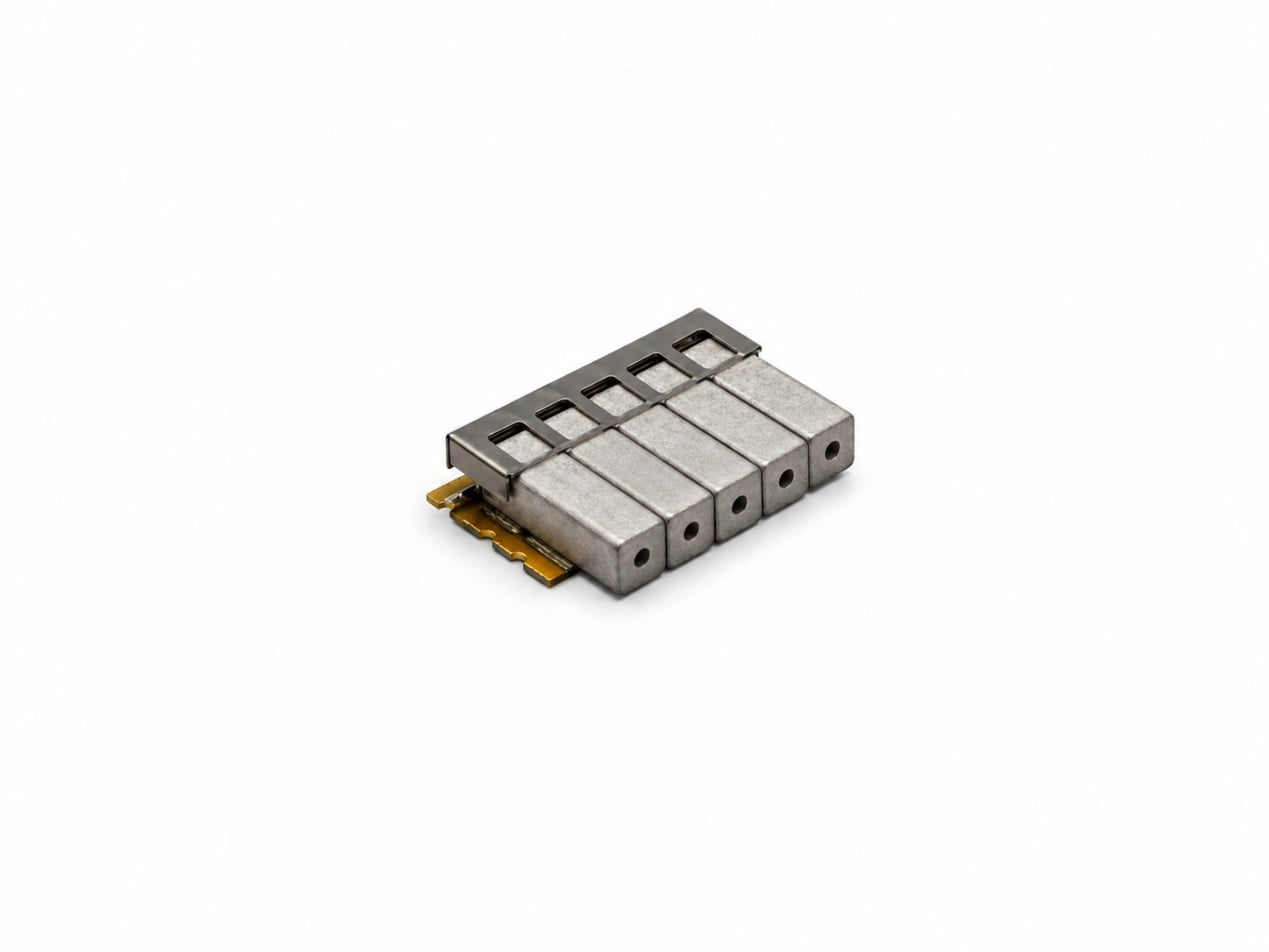

Wanneer een elektromagnetische golf het keramische materiaal binnendringt, wordt de snelheid van de golf verlaagd door de hoge diëlektrische constante van het materiaal. Hierdoor wordt de fysieke golflengte van het signaal binnen de keramiek veel korter dan in vrije ruimte. Daardoor kunnen ingenieurs resonatoren ontwerpen die aanzienlijk kleiner zijn dan traditionele holle metalen caviteitresonatoren. Door meerdere diëlektrische resonatoren met elkaar te koppelen, ontstaat een banddoorlaatfilter. De belangrijkste prestatieparameters van deze componenten zijn:

• Kwaliteitsfactor (Q-waarde): Deze parameter geeft de efficiëntie van de energieopslag binnen de resonator weer. Een hogere Q-waarde betekent een lagere invoegverliezen, waardoor het signaal zijn sterkte behoudt.
• Temperatuurcoëfficiënt van de frequentie (TCF): Deze parameter bepaalt hoe stabiel de middenfrequentie van het filter blijft bij temperatuurwisselingen. Een uitstekende TCF is cruciaal voor basisstations in openlucht en ruimteomgevingen.
• Dielktrische constante (εr\varepsilon_rεr​): Hoe hoger deze waarde is, hoe kleiner de fysieke afmetingen van het filter kunnen zijn, wat een belangrijke factor is bij moderne miniaturisatie.

De 5G-basisstationrevolutie: drijfveer voor miniaturisatie en integratie

Bij de overgang van 4G LTE naar 5G-technologie stond de telecommunicatie-industrie voor een grote fysieke uitdaging. 5G-netwerken maken gebruik van Massive MIMO (Multiple-Input Multiple-Output)-antennearrays, die tot 64 zende- en 64 ontvangenkanaal (64T64R) op één basisstationmast vereisen. Bij oudere 4G-systemen waren metaalcaviteitsfilters de standaard. Het plaatsen van 64 zware, volumineuze metaalcaviteitsfilters op één antennepaal is echter structureel onmogelijk vanwege gewichts- en windweerstandsbeperkingen.

Hier traden keramische diëlektrische golfgeleidersfilters op om het probleem op te lossen. Door gebruik te maken van gespecialiseerde keramische formuleringen konden fabrikanten zoals RSWave filters produceren die tot 80% kleiner en 70% lichter zijn dan hun metalen tegenhangers.

Aan de ene kant bieden deze keramische filters de benodigde vermogensafhandeling en lage inzetverliezen die vereist zijn voor basisstations met hoog vermogen. Aan de andere kant maakt hun compacte afmeting het mogelijk om ze direct te integreren op de transceiverprintplaat van de antenne.

Bovendien werkt 5G in hogere frequentiebanden, zoals het sub-6 GHz-bereik (3,5 GHz, 4,8 GHz) en millimetergolf (mmWave)-banden. Bij deze hogere frequenties is het signaalverlies van nature veel hoger. Keramische filters helpen dit beperken door scherpe uit-bandonderdrukking te bieden, waardoor interferentie van naburige frequentiebanden wordt voorkomen en de inzetverliezen absoluut minimaal blijven.

Starlink en LEO-satellieten: De nieuwe grens voor RF-onderdelen

Terwijl 5G de aardse communicatie transformeerde, begonnen bedrijven zoals SpaceX megaconstellaties van satellieten in een lage aardbaan (LEO) op te bouwen, zoals Starlink, om wereldwijde breedbandinternettoegang te bieden. De RF-eisen voor ruimtegebaseerde communicatie verschillen sterk en zijn veel strenger dan die voor grondgebonden basisstations.
LEO-satellieten draaien rond de aarde op hoogtes tussen 300 en 1.200 kilometer. Ze communiceren met behulp van hoogfrequentebanden, voornamelijk de Ku-band (12–18 GHz) en de Ka-band (26,5–40 GHz). Om deze ultrahoge frequenties te verwerken tijdens het functioneren in de extreme omgeving van de ruimte, moeten RF-filters aan uiterst strenge eisen voldoen:

• Thermische extremen: In de ruimte kan een satelliet snel temperatuurschommelingen ondergaan van −55 °C in de schaduw van de aarde tot meer dan +125 °C bij directe blootstelling aan zonnestraling. Keramische filters moeten hun frequentiestabiliteit behouden zonder drift, wat materialen vereist met een bijna nul TCF.
• Grootte- en gewichtsbeperkingen: Elke gram aan nuttige lading die in een baan rond de aarde wordt gebracht, kost geld. De lichtgewichteigenschap van keramische dielectrische materialen is hier zeer voordelig, waardoor satellietfabrikanten hun nuttige-ladingscapaciteit kunnen optimaliseren.
• Uitgassing en vacuümstabiliteit: Materialen die in de ruimte worden gebruikt, mogen in vacuüm geen vluchtige organische verbindingen vrijgeven. Geavanceerde keramische filters worden vervaardigd met anorganische of anorganisch-gemetalliseerde oppervlakken die volledig stabiel zijn in omgevingen met hoog vacuüm.

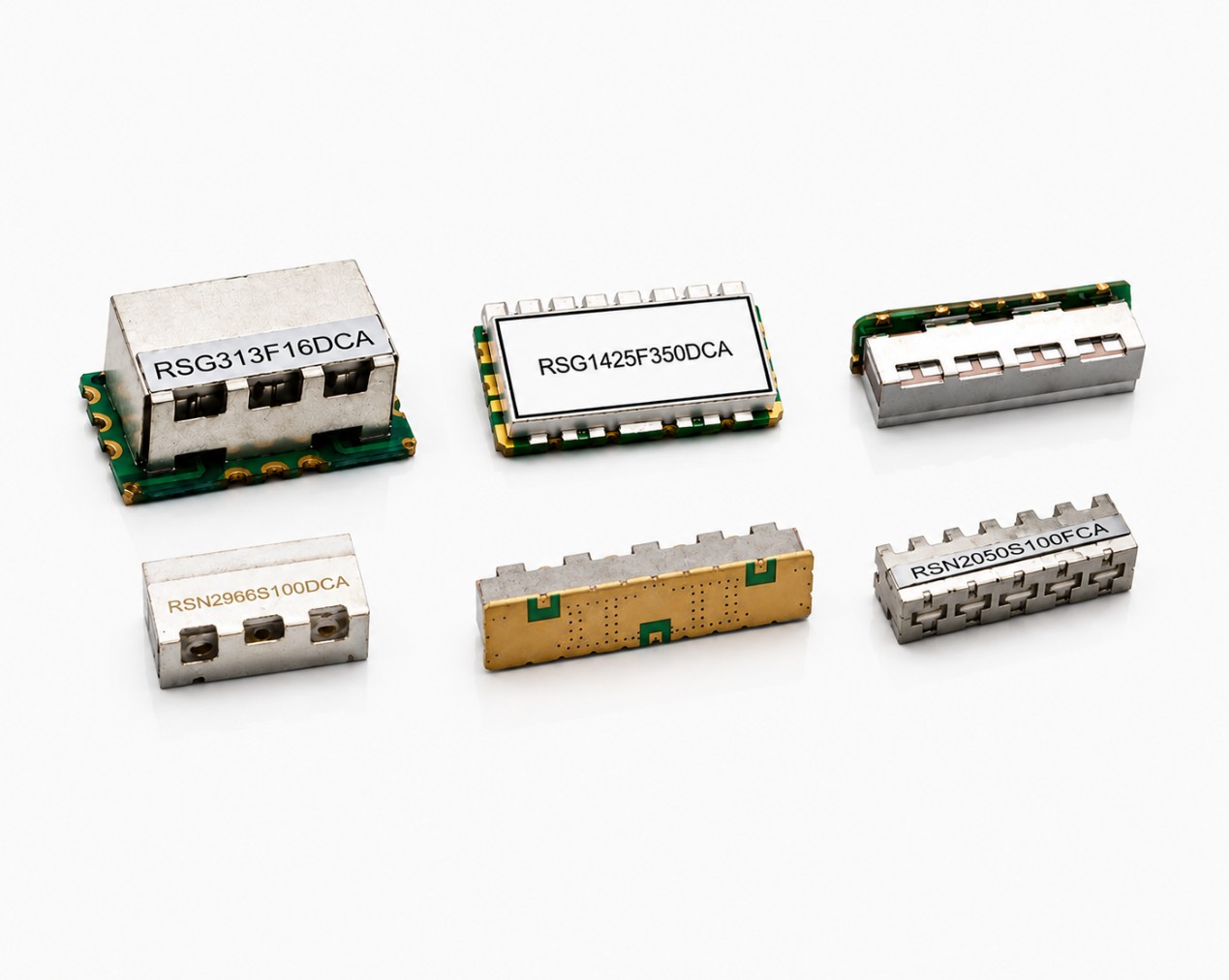

De keramische banddoorlaatfilters en duplexers van RSWave voor hoge frequenties zijn specifiek ontworpen om deze uitdagingen aan te pakken en zorgen voor betrouwbare signaalroutering tussen de gefaseerde-arrayantennes van de satelliet en de transceiver-systemen.

De chemie en techniek achter hoogwaardige keramiek

Om het vereiste prestatieniveau voor zowel 5G- als satelliettoepassingen te bereiken, is geavanceerde materiaalkunde essentieel. De keramiek die in deze filters wordt gebruikt, is geen gewone aardewerkklei; het betreft geavanceerde microgolf-dielectrische keramische verbindingen, vaak met oxide van barium, titanium, neodymium en samarium.

Het productieproces omvat meerdere sterk gecontroleerde stappen:

• Poederbereiding: Mengen van grondstoffen met nauwkeurige stoechiometrie om de dielectrische constante (εr) en de Q-factor te beheersen.
• Sinteren: Branden van de gevormde keramische lichamen bij temperaturen boven de 1300 °C om een dichte, uniforme kristallijne structuur te verkrijgen.
• Metallisatie: Aanbrengen van een dunne laag zeer geleidende zilver (Ag) of koper (Cu) op de buitenoppervlakken van de keramiek om het massavlaak en de elektrodenpatronen te vormen.
• Precisieafstemming: Gebruik van lasertrimmen of mechanische afstemming om de frequentierespons exact aan te passen aan de specificaties.

Door deze variabelen te beheersen, kan RSWave filters aanpassen voor specifieke middenfrequenties, bandbreedten en onderdrukkingsprofielen, zodat klanten componenten ontvangen die precies zijn afgestemd op de vereisten van hun systeem.

E-E-A-T en sectorstandaarden: waarom materiaalkwaliteit van belang is

In hoge-betrouwbaarheidssectoren zoals lucht- en ruimtevaart en telecommunicatie kunnen productfouten leiden tot enorme financiële verliezen of systeemstilstand. Daarom is het essentieel om de technische deskundigheid en testprotocollen van componentenfabrikanten te verifiëren.

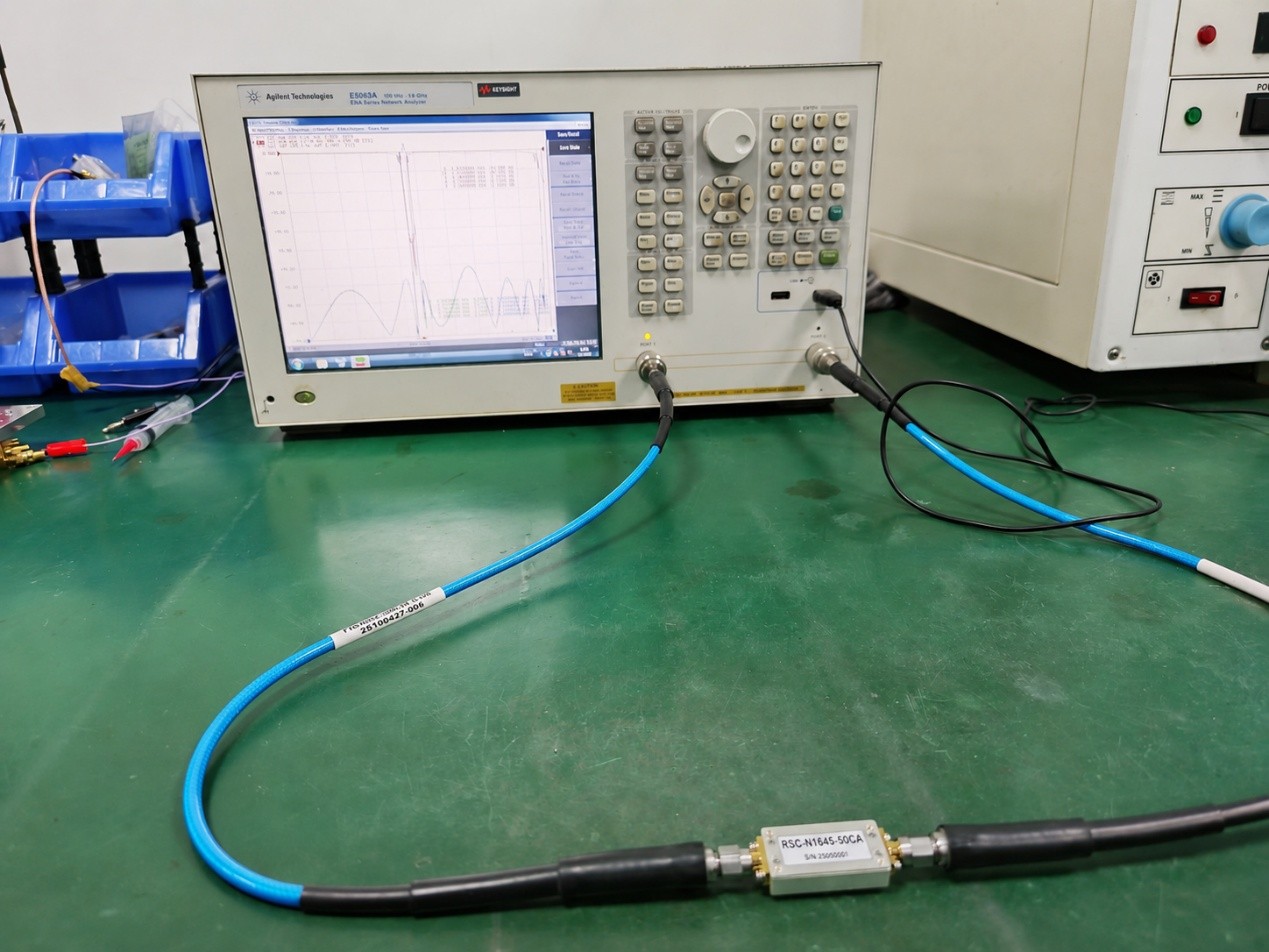

Bij RSWave is kwaliteitscontrole geïntegreerd in elke stap van het productieproces. Het bedrijf maakt gebruik van geavanceerde vectornetwerkanalyseapparaten (VNAs) om parameters zoals invoegverlies, terugkaatsingsverlies en uit-bandonderdrukking te testen over een brede temperatuurwaaier. Bovendien voldoen alle producten aan milieuvoorschriften zoals RoHS en REACH, wat garandeert dat ze veilig zijn voor wereldwijde inzet.

Door het leveren van volledig gedocumenteerde datasheets, mechanische tekeningen en RF-simulatiemodellen toont RSWave zijn toewijding aan technische transparantie en betrouwbaarheid, in lijn met de hoogste industrienormen.

Conclusie: De kloof overbruggen

Naarmate we ons richten op de volgende generatie communicatietechnologie — waaronder 6G en diepere ruimteverkenning — zal de ontwikkeling van keramische filters voortduren. Van de drukke straten van steden die 5G gebruiken tot de stille banen van LEO-satellieten zoals Starlink: deze kleine keramische componenten zijn de onopgemerkte helden die onze wereld verbonden houden.

Als professionele fabrikant van microgolf- en RF-componenten blijft Jiaxing Ruishang Electronic Technology Co., Ltd. (RSWave) zich inzetten voor het uitbreiden van de grenzen van keramische dielectrische technologie. Of u nu standaard 5G-filters of aangepaste RF-oplossingen voor satellietlasten nodig heeft: RSWave biedt de technische expertise en productiecapaciteit om uw project te ondersteunen.

Voor gedetailleerdere productspecificaties, datasheets en advies over aangepast ontwerp, bezoek dan onze officiële website op www.rswave.com .
