Vlastnosti Anténa GPSL1L5
L1 (1575,42 MHz) je tradiční civilní navigační frekvenční pásmo s širokým pokrytím a dobrou kompatibilitou, podporované většinou zařízení po celém světě. L5 (1176,45 MHz), nová generace civilního pásma, disponuje širokou šířkou pásma, vysokou spektrální hustotou výkonu a silnou odolností proti rušení.
Antény jsou obvykle navrženy jako RHCP, aby odpovídaly polarizačním vlastnostem signálů satelitní navigace.
Anténa GPSL1L5 se široce používá v oblastech jako řízení bez řidiče, bezpilotní letouny a přesné zemědělství.
Technické parametry
| Anténa | ||
| Frekvenční rozsah | 1575,42 MHz ± 1,023 MHz | 1176,45 ± 10,23 MHz |
| Ztráta odrazu @Fo | <-10 dB | <-10 dB |
| Šířka pásma @RL=-10 dB | 5MHz | 5MHz |
| Špičkový zisk při zenitu | 3,0 dBic | 2.5bBic |
| Impedance | 50Ω | |
| Polarizace | RHCP | |
| LNA | ||
| Frekvenční rozsah | L1,B1,E1,L5,B2a,E5a,B2,L2 | |
| DC napětí | 3,3 V (typ) | |
| Proud s přímým spojením | <16mA | |
| Šumová figura | Typický: 1,0 dB | |
| Zisk LNA | L1/B1:29dB±2dB, L5/B2a:27dB±2dB | |
| Impedance | 50Ω | |
| VSWR | <2.0 | |
| Provozní podmínky | ||
| Provozní teplota | -20℃～80℃ | |
| Teplota úložiště | -25℃～85℃ | |
| Vlhkost | Bez kondenzace 65 ℃ 95 % VZ | |
| Vodotěsný | IP67 | |
| Shoda s RoHS | Ano | |
Konstrukční rozměry (±0,3 mm)
Mikrovlnný dielektrický keramický multiplexer
Data antény s vysokou přesností

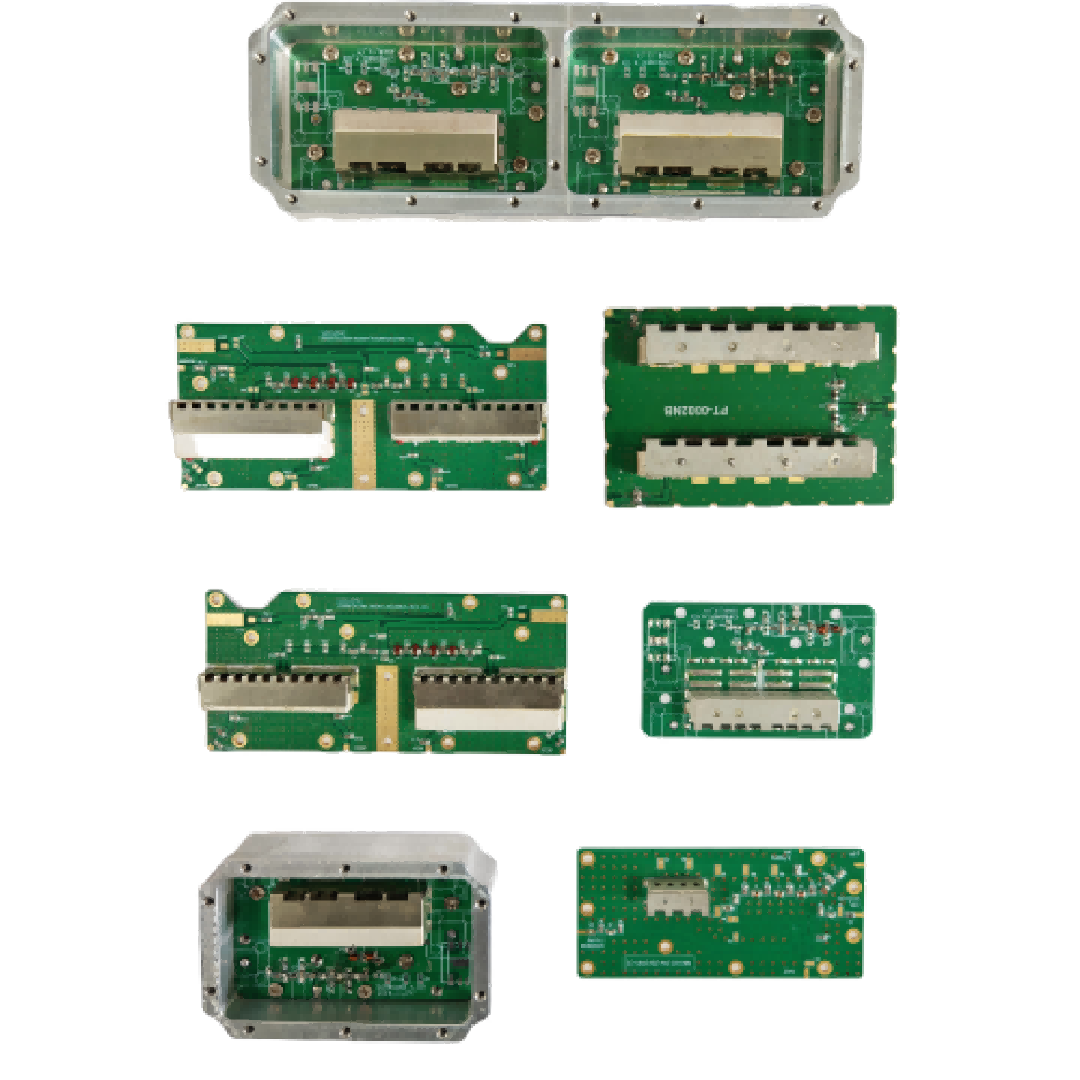

Mikrovlnný dielektrický keramický duplexer
