GPSL1L5-antenn (RAT-105)

Våra kärnkompetenser:
1. Använder internt vår egen tvålagerade keramisk teknik
2. Låg brusnivå, hög känslighet
3. Dubbelfrekvenspositionering, hög positionsnoggrannhet
4. Vid kompatibilitet, anpassningsbar till fler system
5. Kundanpassade produkter

Appurtenance:

Ladda ner datablad:

Introduktion

Särskilda egenskaper GPSL1L5-antenn

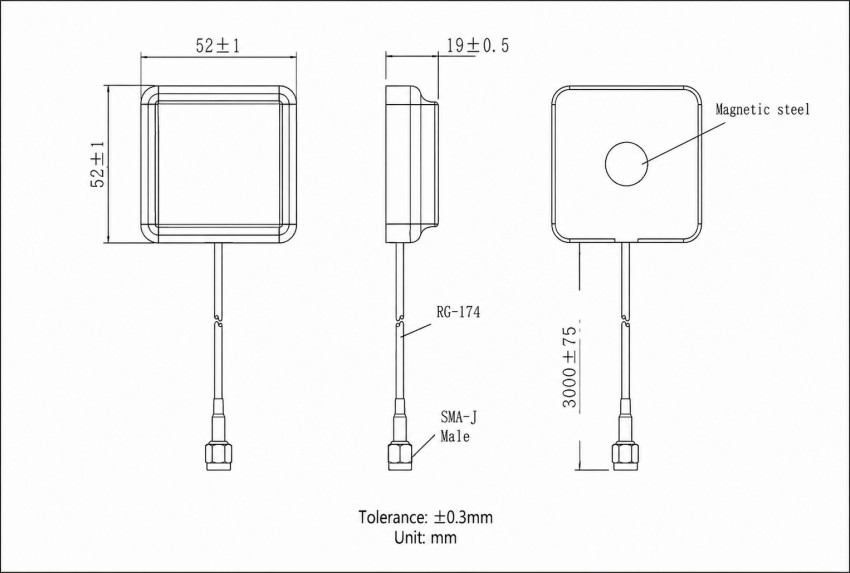

RAT-105-antennen för flerbands-GNSS är utvecklad för pålitlig och högpresterande satellitpositionering över flera globala navigeringssystem, inklusive GPS, BeiDou (BDS) och Galileo. Antennen stödjer frekvensbanden L1/B1/E1 och L5/B2a/E5a och är utrustad med en högpresterande lågbrusförstärkare (LNA), RHCP-polarisering, utmärkt impedansanpassning och låg VSWR för överlägsen signalmottagning i svåra miljöer. Dess kompakta magnetisk monteringsdesign, låg effektförbrukning och stabil prestanda över ett brett drifttemperaturområde gör den till ett idealiskt val för krävande GNSS-applikationer.

Typiska Tillämpningar

RAT-105 används omfattande inom högprecisionens GNSS-positionering, RTK-mätningssystem, autonom körsystem, precisionsskötsel inom jordbruket, navigering för UAV:er, flottledning, intelligenta transportsystem (ITS), byggmaskiner och IoT-spårningsenheter. Den är också lämplig för industriell automatisering, tidsynkronisering och andra applikationer som kräver stabil mottagning av GNSS-signaler från flera satellitkonstellationer samt pålitlig positionsbestämning.

Tekniska parametrar

Antenn
Frekvensområde	B1I,B1c,L1c	B1a,L5
Bandbredd	1575,42 ± 16,368 MHz	1176,45 ± 10,23 MHz

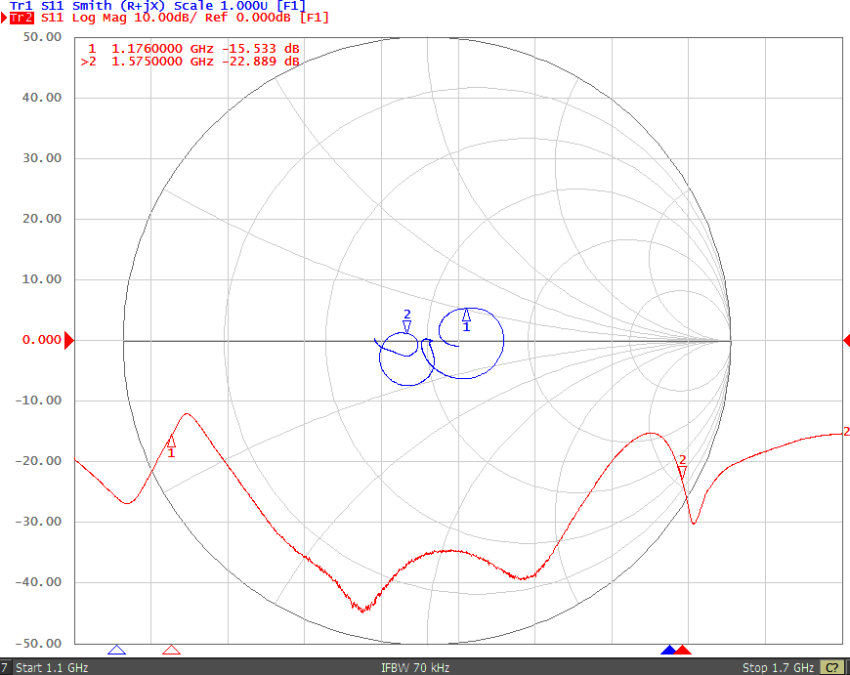

Returförlust@Fo	< -10 dB	< -10 dB
Bandbredd vid RL = -10 dB	> 5 MHz	> 5 MHz
Toppförstärkning@Zenit	3,0 dBic	2.5dBic
Impedans	50Ω
Polarisation	RHCP
LNA
Frekvensområde	L1,B1,E1;L5,B2a,E5a,B2b,L2
DC-spenning	3,3 V (typ)
DC-ström	<16mA
Brusfigur	Typiskt: 1,0 dB

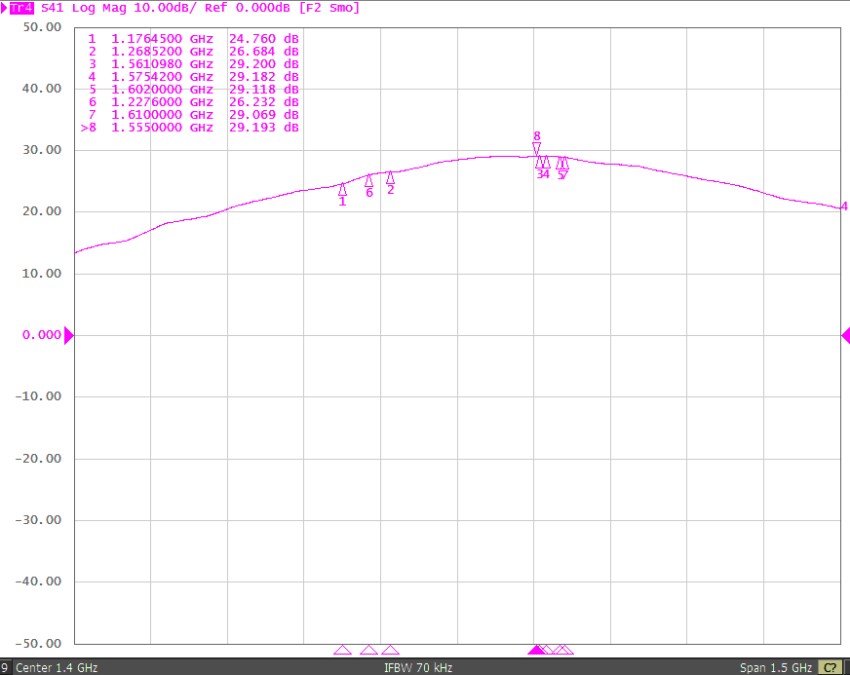

LNA-förstärkning	L1/B1: 29 dB ± 2 dB,	L5/B2a: 27 dB ± 2 dB
VSWR	<2.0
Driftstemperatur	-20 °C till 80 °C, 10 % till 95 % RF
Lagringstemperatur	-25 °C till 85 °C, 10 % till 95 % RF
Fuktighet	95 % RF utan kondensering vid 65 °C
