Temel Avantajlarımız:
1. Düşük İletim Kaybı
2. Mükemmel Bant Dışı Reddedilme
3. Özel Tasarım Yeteneği
4. Hızlı Mühendislik Desteği
5. Güvenilir Üretim Ortaklığı
Ürün Tanıtımı:

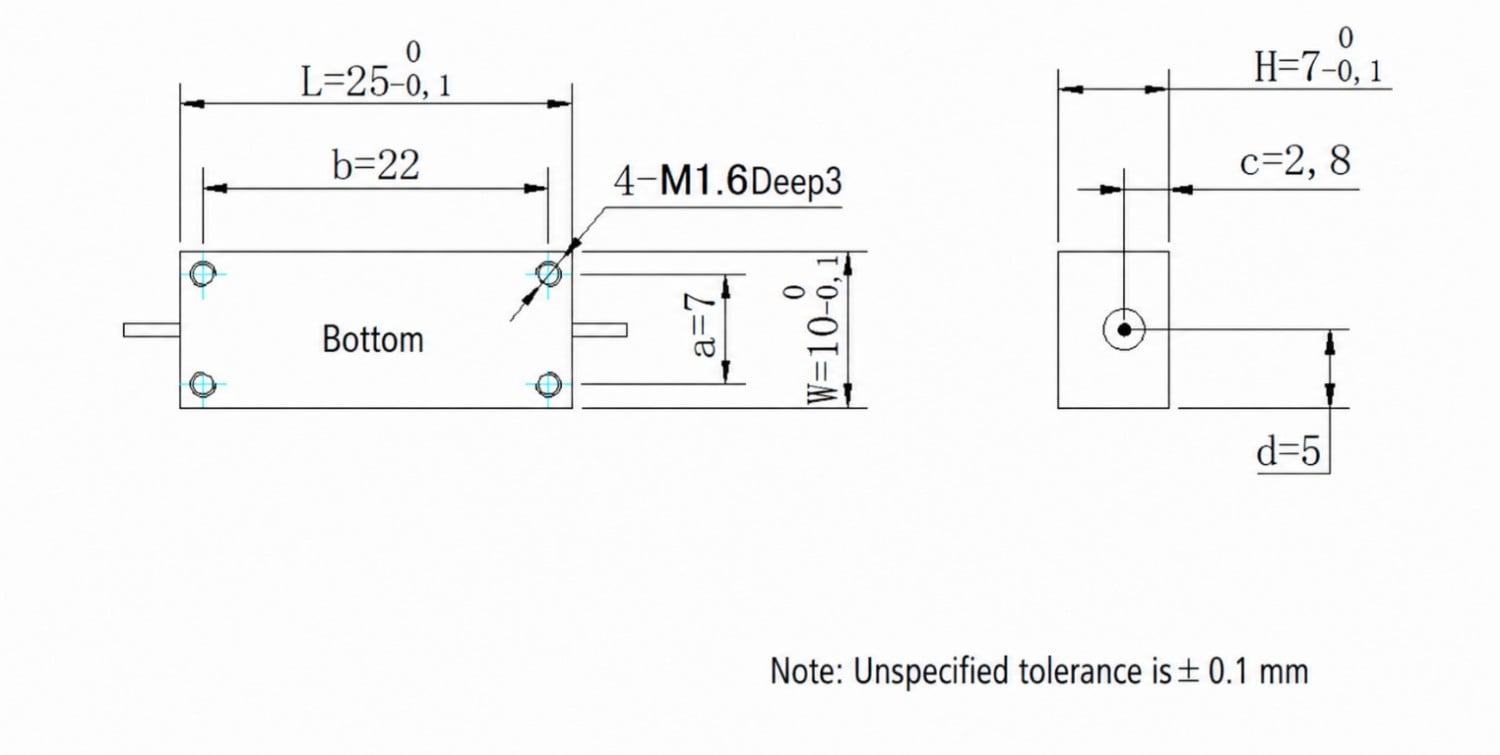

RSL-H1050PA Yüksek Geçiren Filtre, 1050 MHz ile 1520 MHz arası sinyalleri geçiren, ancak daha düşük frekanslardaki girişimi etkili bir şekilde bastıran kompakt bir RF filtresidir. İç bantta düşük geçirgenlik kaybı (≤1,0 dB), 50 Ω giriş/çıkış empedansı, ≤1,6 VSWR ve DC ile 960 MHz arası ≥32 dB bastırma sağlar. 25 × 10 × 7 mm boyutları ve -40 °C ile +70 °C arasında geniş çalışma sıcaklığı aralığı ile bu yüksek geçiren filtre, sınırlı yer alan ve zorlu RF sistem tasarımları için güvenilir performans sunar.
Tipik Uygulamalar
RSL-H1050PA, RF ön uç modülleri, kablosuz iletişim ekipmanları, baz istasyonları, tekrarlayıcılar, telemetri sistemleri, mikrodalga bağlantılar, endüstriyel kablosuz cihazlar ve gürültü bastırma devreleri için uygundur. Düşük frekanslı gürültü bastırma, harmonik süzme, alıcı koruma ve 1050 MHz üzerindeki RF sinyallerinin temiz iletimi gerektiren uygulamalara özellikle uygundur; bu nedenle OEM üreticileri ve B2B sistem entegratörleri için pratik bir çözümdür.

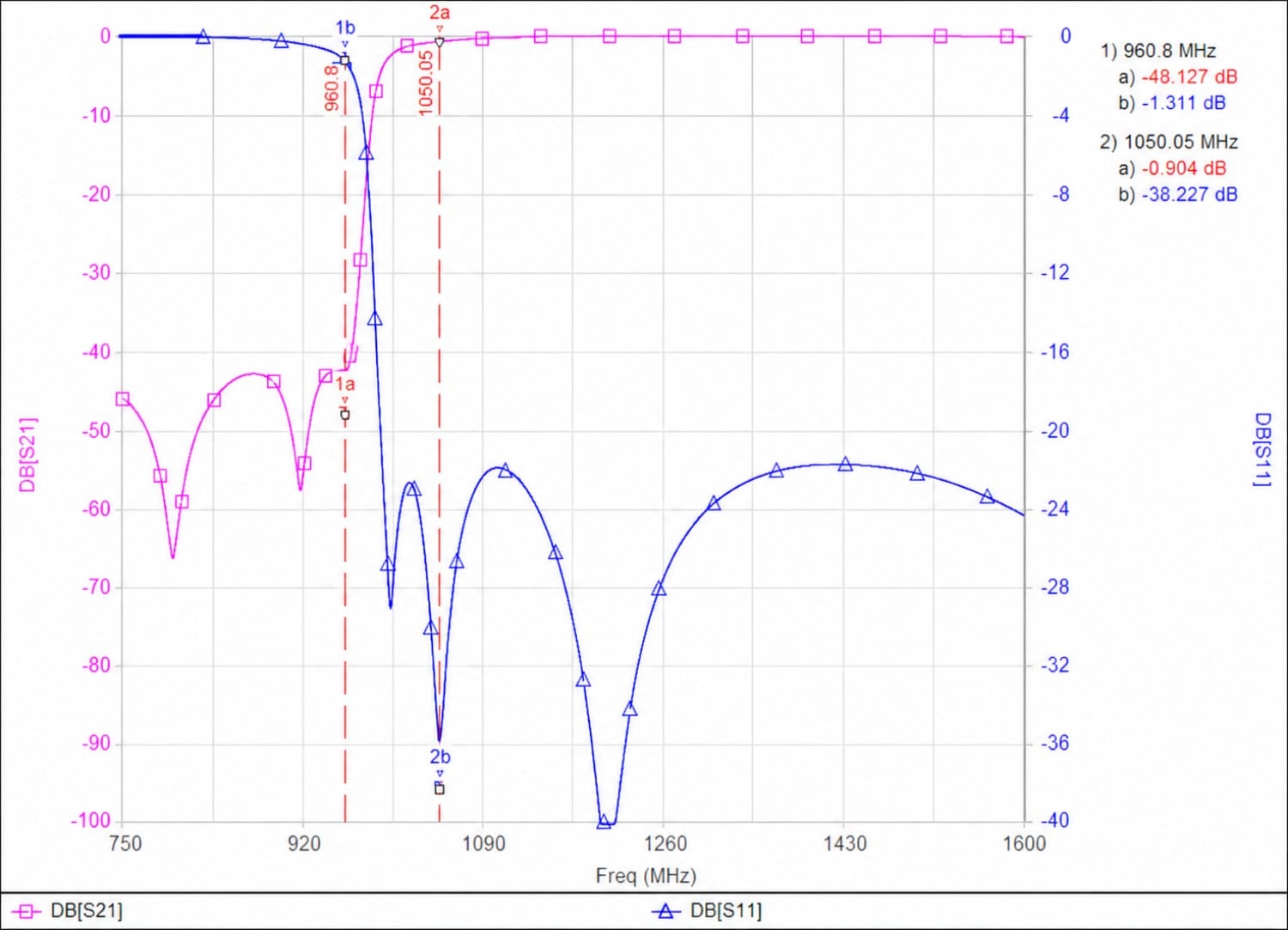

Teknik Parametreler
| Madde | ÖZELLİK |
| Geçirme Bandı Frekansı | 1050~1520 MHz |
| Bant Genişliğinde Yerleştirme Kaybı | ≤1,0 dB |
| VSWR | ≤1.6:1 |
| Zayıflama | ≥32 dB@DC~960 MHz |
| Giriş/Çıkış Empedansı | 50Ω |
| Arayüz Türü | 2 uçlu φ0,5 |
| Çalışma sıcaklığı | -40℃~70℃ |
| - Evet. | 20 mm × 7,9 mm × 3,8 mm |
Mikrodalga dielektrik seramik filtre
Alçak Geçiren Filtre (RSL-L44PA)

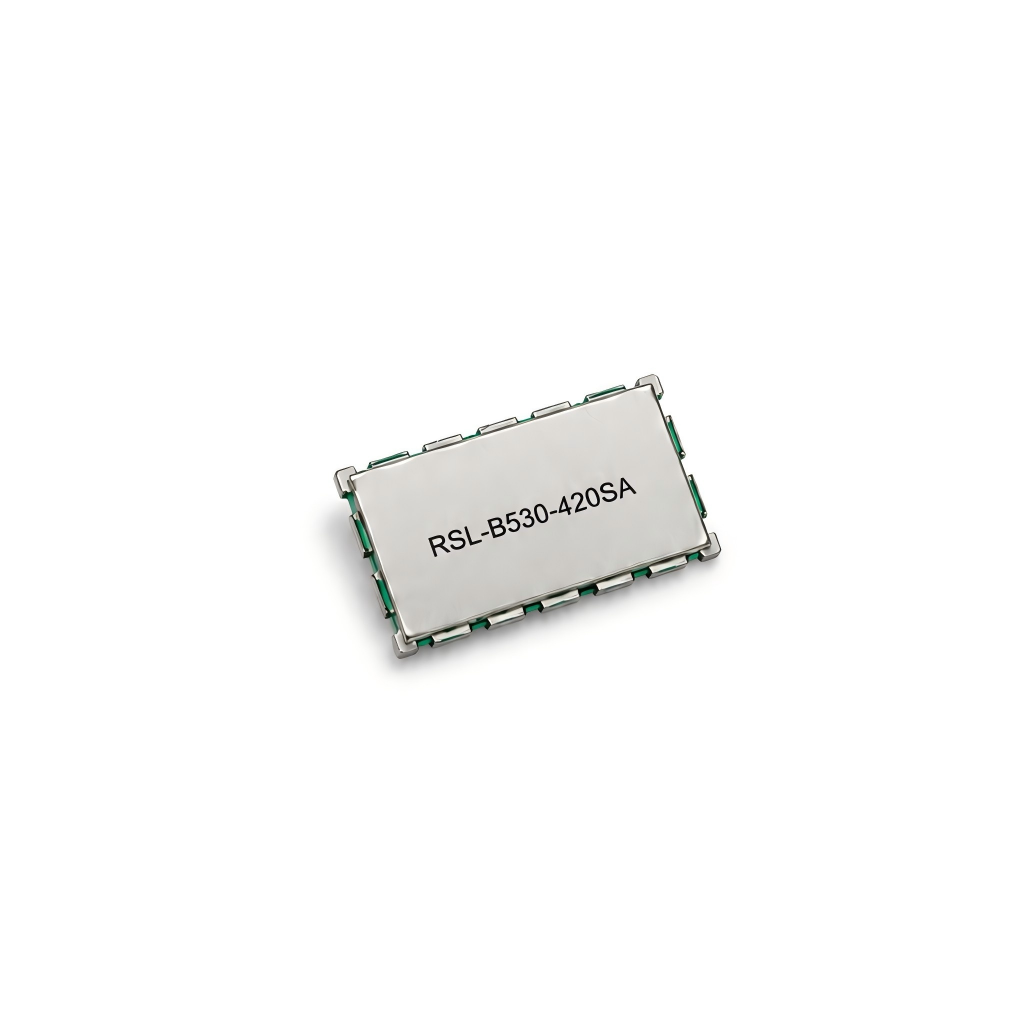

LC Bant Geçiren Filtre (RSL-B530-420SA)
