Nossas Vantagens Principais:
1. Utilização de cerâmicas laminadas de dupla camada, com pequeno volume
2. Baixo ruído, alta sensibilidade
3. Posicionamento de dupla frequência, alta precisão de posicionamento
4. Ampla compatibilidade, adequado para mais sistemas
5. Pode ser personalizado para os clientes
Descrição do produto
A antena GNSS ativa RAT-102N é uma antena compacta de alto desempenho, multibanda, projetada para recepção confiável de sinais de satélite nas bandas GPS L1/L5, BeiDou B1/B2a e Galileo E1/E5a. Apresenta polarização circular à direita (RHCP), impedância de 50 Ω, perda de retorno inferior a -10 dB e um amplificador de baixo ruído (LNA) integrado com figura de ruído típica de 1,0 dB. O LNA fornece ganho de 29 ± 2 dB para L1/B1 e ganho de 27 ± 2 dB para L5/B2a, possibilitando a aquisição estável de sinais e posicionamento preciso em ambientes com sinal fraco ou sujeitos a interferências. Operando com uma tensão CC típica de 3,3 V e consumo de corrente inferior a 20 mA, a RAT-102N também oferece uma ampla faixa de temperatura operacional de -20 °C a +80 °C, garantindo desempenho confiável em sistemas industriais e externos.
O RAT-102N é muito adequado para aplicações profissionais de posicionamento, navegação e rastreamento GNSS, incluindo rastreamento de veículos, gerenciamento de frotas, agricultura de precisão, veículos aéreos não tripulados, robôs autônomos, equipamentos de topografia e mapeamento, telemática, sistemas inteligentes de transporte, rastreamento de ativos e dispositivos industriais IoT. Sua capacidade multibanda e multi-constelação melhora a disponibilidade e a confiabilidade do posicionamento, enquanto sua estrutura compacta, baixo consumo de energia e desempenho ambiental robusto o tornam uma excelente solução de antena GNSS embutida para fabricantes OEM e integradores de sistemas.
Parâmetros Técnicos
| Antena | ||
| Faixa de frequência | B1I, B1c, L1c | B1a, L5 |
| Faixa de frequência | 1575,42 ± 16,368 MHz | 1176,45 ± 10,23 MHz |
| Perda de Retorno@Fo | < -10 dB | < -10 dB |
| Largura de Banda@RL=-10dB | > 5 MHz | > 5 MHz |
| Ganho Máximo@Zênite | 3,0dBiC | 2.5dBic |
| Impedância | 50Ω | |
| Polarização | RHCP | |
| LNA | ||
| Faixa de frequência | L1, B1, E1; L5, B2a, E5a, B2b, L2 | |
| Tensão DC | 3,3V (típico) | |
| Corrente CC | < 20 mA | |
| Fator de Ruído | Típico: 1,0dB | |
| Ganho de LNA | L1/B1: 29 dB ± 2 dB | L5/B2a: 27 dB ± 2 dB |
| VSWR | <2.0 | |
| Temperatura de Operação | -20 °C a 80 °C, 10 % a 95 % UR | |
| Temperatura de Armazenamento | -25 ℃ a 85 ℃, 10 % a 95 % UR | |
| Umidade | 95 % UR sem condensação a 65 ℃ | |

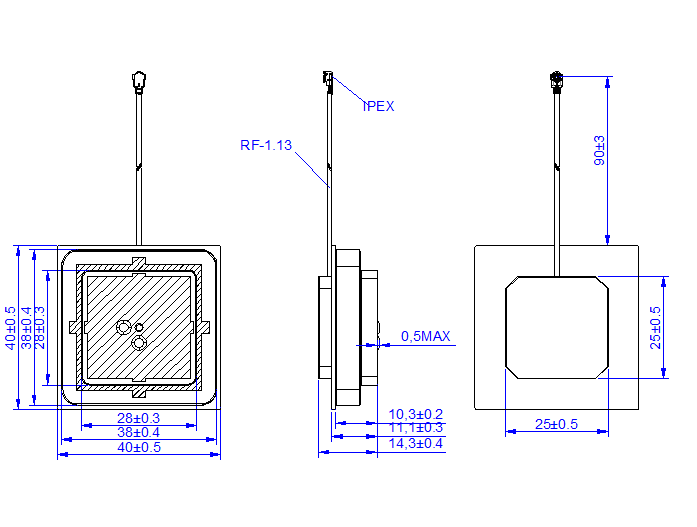

Dimensões estruturais (±0,3mm)

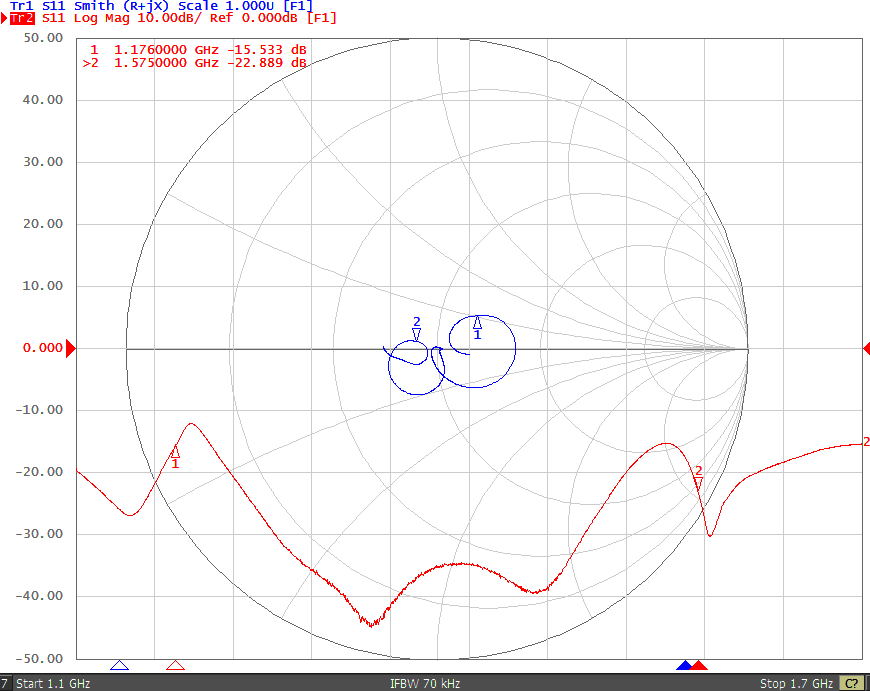

Perda de retorno e impedância

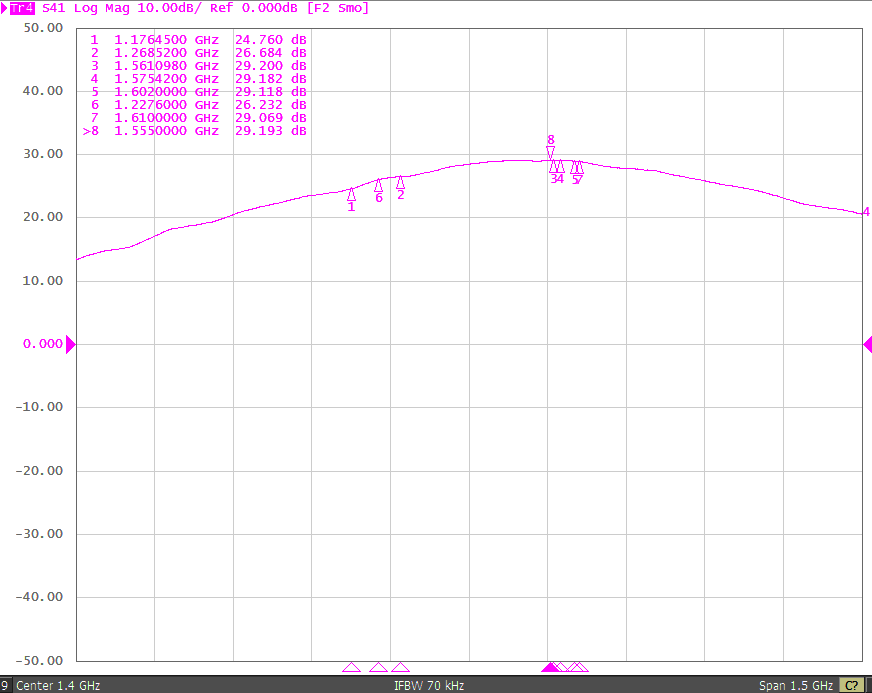

Características do LNA
