Hoogdoorlaatfilter (RSL-H2400CA)

Productintroductie:

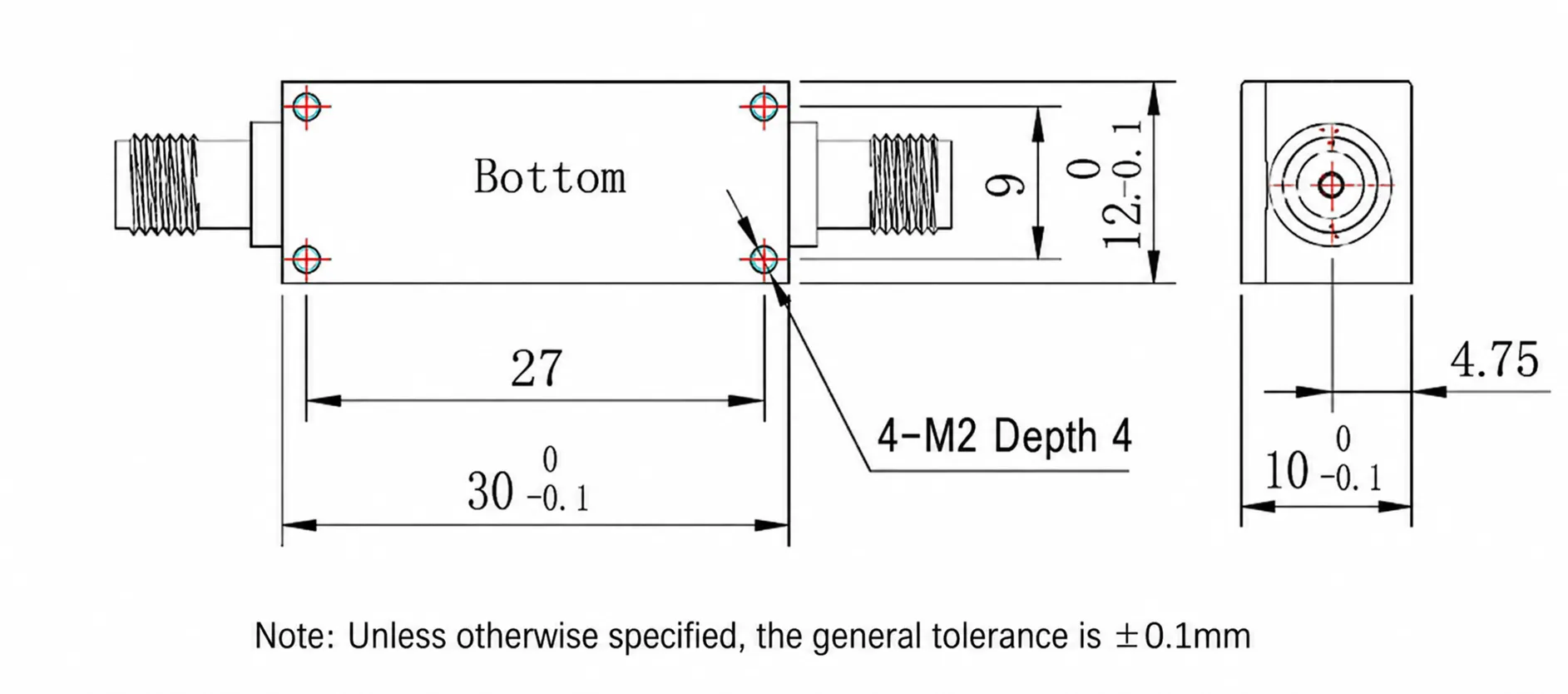

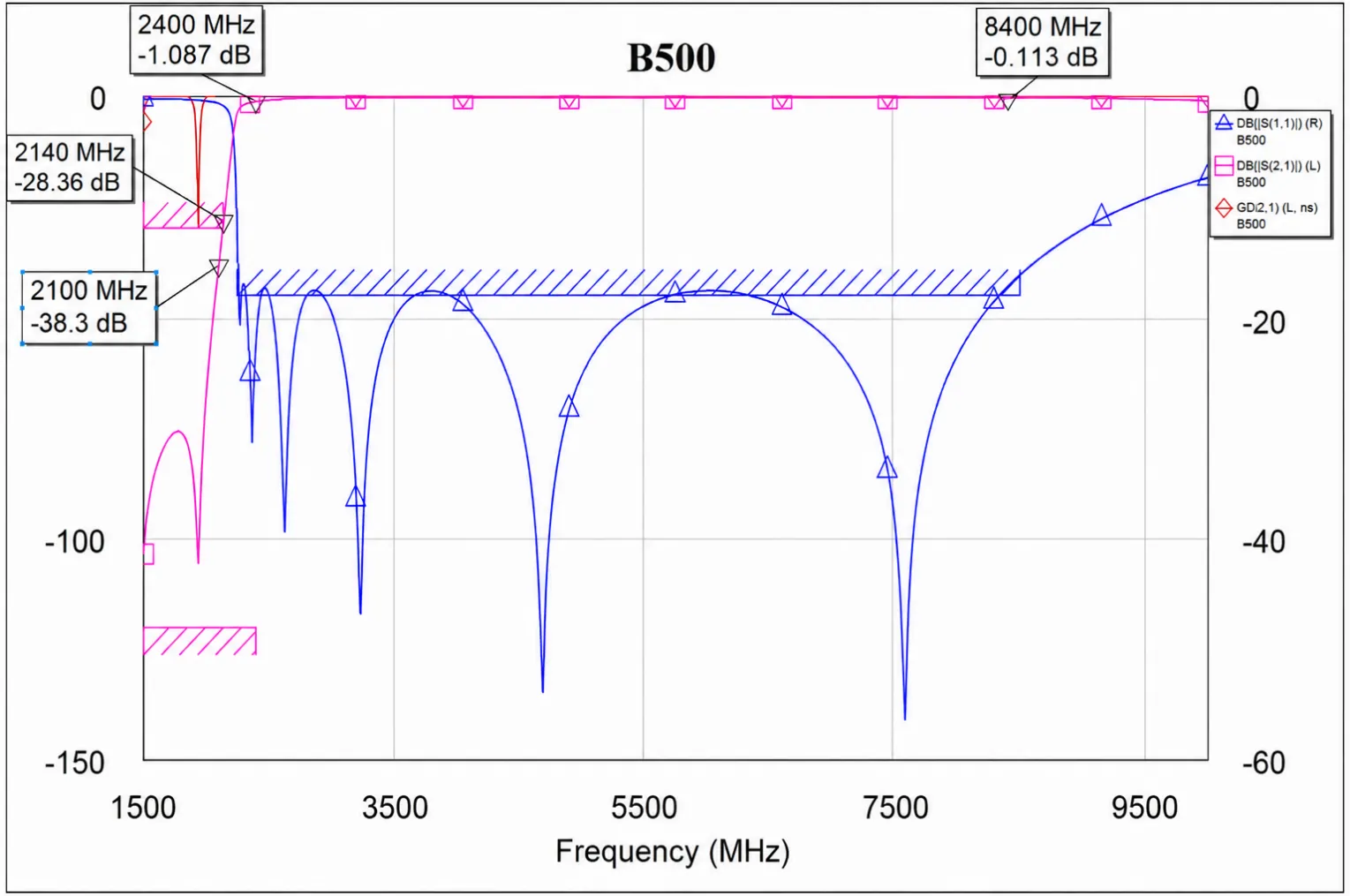

Het RSL-H2400CA RF-hoogdoorlaatfilter van 2,4–8,4 GHz is ontworpen voor breedband-RF- en microgolfsystemen die betrouwbare onderdrukking van lage frequenties vereisen met een lage signaalverliezen over een breed werkingsbereik. Het biedt een doorlaatband van 2400–8400 MHz, een inzetverlies van ≤1,2 dB, een doorlaatband-rippel van minder dan 1,0 dB en een VSWR <1,5. Het filter levert sterke onderdrukking buiten de band van ≥35 dB vanaf gelijkstroom tot 2100 MHz en ≥25 dB bij 2140 MHz, wat helpt ongewenste interferentie op lage frequenties te verminderen terwijl een stabiele signaaltransmissie wordt gehandhaafd. Een standaardimpedantie van 50 ohm, dubbele SMA-vrouwelijke (SMA-K) aansluitingen, een compacte behuizing van 30 × 12 × 10 mm en een bedrijfstemperatuurbereik van –40 °C tot +70 °C maken het geschikt voor integratie in ruimtegevoelige RF-apparatuur en veeleisende systeemomgevingen.

Door zijn breedbandfrequentiebereik van 2,4–8,4 GHz, compacte afmetingen en hoge stopbandverzwakking is de RSL-H2400CA geschikt voor diverse toepassingen op het gebied van RF-filtering en microgolf-signaalconditionering, waaronder draadloze communicatiesystemen, RF-test- en meetapparatuur, breedbandtransceiver-voorkanten, laboratorium-RF-systemen, communicatieinfrastructuur en andere toepassingen waarbij signalen onder de 2,4 GHz moeten worden onderdrukt. Het brede doorgangsbereik en de SMA-aansluiting maken het ook een praktische keuze voor RF-systeemintegratie, onderdrukking van interferentie, optimalisatie van de signaalketen en aangepaste microgolfopstellingen, waarbij lage inzetverliezen en breedbandwerking belangrijke ontwerpvereisten zijn.

Technische Parameters
