Onze kernvoordelen:
1. Compact en licht ontwerp
2. Hoog-Q-prestaties
3. Sterke onderdrukking buiten de band
4. Stabiele, reproduceerbare prestaties
5. Snelle technische ondersteuning
6. Flexibel aangepast ontwerp
Productintroductie:

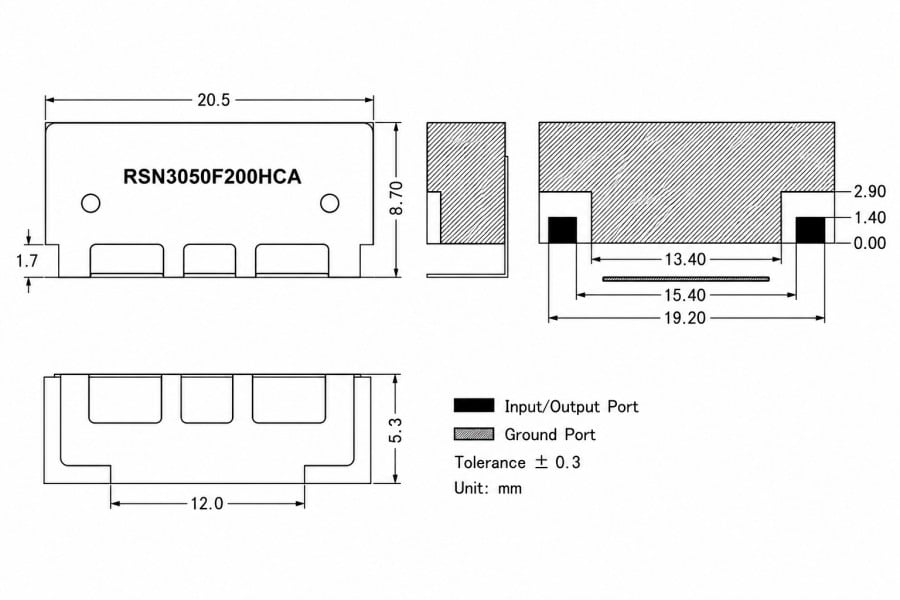

De RSN3050F200HCA is een hoogwaardig 3050 MHz holte-banddoorlaatfilter dat is ontworpen voor geavanceerde RF- en draadloze communicatiesystemen die werken in het frequentiebereik van 2,95–3,15 GHz. Met een lage inzetverliez (≤2,5 dB), uitstekende binnenband-rippelprestaties (≤1,0 dB) en een stabiele VSWR van ≤1,5:1 waarborgt het filter superieure signaalintegriteit en transmissie-efficiëntie in veeleisende toepassingen. De uitstekende onderdrukking buiten de band, met een attentie van tot wel 60 dB op kritieke interferentiefrequenties, onderdrukt effectief ongewenste signalen en minimaliseert interferentie van aangrenzende kanalen, waardoor het ideaal is voor RF-voorkantontwerpen met hoge betrouwbaarheid. De compacte holtestructuur, 50 Ω impedantieaanpassing en het brede werktemperatuurbereik van -40 °C tot +70 °C ondersteunen bovendien de inzet in zware industriële en buitentoepassingen.
Typische toepassingen
Ontworpen voor moderne draadloze infrastructuur, wordt het banddoorlaatfilter RSN3050F200HCA veelgebruikt in 5G-communicatieapparatuur, private LTE-netwerken, draadloze basisstations, microgolfcommunicatiesystemen, radarapplicaties, RF-testapparatuur en industriële draadloze apparaten die werken rond het 3 GHz-spectrum. De combinatie van hoge selectiviteit en sterke onderdrukking van interferentie maakt dit filter bijzonder geschikt voor fabrikanten van telecommunicatieapparatuur, systeemintegrators en OEM-ontwikkelaars van RF-modules die de gevoeligheid van de ontvanger en de algehele systeemprestatie willen verbeteren. Dit filter is een uitstekende keuze voor B2B-klanten die betrouwbare RF-filteroplossingen nodig hebben voor draadloze connectiviteit van de volgende generatie en missie-kritische communicatiesystemen.

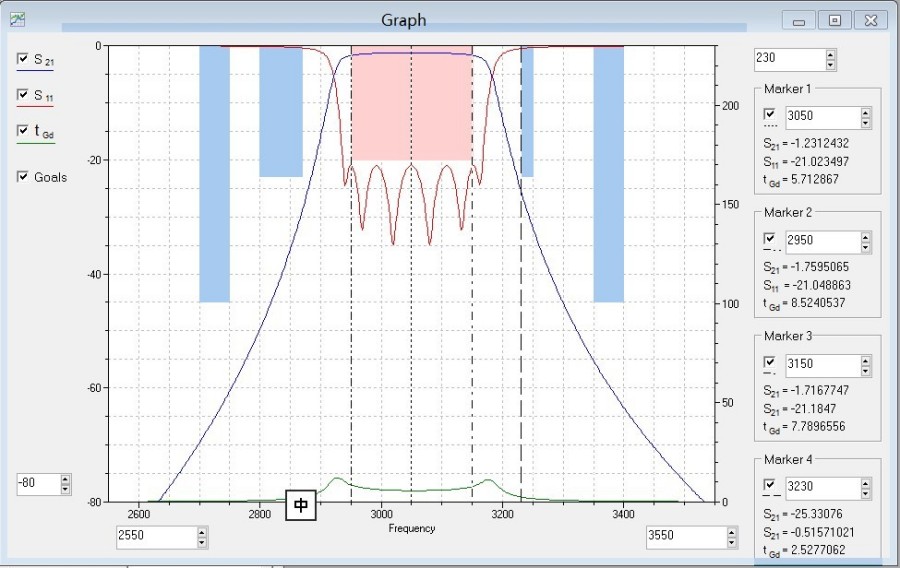

Technische Parameters
| Onderdeel | SPEC |
| Centrumfrequentie [fo] | 3050 MHz |
| Bandbreedte [BW] | Fo ± 100 MHz [2950–3150 MHz] |
| Invoegingsverlies in de bandsbreedte | ≤2,5 dB |
| Rimpeling in de bandbreedte | ≤1,0 dB |
| VSWR in de bandbreedte (S11, S22) | ≤1.5:1 |
| Attenuatie | ≥ 60 dB bij 2450 MHz |
| ≥ 45 dB bij 2750 MHz | |
| ≥ 23 dB bij 2870 MHz | |
| ≥ 60 dB bij 3650 MHz | |
| ≥ 45 dB bij 3350 MHz | |
| ≥ 23 dB bij 3230 MHz | |
| ≥ 50 dB bij 4000–5000 MHz | |
| ≥40 dB bij 5000–5500 MHz | |
| In-/Uitgangsimpedantie | 50Ω |
| Bedrijfstemperatuur | -40℃~70℃ |
