Wat is de rol van microgolfkeramische filters in T/R-modules?

Zend-/ontvangmodules, algemeen bekend als T/R-modules, behoren tot de belangrijkste bouwstenen in moderne radar-, gefaseerde-arraycommunicatie-, elektronische tegenmaatregel-, satellietcommunicatie- en andere geavanceerde radiofrequentiesystemen. Elke module moet een hoogvermogens RF-signaal uitzenden, een veel zwakker weerkaatst of binnenkomend signaal ontvangen en betrouwbare isolatie tussen de twee werkwegen handhaven.

Binnen deze compacte en veeleisende RF-omgeving vervult het microgolfkeramische filter een rol die gemakkelijk wordt onderschat. Het is niet eenvoudigweg een component die ongewenste frequenties verwijdert. Een goed ontworpen keramisch filter helpt gevoelige ontvangstcircuits te beschermen, verbetert de zuiverheid van het uitgezonden signaal, vermindert interferentie, ondersteunt kanaalselectiviteit en draagt bij aan de algehele afmeting, stabiliteit en betrouwbaarheid van de T/R-module.

Inzicht in het signaalpad binnen een T/R-module

Een typische T/R-module omvat een zendketen, een ontvangstketen, schakel- of duplexcircuitry, besturingselektronica en een antenne-interface.

In zendmodus doorloopt het RF-signaal versterkingsstages voordat het naar de antenne wordt geleid. De module moet ervoor zorgen dat de uitgezonden energie binnen het bedoelde werkingsbereik blijft en dat harmonischen, storende signalen en buitenbandruis voldoende worden onderdrukt.

In ontvangstmodus is de situatie nog gevoeliger. Het nuttige signaal dat bij de antenne aankomt, kan uiterst zwak zijn. Voordat het de lage-ruisversterker en de daaropvolgende ontvangsterminalen bereikt, moeten ongewenste signalen zo vroeg mogelijk worden afgewezen. Anders kan sterke energie buiten het bandgebied de ontvanger overbelasten, de gevoeligheid verminderen en intermodulatie genereren producten , of het gewenste signaal maskeren.

Microgolfceramische filters kunnen op verschillende punten in deze paden worden geplaatst, afhankelijk van de systeemarchitectuur. Ze kunnen worden geïnstalleerd vóór of na een versterker, geïntegreerd in de buurt van de antenneaansluiting of gecombineerd met andere filter- en duplexfuncties. De exacte plaatsbepaling wordt bepaald door de frequentie, het vermogenniveau, de vereisten voor inzetverlies, de onderdrukkingsdoelen, thermische omstandigheden en de beschikbare ruimte.

1. Het gewenste werkingsfrequentieband kiezen

De eerste en meest directe functie van een microgolfceramisch filter is frequentie-selectie. Het laat signalen binnen een gespecificeerde doorlaatband door het module heen gaan, terwijl frequenties buiten die band worden verzwakt.

In radarsystemen en communicatiesystemen is de elektromagnetische omgeving zelden ‘schoon’. Naburige zenders, aangrenzende kanalen, lokale oscillatoren, schakelende elektronica en andere RF-subsystemen kunnen allemaal ongewenste energie genereren. Zonder voldoende filtering kan deze energie de signaalroute binnendringen en de systeemprestaties negatief beïnvloeden.

Een keramisch banddoorlaatfilter stelt een gecontroleerd spectraal venster in voor de T/R-module. De middenfrequentie, bandbreedte, rimpeling in het doorlaatgebied, invoegverlies, terugkaatsingsverlies en onderdrukking buiten het bandgebied kunnen worden ontworpen op basis van de toepassing.

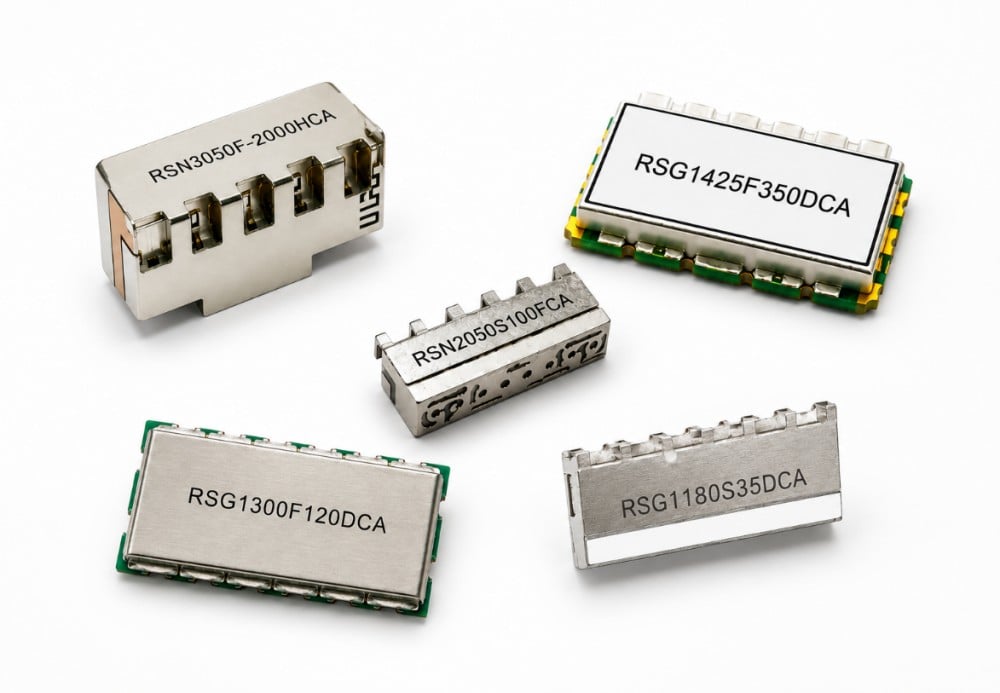

RSWave-microgolfkeramische dielektrische filters maken gebruik van keramische materialen met een hoge dielectrische constante, lage verliezen en temperatuurstabiliteit als resonantiemedium. Het gepubliceerde productassortiment van het bedrijf omvat standaard- en aanpasbare filters van ongeveer 400 MHz tot 7 GHz, waarmee zowel smalle als brede bandvereisten worden gedekt voor draadloze communicatie, navigatie, radar, satellietcommunicatie en andere RF-voorkanttoepassingen.

2. Bescherming van de gevoelige ontvangstketen

Het ontvangstkanaal is vaak het meest kwetsbare gedeelte van een T/R-module. Een laagruisversterker is ontworpen om zwakke signalen te detecteren, maar kan ook worden beïnvloed door sterke ongewenste signalen buiten het werkgebied.

Een keramisch filter dat vlak bij de ontvangeringang is geplaatst, zorgt voor voorselectie voordat ongewenste energie de ruisarme versterker bereikt. Dit helpt het risico op ontvangerontgevoeligheid, compressie en interferentie te verminderen.

Bijvoorbeeld kan een radaraontvanger een zwakke echo moeten detecteren kort nadat de zender een hoogvermogenspuls heeft uitgezonden. Hoewel de T/R-schakelaar isolatie biedt, kan resterende lekkage, naburige zenders en breedbandruis nog steeds de ontvangstweg bereiken. Een filter met geschikte onderdrukkingskenmerken voegt een extra laag frequentie-selectieve bescherming toe.

Dit is bijzonder waardevol in druk bevolkte elektromagnetische omgevingen, zoals multifunctionele radarplatforms, onbemande systemen, communicatiebasisstations, elektronische tegenmaatregelenapparatuur en satellietterminals.

Echter kan de bescherming van de ontvanger niet los worden gezien van de invoegverliezen. Elke fractie decibel verlies vóór de lage-ruisversterker kan invloed hebben op de ruisfiguur van de ontvanger. De keuze van het filter vereist daarom een praktisch evenwicht tussen een laag doorlaatbandverlies en sterke onderdrukking buiten de band.

3. Verbetering van de zuiverheid van het uitgezonden signaal

Een vermoegeversterker produceert niet alleen de gewenste draaggolf. Afhankelijk van zijn werkpunt, modulatie, lineariteit en omringende schakeling kan hij ook harmonischen, breedbandruis en spurious emissies genereren.

Een microgolfkeramisch filter in het zendpad onderdrukt ongewenste frequentiecomponenten voordat het signaal de antenne bereikt. Dit helpt de T/R-module aan de spectrale eisen te voldoen en vermindert de kans op interferentie met aangrenzende kanalen of andere ingebouwde RF-systemen.

Een verbeterde zuiverheid van het uitgezonden signaal is bijzonder belangrijk bij actieve elektronisch gestuurde antenne-arrays. Honderden of zelfs duizenden T/R-modules kunnen samenwerken. Kleine onvolkomenheden op module-niveau kunnen zich opstapelen en de spectraalprestaties van de gehele array beïnvloeden.

Het filter moet echter worden geselecteerd met voldoende vermogensverwerkingscapaciteit. Een hoog gemiddeld vermogen, piekvermogen, thermische cycli, impedantieonafstemming en installatieomstandigheden kunnen allemaal de langetermijnprestaties beïnvloeden. Het definitieve ontwerp dient daarom te worden geverifieerd onder de werkelijke vermogens- en temperatuurvoorwaarden van de module, in plaats van alleen te worden beoordeeld bij lage signaalniveaus.

4. Verhoging van de isolatie tussen de zend- en ontvangfuncties

T/R-modules vereisen een effectieve scheiding tussen het zenden met hoog vermogen en het ontvangen met hoge gevoeligheid. Deze scheiding wordt meestal bereikt via schakelaars, circulatoren, duplexers of andere routeringscomponenten, maar frequentie-selectieve componenten kunnen extra isolatie bieden.

Wanneer de zend- en ontvangstkanalen op verschillende frequenties werken, kan een microgolf-dielectrische keramische duplexer twee filterpaden integreren in één compact onderdeel. Een tak laat het zendfrequentieband door, terwijl de andere tak het ontvangstfrequentieband doorlaat. Beide takken kunnen een gemeenschappelijke antennepoort delen, terwijl de isolatie tussen de kanalen behouden blijft.

De microgolf-dielectrische keramische duplexers van RSWave zijn gebaseerd op keramische resonatoren met een hoge Q-factor en lage verliezen, en dekken ongeveer 400 MHz tot 6 GHz. Hun compacte constructie, temperatuurstabiliteit en geschiktheid voor oppervlaktegemonteerde (SMT) toepassingen maken ze geschikt voor geïntegreerde RF-front-endontwerpen waarbij PCB-oppervlakte en gewicht beperkt zijn.

Voor systemen die dezelfde frequentie gebruiken in afwisselende tijdsloten is een aparte filter- en RF-schakelaarconfiguratie mogelijk geschikter. Voor frequentieverdelingssystemen kan een geïntegreerde duplexer het aantal discrete componenten verminderen en de antenneinterface vereenvoudigen.

5. Ondersteuning van de miniaturisatie van de RF-front-end

Moderne gefaseerde-antenne- en draagbare RF-platforms stellen strenge eisen aan de afmetingen van modules. De elementafstand in een antenne-array hangt samen met de golflengte, waardoor de elektronica achter elk stralend element vaak in een nauw omschreven fysieke ruimte moet passen.

Microgolf-dielectrische keramieken hebben een hoge relatieve permittiviteit. Dit maakt het mogelijk resonante structuren kleiner te maken dan veel equivalente luchtgevulde of conventionele metalen resonatoren die op dezelfde frequentie werken. Keramische filters kunnen daarom een nuttige selectiviteit bieden in een compacte en lichtgewicht vorm.

Miniaturisatie is niet alleen een mechanisch voordeel. Kortere verbindingen kunnen parasitaire effecten verminderen, de RF-routering vereenvoudigen en een hoger integratieniveau ondersteunen. Kleinere componenten kunnen ontwerpers ook helpen het filter dichter bij het apparaat te plaatsen dat het moet beschermen.

Het kleinste filter is echter niet automatisch het beste filter. Ontwerpers moeten ook rekening houden met de onbelaste Q-factor, geleiderverliezen, koppelingstructuur, warmteafvoer, fabricagetoleranties, PCB-layout, afscherming en onderdrukkingsprestaties. Een praktisch filter is een filter dat aan de volledige elektrische en milieu-eisen voldoet binnen het beschikbare volume.

6. Behoud van frequentiestabiliteit over de temperatuur

T/R-modules kunnen worden gebruikt in buitenbasisstations, luchtvaartsystemen, voertuigen, schepen, satellieten, industriële apparatuur of andere omgevingen waarin de temperatuur aanzienlijk kan variëren.

Als de resonantiefrequentie van een filter te sterk verschuift bij temperatuurwisselingen, kan het doorlaatgebied uit het vereiste kanaal terechtkomen. Dit kan de invoegverliezen verhogen, het signaal vervormen of de onderdrukking op kritieke frequenties verminderen.

Temperatuurstabiele microgolfkeramische materialen helpen deze drift te beperken. De materiaalsamenstelling, de resonatorgeometrie, de metallisatie, het koppelingsontwerp, de bevestigingsmethode en de omringende printplaatstructuur beïnvloeden allemaal de uiteindelijke temperatuurrespons.

Voor veeleisende toepassingen moeten ingenieurs meer beoordelen dan alleen een netwerkanalyzergrafiek bij kamertemperatuur. Metingen moeten het verwachte bedrijfstemperatuurbereik bestrijken en, indien van toepassing, trillingen, vochtigheid, stroomcyclusbelasting en langdurige veroudering omvatten.

7. Verbetering van de betrouwbaarheid op systeemniveau

De waarde van een microgolfkeramisch filter moet worden beoordeeld op module- en systeemniveau, niet alleen als een afzonderlijk S-parametercomponent.

Een geschikt filter kan bijdragen aan:

• Betere ontvangergevoeligheid in aanwezigheid van interferentie
• Lager risico op overbelasting van de lage-ruisversterker
• Verminderde harmonische en spurious emissies
• Verbeterde isolatie tussen zenden en ontvangen
• Meer consistente prestaties over het temperatuurbereik
• Kleiner en lichter RF-vooreindmodules
• Eenvoudigere integratie van filter- en duplexfuncties

Deze voordelen kunnen het detectiebereik, de communicatiekwaliteit, de elektromagnetische compatibiliteit en de operationele betrouwbaarheid verbeteren. Het werkelijke effect hangt af van het volledige RF-budget, inclusief versterkerwinst, ruisfiguur, schakelaarisolatie, antenne-aanpassing, transmissielijnverlies en afscherming.

Belangrijke parameters bij de selectie van een keramisch filter voor een T/R-module

Engineers moeten beginnen met een duidelijke elektrische en mechanische specificatie. Belangrijke parameters zijn:

• Middenfrequentie en bandbreedte: Het filter moet het volledige operationele signaal doorlaten, inclusief modulatiebandbreedte, frequentietolerantie en verwachte temperatuurafwijking.
• Invoegverlies: Lage verliezen zijn bijzonder belangrijk vóór de laagruisversterker en na de eindversterker.
• Uit-band onderdrukking: De onderdrukking moet worden gedefinieerd bij specifieke storende frequenties in plaats van alleen als algemene maximale waarde.
• Terugstootverlies of VSWR: Goede impedantieaanpassing helpt reflecties te verminderen en ondersteunt voorspelbare versterker- en antenneprestaties.
• Vermogen: Filters in het zendpad moeten de vereiste continu-golf- of gepulste vermogens, inclusief mismatch-omstandigheden, kunnen verdragen.
• Temperatuurstabiliteit: Frequentieverplaatsing en verliesvariatie moeten binnen de gespecificeerde omgeving aanvaardbaar blijven.
• Afmeting en bevestigingsmethode: Het behuizingstype moet passen bij de beschikbare printplaatoppervlakte, het assemblageproces, de aardingsstructuur en het thermische ontwerp.
• Aanpasbaarheid: Veel T/R-modules gebruiken niet-standaardfrequenties, bandbreedtes, attentiepunten of behuizingsafmetingen. Een aangepast filter kan een betere systeemniveau afweging opleveren dan een algemeen verkrijgbaar cataloguscomponent.

Werken met een ervaren leverancier van microgolfkeramische componenten

Een T/R-modulefilter zou idealiter worden ontwikkeld via communicatie tussen de moduleontwerper en de componentfabrikant. Nuttige ontwerpgegevens omvatten het vereiste doorlaatbereik, de af te weren frequenties, de bron- en belastingsimpedantie, het vermogensniveau, het temperatuurbereik, de mechanische afmetingen, het interfaceformaat en de verwachte jaarlijkse productiehoeveelheid.

Jiaxing Ruishang Electronic Technology Co., Ltd. richt zich sinds 2015 op onderzoek, ontwikkeling, productie en verkoop van microgolfkeramische componenten. Het productassortiment omvat microgolf-dielectrische keramische filters, keramische duplexers, LC-filters, holtefilters en keramische antennes. Het bedrijf biedt ook simulatie
