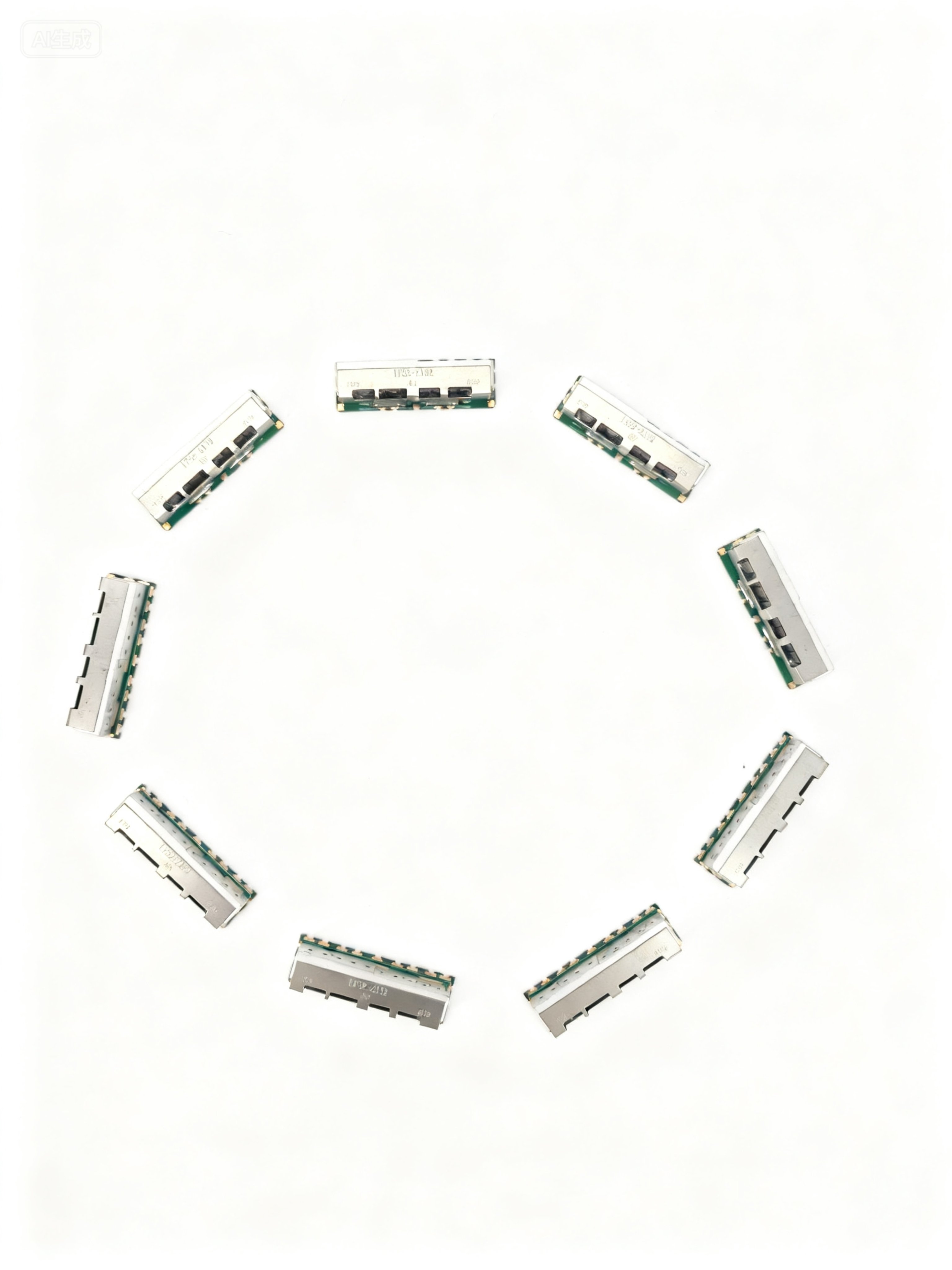

Het moderne telecommunicatielandschap vereist nauwkeurige signaalbeheeroplossingen die complexe frequentievereisten kunnen verwerken met uitzonderlijke prestaties. Een microgolf dielectrische keramische duplexer is een van de meest geavanceerde filtertechnologieën die momenteel beschikbaar zijn, en biedt superieure isolatie, lage invoegverliezen en een compact ontwerp dat voldoet aan de strenge eisen van hedendaagse draadloze communicatiesystemen. Deze geavanceerde componenten maken gelijktijdige verzend- en ontvangstbewerkingen mogelijk, terwijl de signaalintegriteit over meerdere frequentiebanden wordt behouden.
Moderne draadloze infrastructuur is sterk afhankelijk van efficiënte frequentiescheidingstechnieken om het spectrumgebruik te maximaliseren en interferentie tot een minimum te beperken. De microgolf dielectrische keramische duplexer vormt een cruciaal onderdeel in basisstations, repeaters en gedistribueerde antennesystemen, waar meerdere signalen naast elkaar moeten bestaan zonder de systeemprestaties te verlagen. Het begrijpen van de technische specificaties en operationele kenmerken van deze apparaten is essentieel voor ingenieurs en inkoopdeskundigen die actief zijn in de telecommunicatie-, ruimtevaart- en defensietoepassingen.
De industrietrends naar hogere frequentiebanden, grotere eisen op het gebied van datadoorgang en miniaturisering hebben het belang van geavanceerde filteroplossingen verhoogd. De keramische dielectrische technologie biedt unieke voordelen op het gebied van temperatuurstabiliteit, vermogensverwerking en productieconsistentie, waardoor deze bijzonder geschikt is voor toepassingen waarvan de werking cruciaal is. Organisaties die investeren in communicatieinfrastructuur van de volgende generatie, moeten de prestatieparameters en integratievereisten van deze geavanceerde filtercomponenten zorgvuldig beoordelen.
Technische specificaties en prestatiekenmerken
Frequentierespons en bandbreedtebeheer
De frequentieresponskenmerken van een microgolf-dielectrische keramische duplexer bepalen de effectiviteit ervan bij het scheiden van zendsignalen en ontvangsignalen, terwijl optimale systeemprestaties worden behouden. Moderne keramische duplexers werken doorgaans in frequentiebereiken van 800 MHz tot 6 GHz, met aanpasbare bandbreedteconfiguraties die kunnen worden afgestemd op specifieke toepassingsvereisten. De nauwkeurige frequentieregeling die wordt bereikt via keramische resonatortechnologie zorgt voor scherpe filterafvalkenmerken die de isolatie tussen aangrenzende kanalen maximaliseren.
De inzetverliesprestatie vormt een andere kritieke specificatie die direct van invloed is op de algehele systemefficiëntie. Hoogwaardige microgolf-dielectrische keramische duplexereenheden vertonen doorgaans een inzetverlies van minder dan 2 dB binnen hun werkbandbreedte, waarbij sommige geavanceerde ontwerpen verliezen bereiken van slechts 0,8 dB. Deze uitzonderlijke prestatie vertaalt zich in verbeterde signaalsterkte, verhoogde gevoeligheid van de ontvanger en verminderd stroomverbruik in zendercircuits.
De temperatuurstabiliteitskenmerken garanderen consistente prestaties onder wisselende omgevingsomstandigheden. Keramische dielectrische materialen vertonen superieure temperatuurcoëfficiënt-eigenschappen ten opzichte van traditionele metalen holtefilters en behouden frequentiestabiliteit binnen ±10 ppm over temperatuurbereiken van -40 °C tot +85 °C. Deze stabiliteit blijkt cruciaal voor buitensituaties en mobiele toepassingen, waarbij de omgevingsomstandigheden aanzienlijk variëren.
Scheiding en vermogensverwerkingscapaciteit
De isolatieprestatie tussen de zend- en ontvangstpoorten bepaalt de effectiviteit van een microgolf-dielectrische keramische duplexer bij het voorkomen van signaalbinnenkant en het behouden van kanaalintegriteit. Moderne keramische duplexers bereiken isolatieniveaus van meer dan 60 dB tussen de TX- en RX-pad, waarbij sommige gespecialiseerde ontwerpen 80 dB of hoger bereiken. Deze uitzonderlijke isolatie maakt gelijktijdige werking van hoogvermogenszenders en gevoelige ontvangers mogelijk zonder prestatievermindering.
Het vermogensvermogen varieert afhankelijk van specifieke ontwerpvereisten en toepassingsbeperkingen. Standaardconfiguraties van microgolf-dielectrische keramische duplexers kunnen continu vermogen van 10 watt tot 200 watt verwerken, met piekvermogens die voor korte pulsen enkele kilowatt kunnen bereiken. De inherente thermische eigenschappen en lage-verlieskenmerken van het keramische materiaal dragen bij aan efficiënte warmteafvoer en betrouwbare werking onder hoogvermogensomstandigheden.
Specificaties voor terugwerping geven aan hoe effectief de duplexer de impedantie van aangesloten transmissielijnen en apparatuur aanpast. Kwalitatief hoogwaardige keramische duplexers vertonen doorgaans een terugwerpingsverlies van meer dan 15 dB over hun werkbandbreedte, waarbij premiumontwerpen 20 dB of beter bereiken. Een juiste impedantieaanpassing minimaliseert signaalreflecties, verlaagt staande-golfverhoudingen en optimaliseert de efficiëntie van vermogendoorvoer door het gehele systeem.
Ontwerparchitectuur en constructiemethoden
Keramische resonatortechnologie
De kerntechnologie die ten grondslag ligt aan de prestaties van microgolf-dielectrische keramische duplexers is gevormd door geavanceerde keramische resonatorstructuren die nauwkeurige frequentieregeling en uitzonderlijke Q-factor-eigenschappen bieden. Deze resonatoren maken gebruik van keramische materialen met een hoge dielectrische constante, waardoor compacte afmetingen mogelijk zijn zonder in te boeten op elektrische prestaties. Het productieproces omvat zorgvuldig gecontroleerde sinteringsprocessen die de keramische microstructuur optimaliseren voor consistente dielectrische eigenschappen en laagverliesbedrijf.
Geavanceerde keramische formuleringen bevatten gespecialiseerde additieven die de temperatuurstabiliteit verbeteren, verouderingseffecten verminderen en de vermogensverwerkingseigenschappen verbeteren. De waarden van de permittiviteit liggen meestal tussen 20 en 100, afhankelijk van de specifieke toepassingsvereisten en overwegingen met betrekking tot het frequentiebandbereik. Hogere permittiviteitswaarden maken compacter ontwerp mogelijk, maar vereisen mogelijk zorgvuldige optimalisatie om de gewenste Q-factorprestaties en temperatuurstabiliteitskenmerken te behouden.
Koppelingmechanismen van resonatoren bepalen de bandbreedte en de filterresponskenmerken van de microgolf dielectrische keramische duplexer . Elektromagnetische koppeling tussen aangrenzende resonatoren creëert de gewenste filteroverdrachtsfunctie, terwijl mechanische afstemelementen nauwkeurige frequentieaanpassing mogelijk maken tijdens productie en ter plaatse. De koppelsterkte bepaalt de filterbandbreedte: sterker gekoppelde resonatoren leveren een bredere bandbreedte op, terwijl zwakker gekoppelde resonatoren een smallere, hogere-Q-respons opleveren.
Verpakkings- en integratieoverwegingen
De mechanische verpakking van microgolf-dielectrische keramische duplexerassemblages moet rekening houden met meerdere technische uitdagingen, waaronder elektromagnetische afscherming, thermisch beheer, milieubescherming en mechanische stabiliteit. Moderne ontwerpen maken gebruik van nauwkeurig bewerkte behuizingen van aluminium of zinkspuitgiet die uitstekende afschermingsprestaties bieden, terwijl tegelijkertijd kosteneffectieve productieprocessen worden gehandhaafd. Het behuizingsontwerp omvat bevestigingsmogelijkheden, aansluitinterface voor connectoren en toegangspunten voor afstemming, wat de systeemintegratie en onderhoud op locatie vergemakkelijkt.
De keuze en plaatsing van de connector hebben een aanzienlijke invloed op de algehele systeemprestatie en het gemak van installatie. De meeste microgolf-dielectrische keramische duplexerunits zijn uitgerust met standaard coaxiale connectors, zoals N-type, SMA of speciale ontwerpen voor specifieke toepassingen. De positie van de connector moet koppeling tussen ingangs- en uitgangspoorten minimaliseren, terwijl tegelijkertijd gemakkelijke toegang wordt geboden voor kabelverbindingen en onderhoudsprocedures.
De eisen voor milieuafdichting variëren afhankelijk van de beoogde toepassingsomgeving en de beschermingsnormen. Buiteninstallaties vereisen doorgaans een beschermingsgraad van IP65 of hoger, wat gespecialiseerde pakkingen, kabelinvoersystemen en corrosievaste materialen vereist. Voor binneninstallaties kunnen vereenvoudigde verpakkingsoplossingen worden gebruikt die gericht zijn op kostenoptimalisatie, zonder dat de benodigde prestatiespecificaties en eisen voor elektromagnetische compatibiliteit in gevaar komen.
Toepassingsgebieden en systeemintegratie
Toepassingen in telecommunicatie-infrastructuur
Implementaties van basisstations vormen het grootste toepassingssegment voor microgolf-dielectrische keramische duplexertechnologie, waarbij deze componenten een efficiënt spectrumgebruik in mobiele netwerken mogelijk maken. Moderne 4G- en 5G-basisstations vereisen geavanceerde filtersystemen die meerdere frequentiebanden gelijktijdig kunnen verwerken, terwijl strikte isolatievereisten tussen de zend- en ontvangstpaden worden gehandhaafd. De compacte afmetingen en hoge prestaties van keramische duplexers maken ze ideaal voor dichtbevolkte stedelijke gebieden, waar ruimtebeperkingen en interferentieproblemen van cruciaal belang zijn.
Gedistribueerde antennesystemen maken gebruik van microgolf dielectrische keramische duplexcomponenten om signaalverdeling te beheren in grote gebouwen, stadions en vervoersknooppunten. Deze toepassingen vereisen betrouwbare prestaties over uitgestrekte kabelverbindingen en meerdere splitsingsfasen, wat lage inzetverliezen en hoge isolatie-eigenschappen vereist. De keramische technologie biedt de nodige prestatie-stabiliteit en vermogensafhandelingscapaciteit voor deze veeleisende installaties.
Versterkerstations en signaalversterkingssystemen profiteren van de uitzonderlijke isolatieprestaties van keramische duplexers, waardoor oscillatie wordt voorkomen en stabiele werking wordt gewaarborgd in toepassingen met hoge versterking. De mogelijkheid om zendsignalen en ontvangsignalen met minimale verliezen te scheiden, maakt efficiënte bidirectionele versterking mogelijk, terwijl de signaalgekwalificeerdheid behouden blijft en interferentie met aangrenzende kanalen of systemen wordt voorkomen.
Toepassingen in de defensie- en ruimtevaartsector
Militaire communicatiesystemen vereisen microgolf-dielectrische keramische duplexcomponenten die bestand zijn tegen zware omgevingsomstandigheden en betrouwbare prestaties leveren onder gevechtsomstandigheden. De robuuste constructie en temperatuurstabiliteit van keramische technologie maken deze zeer geschikt voor tactische radio's, voertuiggebaseerde communicatiesystemen en draagbare apparatuur die wordt gebruikt bij veldoperaties. Deze toepassingen vereisen vaak aangepaste frequentiebanden en speciale verpakkingen om te voldoen aan militaire normen en veiligheidseisen.
Satellietcommunicatiesystemen maken gebruik van keramische duplexers in grondstations en mobiele platforms, waarbij afmetingen, gewicht en stroomverbruik cruciale ontwerpeisen zijn. De hoge Q-factor en lage verlieskenmerken van keramische resonatoren zorgen voor efficiënte werking bij microgolf-frequenties, terwijl het stroomverbruik en de warmteontwikkeling worden geminimaliseerd. Geavanceerde ontwerpen omvatten afstemmechismen die compenseren voor Doppler-verschuivingen en frequentievariaties die optreden bij mobiele satelliettoepassingen.
Radarapplicaties profiteren van de brede momentele bandbreedte en de hoge vermogensverwerkingseigenschappen van microgolf dielectrische keramische duplexers. Deze systemen vereisen componenten die verzonden en ontvangen radarimpulsen kunnen scheiden met minimale vervorming, terwijl ze een stabiele prestatie behouden onder wisselende omgevingsomstandigheden. De snelle schakelkenmerken en lage variaties in groepvertraging van keramische filters maken ze geschikt voor radarsystemen met hoge resolutie en elektronische oorlogvoeringssystemen.
Selectiecriteria en inkoopoverwegingen
Beoordeling van prestatieparameters
Het selecteren van de juiste microgolf dielectrische keramische duplexer vereist een zorgvuldige beoordeling van meerdere prestatieparameters die direct van invloed zijn op de systeemwerking en het algehele projectsucces. De frequentiespecificaties moeten exact overeenkomen met de toegewezen spectrumtoewijzingen en wettelijke eisen, terwijl de bandbreedtekenmerken moeten voldoen aan de signaalmodulatieformaten en de vereisten voor kanaalafstand. Bij het specificeren van frequentieparameters moeten ingenieurs zowel de huidige operationele behoeften als toekomstige uitbreidingsmogelijkheden in overweging nemen.
De vereisten voor vermogensverwerking hangen af van de zendvermogens, veiligheidsmarges en bedrijfsdutycycles die in de specifieke toepassing optreden. De keramische duplexer moet zowel het gemiddelde als het piekvermogen kunnen verwerken zonder prestatievermindering of betrouwbaarheidsproblemen. Temperatuurafvalfactoren moeten worden toegepast op basis van de verwachte bedrijfsomgeving en de beschikbare koelvoorzieningen om langetermijnbetrouwbaarheid en prestatiestabiliteit te waarborgen.
Isolatiespecificaties vereisen een zorgvuldige analyse van de systeemarchitectuur en de eisen ten aanzien van gevoeligheid voor interferentie. De isolatie tussen aangrenzende kanalen, de onderdrukking van ongewenste reacties en de prestatiekenmerken met betrekking tot intermodulatie moeten worden beoordeeld op basis van de specifieke signaalomgeving en de gevoeligheidseisen van de ontvanger. De prestaties van de microgolf dielectrische keramische duplexer moeten voldoende marge bieden om rekening te houden met componenttoleranties, verouderingseffecten en operationele variaties.
Kosten-batenanalyse en levensduuroverwegingen
De initiële aanschafkosten voor microgolf dielectrische keramische duplexercomponenten moeten worden beoordeeld in het kader van de totale levenscycluskosten van het systeem en de prestatievoordelen. Hoewel keramische technologie mogelijk een hogere initiële investering vereist dan alternatieve filteroplossingen, leiden de superieure prestaties, betrouwbaarheid en compacte afmetingen vaak tot lagere totale eigendomskosten door verminderde installatiekosten, onderhoudseisen en systeemstilstand.
Productietijden en beschikbaarheidsoverwegingen worden kritieke factoren bij het plannen van projecten en het plannen van inkoop. Aangepaste frequentieconfiguraties en gespecialiseerde verpakkingsvereisten kunnen de levertijden verlengen, wat vroegtijdige betrokkenheid van leveranciers en zorgvuldige afstemming met de algehele projecttijdschema's vereist. Standaardopties voor frequentiebanden bieden doorgaans kortere levertijden en lagere kosten voor toepassingen die bestaande productconfiguraties kunnen accepteren.
De technische ondersteuning en aanpassingsmogelijkheden variëren aanzienlijk per leverancier; sommige fabrikanten bieden uitgebreide ontwerpsteun, maatwerktechnische diensten en voortdurende technische ondersteuning gedurende de gehele levenscyclus van het product. Deze diensten kunnen aanzienlijke waarde toevoegen bij complexe toepassingen of bij organisaties met beperkte interne RF-expertise, waardoor een hogere prijs gerechtvaardigd is voor verbeterde leveranciersrelaties en uitgebreide ondersteuningspakketten.
Installatie- en onderhoudsbest practices
Juiste Installatieprocedure
Een succesvolle installatie van microgolf-dielectrische keramische duplexcomponenten vereist aandacht voor meerdere technische details die zowel de directe prestaties als de langetermijnbetrouwbaarheid beïnvloeden. De montage-oriëntatie moet volgens de specificaties van de fabrikant worden uitgevoerd om een juiste warmteafvoer en mechanische stabiliteit te garanderen, terwijl de aandraaiwaarden voor connectoren schade aan delicate keramische structuren voorkomen en betrouwbare elektrische verbindingen waarborgen. Juiste aardingsmethoden minimaliseren elektromagnetische interferentie en zorgen voor effectieve afschermprestaties.
Kabelrouting en connectorbeheer hebben een aanzienlijke invloed op de algehele systeemprestatie en de toegankelijkheid voor onderhoud. Er moeten hoogwaardige coaxiale kabels worden gebruikt met geschikte impedantiekenmerken en verliesspecificaties om de signaalintegriteit tussen de microgolf dielectrische keramische duplexer en de aangesloten apparatuur te behouden. Een juiste kabelspanningsontlasting voorkomt mechanische spanning op de connectoren en waarborgt op lange termijn betrouwbare verbindingen onder thermische cycli en trillingsomstandigheden.
Maatregelen voor milieubescherming variëren afhankelijk van de installatielocatie en de vereiste beschermingsniveau's. Buiteninstallaties vereisen weerbestendige behuizingen, adequate afvoervoorzieningen en corrosiebescherming om betrouwbare werking te garanderen onder uiteenlopende klimaatomstandigheden. Binneninstallaties moeten rekening houden met eisen op het gebied van elektromagnetische compatibiliteit, ventilatiebehoeften en toegankelijkheid voor routineonderhoud en prestatiebewaking.
Preventief onderhoud en prestatiebewaking
Regelmatige prestatiebewaking maakt vroegtijdige detectie van mogelijke problemen mogelijk en waarborgt de voortdurende optimale werking van installaties met microgolf-dielectrische keramische duplexers. Metingen van terugwerpsverlies, testen van inzetverlies en verificatie van isolatie moeten periodiek worden uitgevoerd met geijkte meetapparatuur en gedocumenteerde procedures. Trendanalyse van belangrijke prestatieparameters helpt bij het identificeren van geleidelijke verslechtering en het plannen van passende onderhoudsmaatregelen.
Visuele inspectieprocedures moeten onder andere de connectoren, de integriteit van het behuizing, de milieuseals en de bevestigingshardware omvatten, op zoek naar tekenen van corrosie, mechanische schade of thermische spanning. Het schoonmaken en opnieuw aanhalen van connectoren kan nodig zijn in zware omgevingen of bij toepassingen met hoge trillingen om betrouwbare elektrische verbindingen te behouden en prestatievermindering op termijn te voorkomen.
Temperatuurmonitoring biedt waardevolle inzichten in de effectiviteit van het thermisch beheer en potentiële betrouwbaarheidsproblemen. Te hoge bedrijfstemperaturen kunnen wijzen op onvoldoende ventilatie, hoge omgevingstemperaturen of achteruitgang van interne componenten, wat onderzoek en corrigerende maatregelen vereist. Thermische beeldopnamen kunnen hotspots en potentiële foutmodi identificeren voordat deze van invloed zijn op de systeemwerking of de betrouwbaarheid van componenten.
Veelgestelde vragen
Welke frequentiebereiken kunnen microgolf-dielectrische keramische duplexers verwerken?
Microgolf-dielectrische keramische duplexers werken doorgaans in frequentiebereiken van 800 MHz tot 6 GHz, waarbij sommige gespecialiseerde ontwerpen het bereik uitbreiden tot 18 GHz of hoger. Het specifieke frequentiebereik hangt af van de eigenschappen van het keramische materiaal, het ontwerp van de resonator en de toepassingsvereisten. Aangepaste frequentieconfiguraties kunnen worden ontwikkeld voor specifieke toepassingen, hoewel standaardfrequentiebanden betere beschikbaarheid en kosteneffectiviteit bieden voor de meeste commerciële toepassingen.
Hoe beïnvloedt de inzetverliezen de systeemprestatie?
Inzetverliezen hebben direct invloed op de signaalsterkte en de systeemefficiëntie; lagere waarden voor inzetverliezen leveren betere prestaties op. Een microgolf dielectrische keramische duplexer met een inzetverlies van 1 dB behoudt meer signaalvermogen dan alternatieven met hogere verlieswaarden, wat leidt tot verbeterde ontvangergevoeligheid en verminderde vereisten voor zendervermogen. Elke decibel inzetverlies vertegenwoordigt een verminderingspercentage van ongeveer 20% van het signaalvermogen, waardoor ontwerpen met lage verliezen bijzonder waardevol zijn in toepassingen met beperkt beschikbaar vermogen.
Bij welke omgevingsomstandigheden kunnen keramische duplexers worden ingezet?
Microgolfdiëlektrische keramische duplexercomponenten zijn ontworpen om betrouwbaar te functioneren binnen temperatuurbereiken van -40 °C tot +85 °C, waarbij sommige gespecialiseerde ontwerpen uitbreiden tot -55 °C tot +125 °C voor toepassingen in extreme omgevingen. De keramische materialen bieden uitstekende thermische stabiliteit en weerstand tegen thermische schokken, terwijl een geschikte verpakking beschermt tegen vocht, vervuiling en mechanische belasting. Beschermingsgraden volgens IP65 of hoger zijn beschikbaar voor buitentoepassingen en industriële toepassingen.
Hoeveel isolatie is er nodig tussen de zend- en ontvangpoorten?
Isolatievereisten hangen af van de specifieke toepassingskenmerken, maar de meeste installaties van microgolf-dielectrische keramische duplexers vereisen een minimale isolatieniveau van 40–50 dB voor basisfunctionaliteit. Hoogwaardige toepassingen kunnen 60–80 dB isolatie vereisen om interferentie te voorkomen en de signaalqualiteit te behouden. Het vereiste isolatieniveau is afhankelijk van het zendvermogen, de gevoeligheid van de ontvanger, de frequentiescheiding en overwegingen met betrekking tot de systeemarchitectuur. Voldoende isolatie voorkomt dat ruis van de zender de prestaties van de ontvanger vermindert en maakt gelijktijdige werking van beide signaalpaden mogelijk.
