Microwave Dielectric Ceramic Multiplexer

Microwave Dielectric Ceramic Multiplexer

Microwave Dielectric Ceramic Multiplexer

Introduction

Product features
Different size designs result in a wider frequency range
Low insertion loss
Low cost and customizable for customers

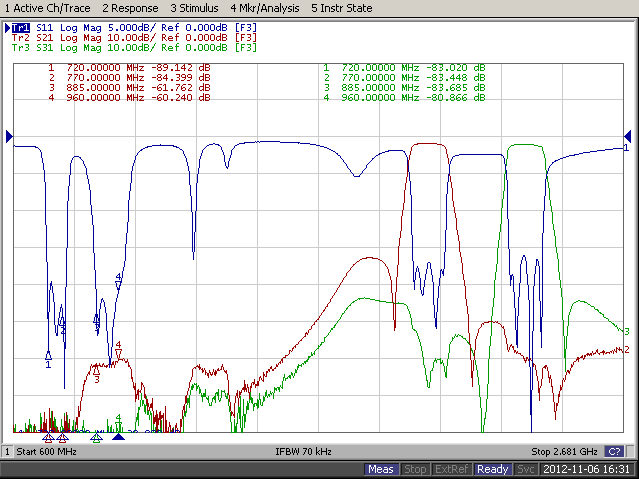

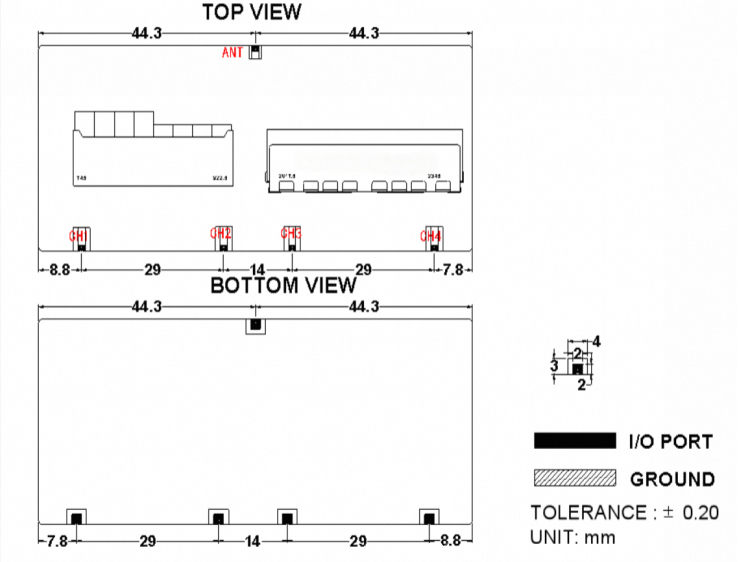

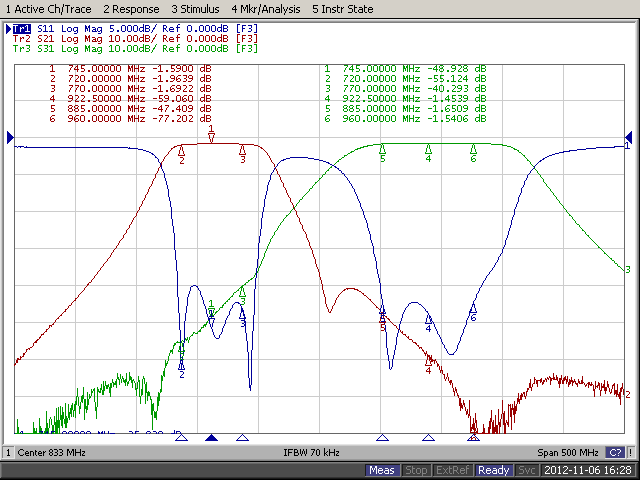

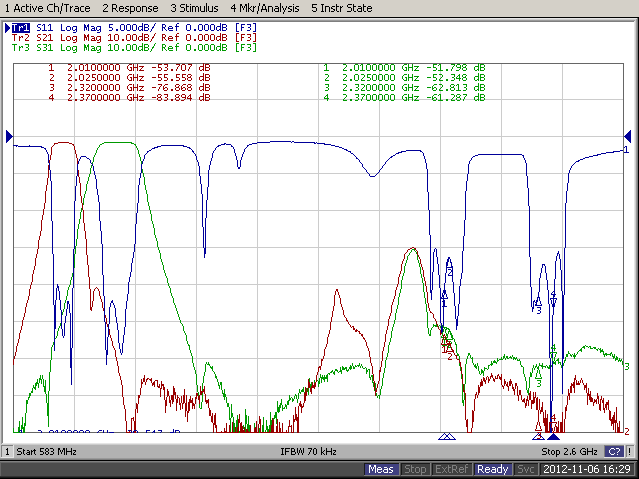

图片 1.png 图片 2.png 图片 3.png 图片 4.png 图片 5.png

Technical parameters

Part Number	Center Frequency		Bandwidth	Insertion Loss	VSWR	Attenuation	Size	Applications
	(MHz)		(MHz)min	(dB)max	max	(dB)min(MHz)	WHL(mm)
RMM8J677F8J772FA	TX	664	10	2.8	0.7	50@685～698	86.528.59.5	LTE
						47@720～770
						55@794～804
						50@659～669
	RX	690	10	2.8	0.7	37@720～770
						50@794～804
	TX	745	50	3	1.5	38@659～669
						35@685～698
						50@720～770
	RX	799	10	2	0.5	49@659～669
						49@685～695
RMM6J852R6J1812FA	TX	830	10	2.5	1	50@870～880	6722.57.5	CDMA+DCS
						40@1755～1775
						40@1850～1870
						50@825～835
	RX	875	10	2.5	1	40@1755～1775
						40@1850～1870
						40@825～835
	TX	1765	20	2.5	1	40@870～880
						50@1850～1870
						45@825～835
	RX	1860	20	2.5	1	45@870～880
						50@1755～1775
RMM8J920F8J1795F8J2045FB	Tx	897.5	35	4	1.8	40@925～960	14052.89.5	GSM+DCS+WCDMA
						50@1710～1785
						50@1805～1880
						50@1920～1980
						50@2110～2170
						40@880～915
						50@1710～1785
	Rx	942.5	35	4	1.8	50@1805～1880
						50@1920～1980
						50@2110～2170
						70@880～915
						70@925～960
	TX	1747.5	75	4	1.5	40@1805～1880
						75@1920～1980
						70@2110～2170
						70@880～915
						70@925～960
	RX	1842.5	75	4.5	1.5	40@1710～1785
						50@1920～1980
						60@2110～2170
						80@880～960
						80@925～960
	TX	1950	60	3.5	1	80@1710～1785
						50@1805～1880
						55@2110～2170
						80@880～915
						80@925～960
	RX	2140	60	3.5	1	80@1710～1785
						70@1805～1880
						55@1920～1980
RMM8J1932R10L1922RA	TX	1882.5	65	5	2.5	45@1930～1995	108.530.513	PCS
						50@1710～1755
						50@2110～2155
						45@1850～1915
	RX	1882.5	65	5	2.5	50@1710～1755
						55@2110～2155
	TX	1732.5	45	5	2.5	45@1850～1915
						50@1930～1995
						55@1710～1755
	RX	2132.5	45	5	2.5	43@1850～1915
						45@1930～1995
