Filtre passe-bande LC (RSL-B1200-500SA)

Introduction du produit :

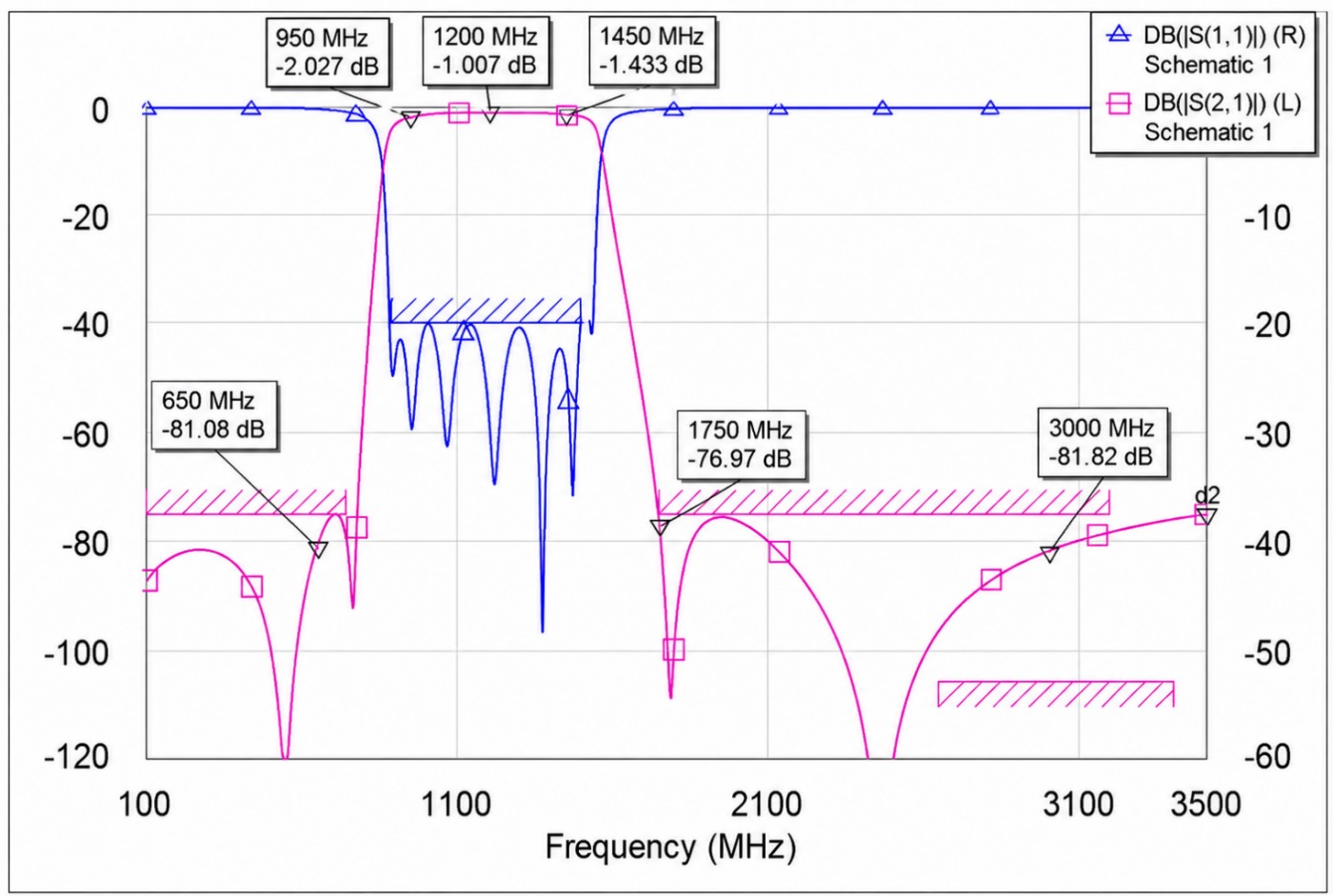

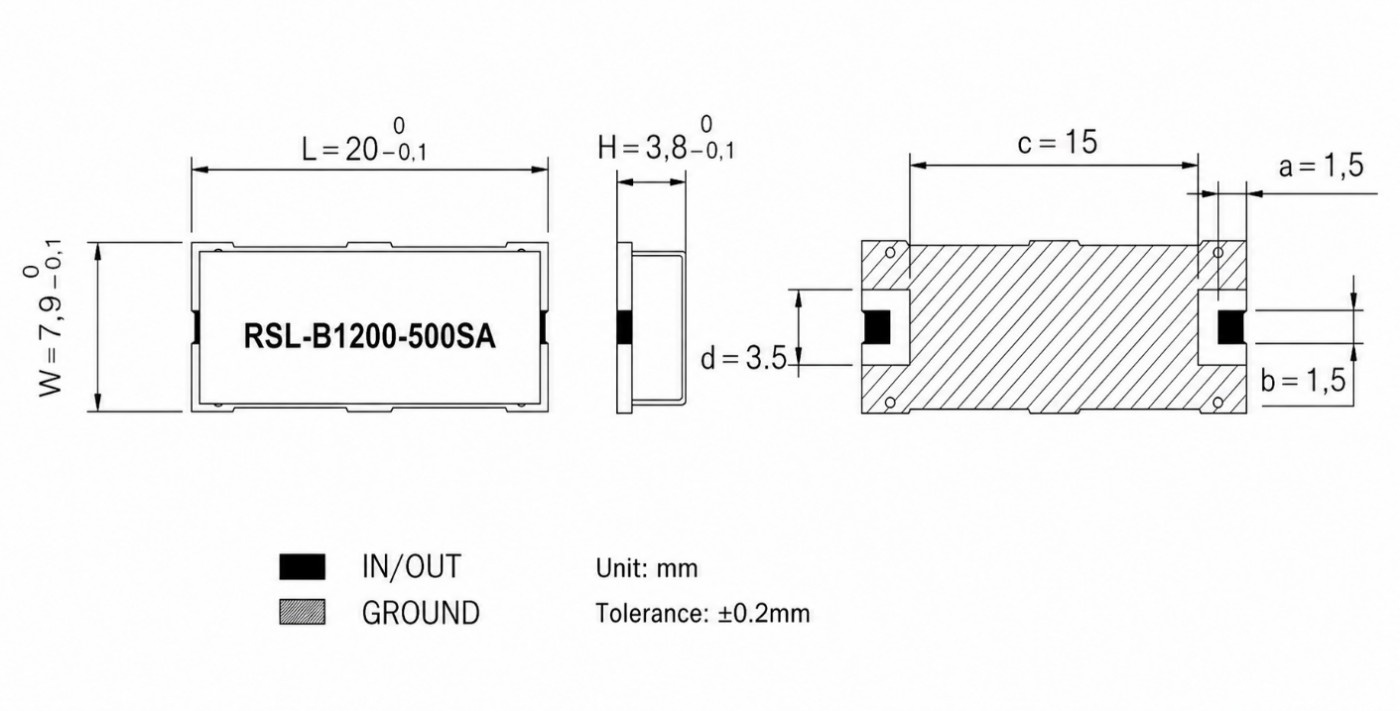

Le filtre passe-bande LC RSL-B1200-500SA de 1200 MHz est conçu pour la sélection de signaux RF large bande dans la plage de fréquences de 950 à 1450 MHz, avec une fréquence centrale nominale de 1200 MHz. Il présente une perte d’insertion inférieure ou égale à 2,5 dB, une ondulation en bande passante inférieure à 2,2 dB et un rapport d’onde stationnaire de tension (VSWR) inférieur ou égal à 1,8:1 dans un système RF standard de 50 ohms. Avec une atténuation hors bande d’au moins 67 dB, de DC à 650 MHz et de 1750 à 3000 MHz, ce filtre assure une forte suppression des signaux indésirables et contribue à améliorer globalement la qualité du signal du système. Son boîtier compact de 20 × 7,9 × 3,8 mm et sa plage de températures de fonctionnement étendue, de −40 °C à +70 °C, permettent une intégration fiable dans des équipements RF à contrainte d’encombrement et destinés à un usage industriel.

Les applications typiques du filtre passe-bande RSL-B1200-500SA comprennent les systèmes de communication en bande L, les émetteurs-récepteurs RF, les infrastructures sans fil, les équipements de télémétrie et de télécommande, les récepteurs de navigation et de positionnement, les dispositifs de surveillance du spectre, les instruments de test et de mesure, ainsi que les modules personnalisés de front-end RF. Sa large bande passante convient aux systèmes nécessitant une transmission ou une réception fiable des signaux entre 950 MHz et 1450 MHz, tandis que son fort facteur d’atténuation en bande arrêtée permet de réduire les interférences provenant des bandes adjacentes et de protéger les amplificateurs, mélangeurs et récepteurs situés en aval. Ce filtre passe-bande compact de 1200 MHz constitue une solution efficace pour l’intégration par les fabricants d’équipement d’origine (OEM), les dispositifs sans fil industriels, les terminaux de communication et d’autres applications B2B exigeant une large bande passante, des pertes de signal faibles et des performances RF stables.

Paramètres techniques
