Filtre passe-haut (RSL-H1300SA)

Introduction du produit :

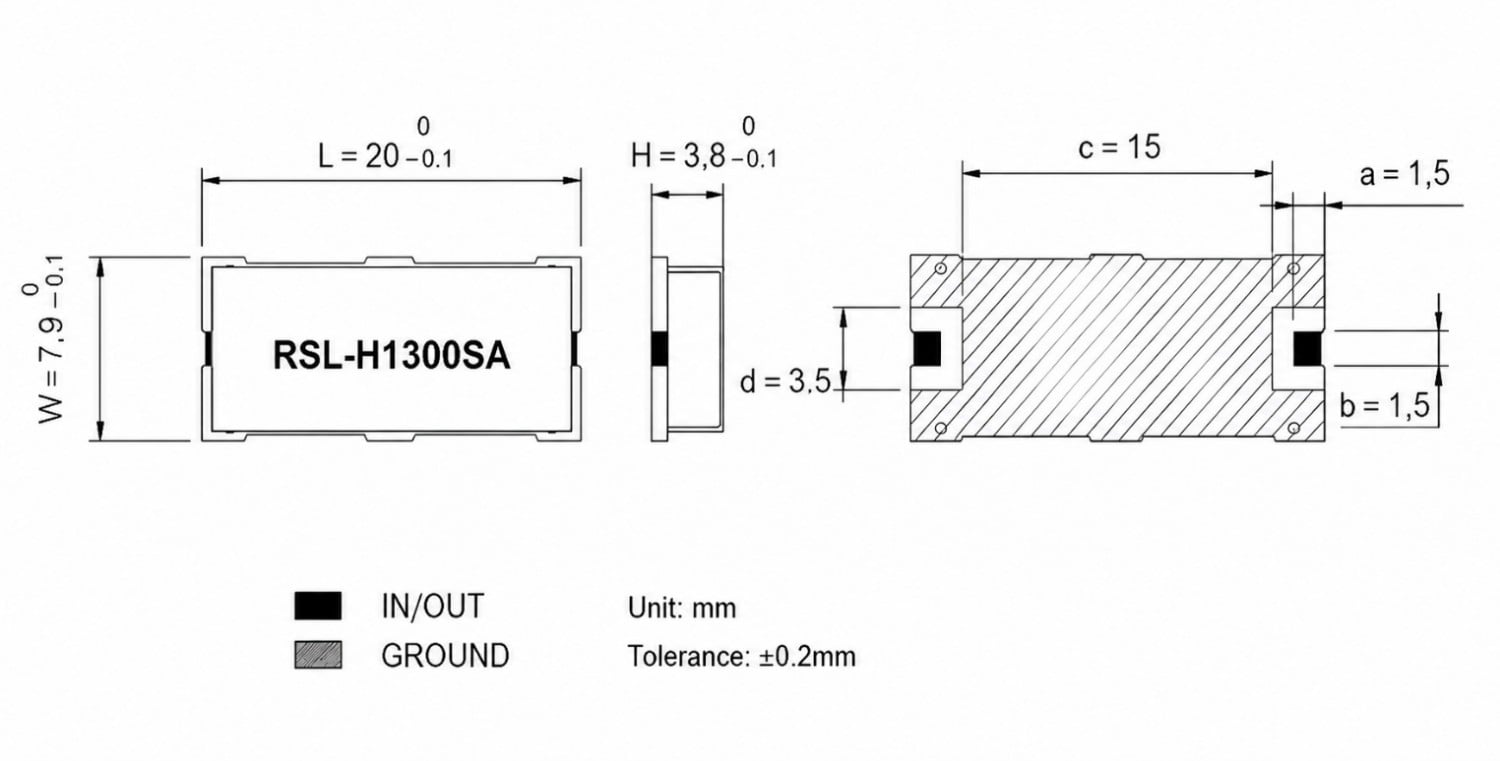

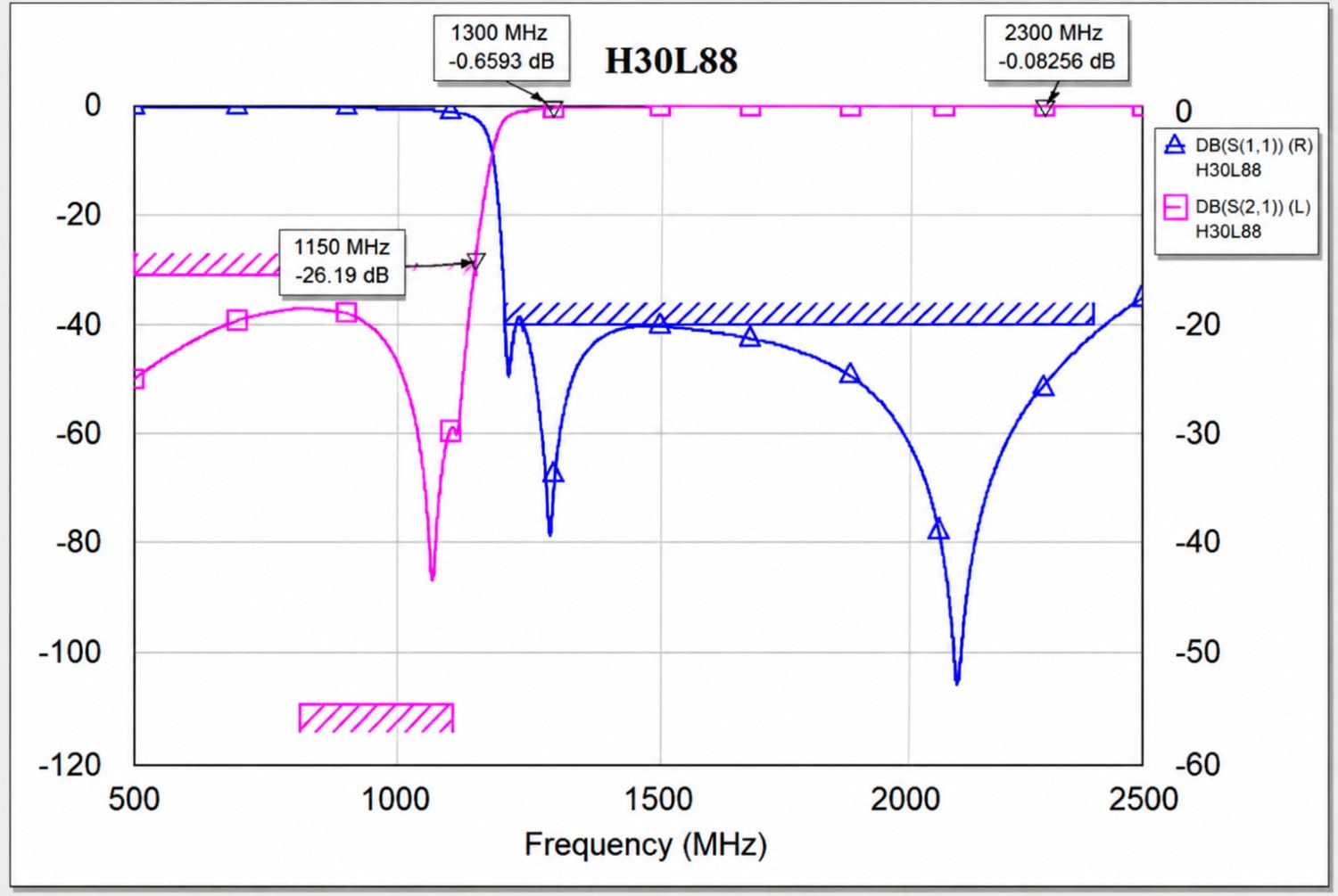

Le filtre passe-haut RF RSL-H1300SA est conçu pour assurer une transmission de signal à faible perte sur une large bande passante de 1300 à 2300 MHz. Il présente une perte d’insertion ≤ 1,0 dB, un rapport d’onde stationnaire de tension (VSWR) ≤ 1,8 et une impédance d’entrée/sortie standard de 50 ohms, ce qui permet une intégration efficace dans les systèmes RF courants. Avec une atténuation d’au moins 20 dB dans la plage de fréquences de 650 à 1150 MHz, ce filtre supprime efficacement les signaux indésirables à basse fréquence et améliore ainsi la sélectivité de l’étage frontal RF. Son boîtier compact de 20 × 7,9 × 3,8 mm et sa plage de températures de fonctionnement étendue, de −40 °C à +70 °C, le rendent adapté aux équipements à encombrement réduit et à un fonctionnement fiable dans des environnements industriels exigeants.

Les applications typiques du filtre passe-haut RSL-H1300SA comprennent les systèmes de communication en bande L et en bande S, les émetteurs-récepteurs RF, les infrastructures sans fil, les équipements de télémétrie, les liaisons micro-ondes, les sous-systèmes radar, les terminaux de communication par satellite, les dispositifs de surveillance du spectre, les instruments de test et de mesure, ainsi que les modules personnalisés de front-end RF. La large plage de fonctionnement de 1300 à 2300 MHz et la faible perte d’insertion permettent de préserver l’intensité du signal, tandis que la forte réjection en bande arrêtée inférieure réduit les interférences avant que les signaux n’atteignent les amplificateurs, les mélangeurs ou les récepteurs. Ce filtre passe-haut compact de 1300 MHz convient parfaitement à l’intégration par des fabricants d’équipements d’origine (OEM) et aux projets B2B exigeant des performances large bande, une suppression efficace des basses fréquences et un fonctionnement stable.

Paramètres techniques
