مزایای اصلی ما:
۱. ضریب کیفیت بالا (Q)، تلفات ورودی کم
۲. ساختار بستهبندی حفرهای فلزی، با انحراف دمایی کم
۳. ابعاد کوچک، ساختار فشرده، که ادغام آن در سیستمهای تعبیهشده را تسهیل میکند
۴. قابل سفارشیسازی برای مشتریان

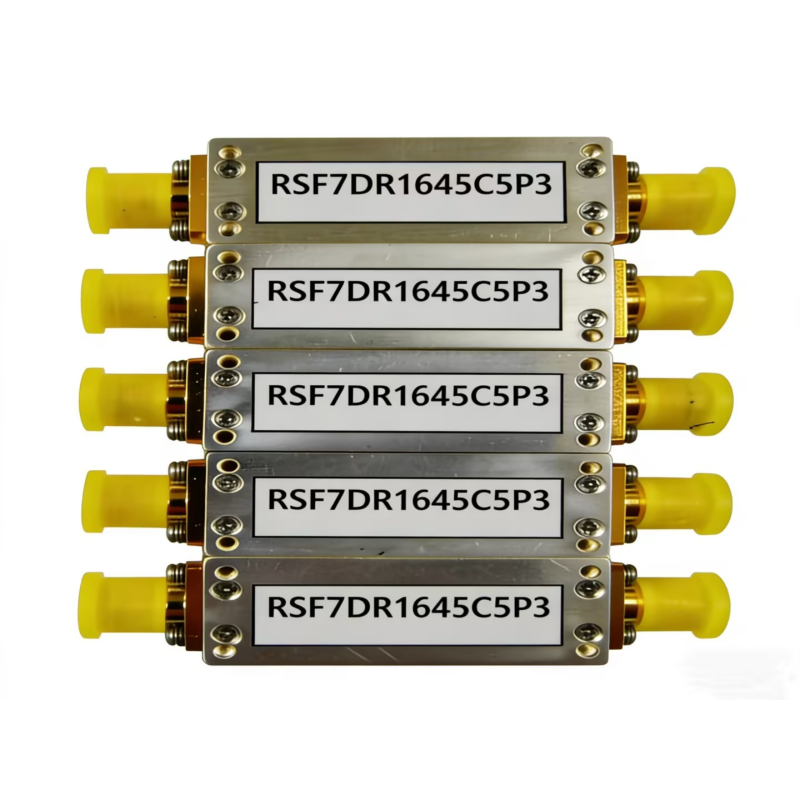

معرفی محصول فیلتر ناچ:
فیلتر ناچ، که به آن فیلتر مسدودکنندهٔ باند نیز گفته میشود، فیلتری دقیق است که برای سرکوب فرکانسهای باریکباند خاصی طراحی شده و اجازه میدهد سیگنالهای تمام فرکانسهای دیگر با تلفات بسیار اندک از آن عبور کنند. عملکرد اصلی آن حذف تداخل باریکباند است.
اصول کار این فیلتر، ایجاد یک شکاف تضعیف عمیق در اطراف فرکانس هدف Fo است. سیستمهای مرتبه دوم و بالاتر میتوانند ویژگیهای شکاف ایدهآلی را تحقق بخشند. در مدارهای دیجیتال، ساختار IIR (پاسخ ضربهای بینهایت) مرتبه دوم بهطور گستردهای مورد استفاده قرار میگیرد که از طریق قراردهی صفرها و قطبها پیادهسازی میشود.

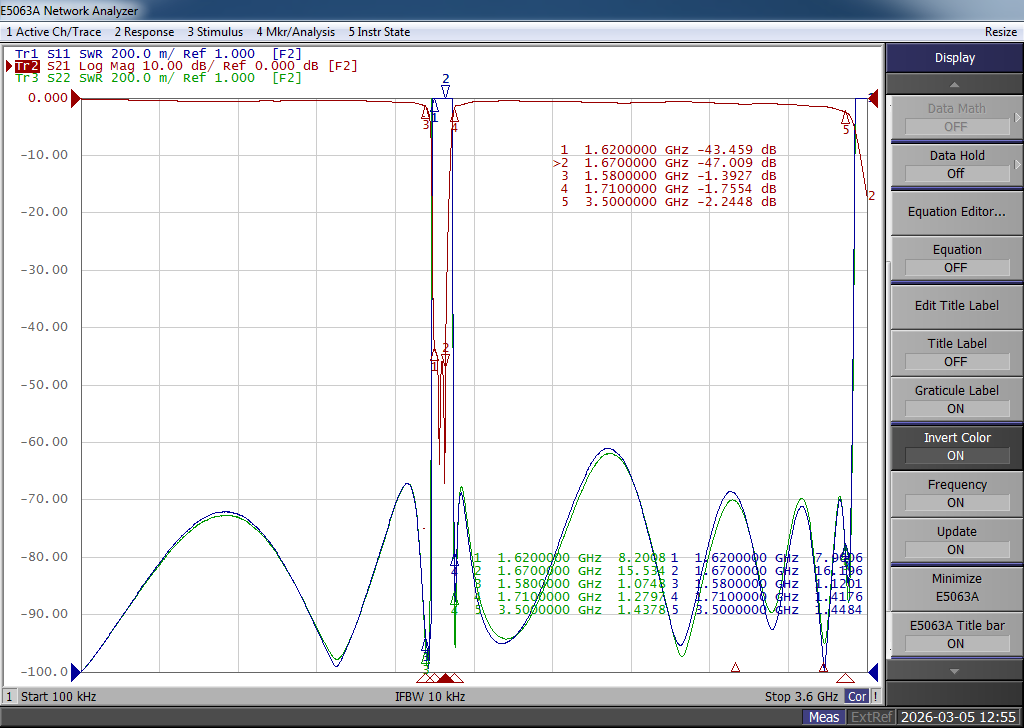

پارامترهای فنی
| مورد | مشخصات |
| عرض باند توقف | ۱۶۲۰ تا ۱۶۷۰ مگاهرتز |
| رد باند توقف | ≥۴۰ دسیبل در محدوده ۱۶۲۰ تا ۱۶۷۰ مگاهرتز |
| فرکانس باند عبور | DC تا ۱۵۸۰ مگاهرتز و ۱۷۱۰ تا ۳۵۰۰ مگاهرتز |
| تلافی جاسازی در عرض باند | ≤3.0 دسیبل |
| VSWR | ≤2.0 |
| رابط ورودی/خروجی | SMA-F |
| امپدانس ورودی/خروجی | 50Ω |
| طول*عرض*ارتفاع | ۳۲ میلیمتر × ۱۵ میلیمتر × ۸ میلیمتر |
| شرایط محیطی | |
| دمای عملیاتی | -40℃～70℃ |
| دمای ذخیرهسازی | -40℃～85℃ |
| وزن | 19g |

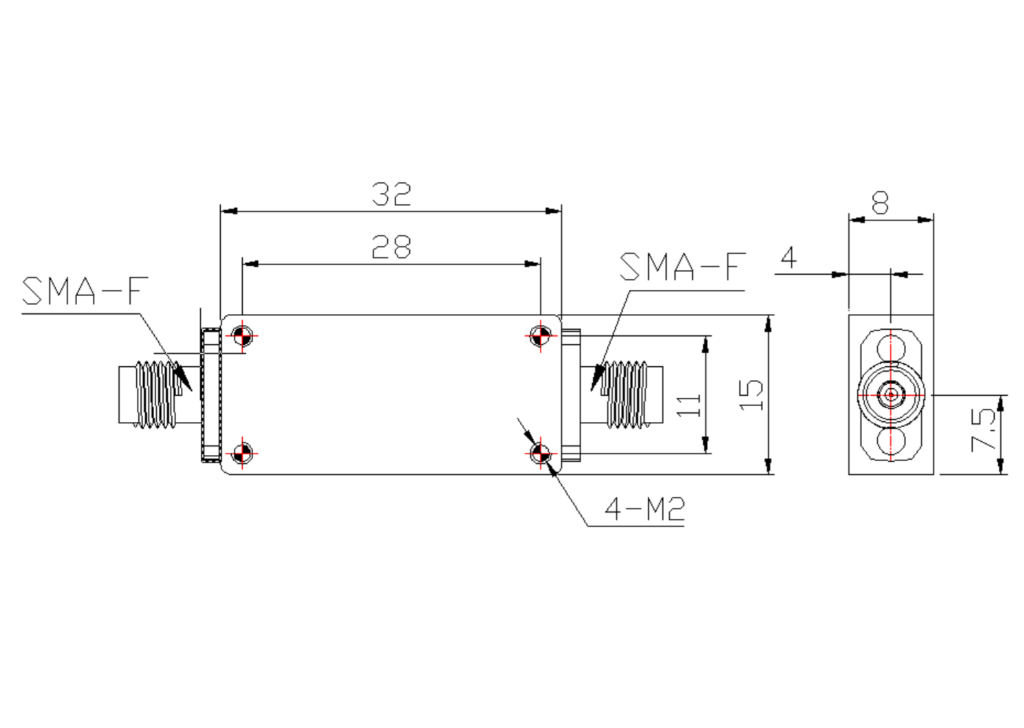

ابعاد (±۰٫۳ میلیمتر)
